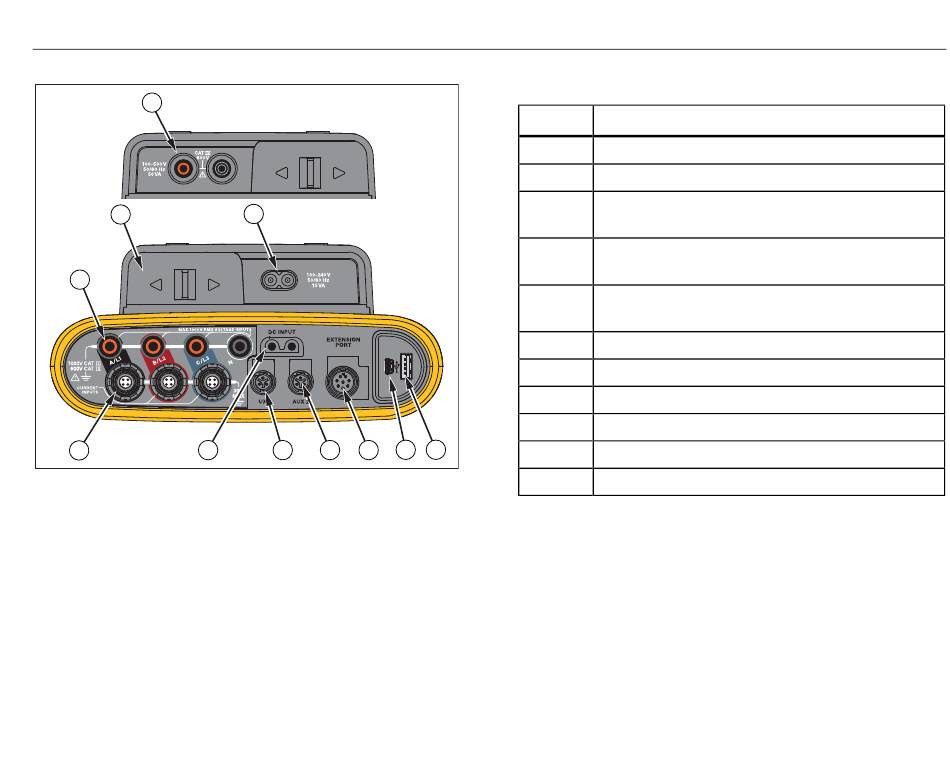

Figure 7. Panneau des connecteurs
10
9
8
7
6
hcf021.eps
Tableau 4. Panneau des connecteurs
Elément
Entrées de la mesure de courant (3 phases)
Entrées de la mesure de tension (3 phases + N)
Cache coulissant du câble d'alimentation/ligne de
mesure
Entrée CA du câble d'alimentation 100-240 V
50/60 Hz 15 VA
Entrée CA de la ligne de mesure
100-500 V 50/60 Hz 50 VA
Connecteur USB
Mini connecteur USB
Port d'extension
Connecteur Aux 2
Connecteur Aux 1
Entrée à courant continu
Energy Logger
Navigation et interface utilisateur
Description
