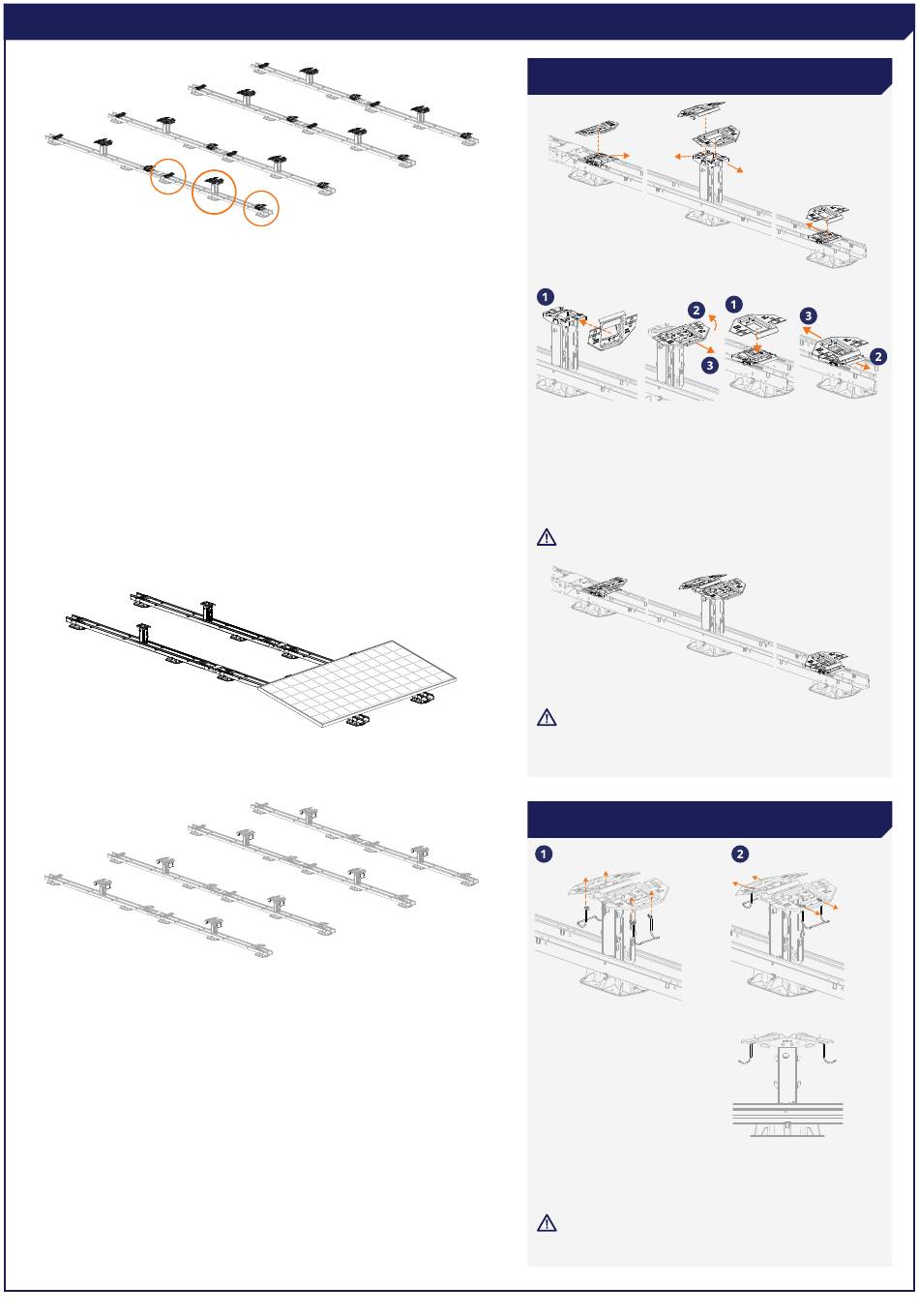

5 INSTALLATION DES KITS ADAPTATEURS ET DU SUPPORT DE CÂBLE
1 MONTER LES KITS ADAPTATEURS
Clic !
H
Clic !
1. Inclinez l'adaptateur (H) et
placez-le sur l'élément de
base haut.
2. Inclinez l'adaptateur pour
l'aligner sur l'élément de base
haut
3. Tirez l'adaptateur dans la
fixation.
Remarque :
Effectuez cette opération sur les deux côtés
de l'élément de base haut.
Remarque :
Le kit adaptateur n'est pas requis pour les
champs d'une longueur de rangée maximale d'un seul
panneau. Reportez-vous au plan de construction du
calculateur.
2 ASSEMBLER LES SUPPORTS DE CÂBLE ET LES
ADAPTATEURS
1. Faites passer les supports de câble de bas en haut dans
l'embase de l'adaptateur
2. Poussez le support de câble vers l'avant sur l'embase de
l'adaptateur.
Remarque :
Effectuez cette opération sur tous les élé-
ments de base hauts du champ. Pour la pose des câbles,
voir les spécifications à l'Annexe C.
Clic !
Clic !
L
Clic !
1. Placez l'adaptateur (L) sur la
fixation de panneau
2. Tenez la fixation de pan-
neau.
3. Tirez l'adaptateur vers le
haut.
06
