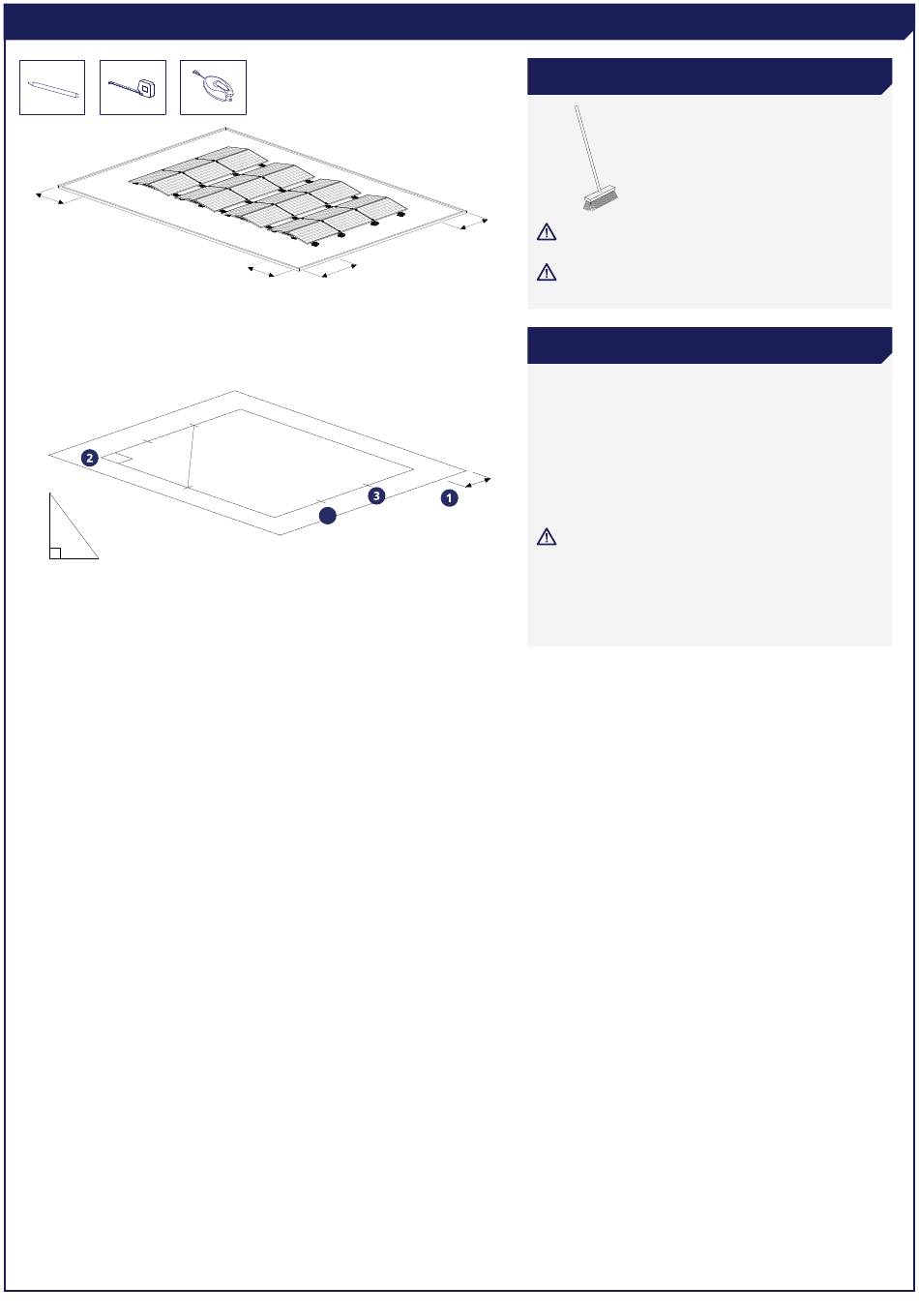

2 PRÉPARATIFS EN VUE DE L'INSTALLATION
min. 30 cm
4
3
5
4
3
min. 30 cm
min. 30 cm
5
4
1 PRÉPARER LE TOIT ET ALIGNER (LES CHAMPS)
Remarque :
Vérifiez que le toit est en bon état !
min. 30 cm
En cas de doute, consultez un couvreur.
Remarque :
Suivez le plan de construction et vérifiez
que les champs sont bien alignés.
2 MESURER ET MARQUER (LE CHAMP)
Calculez l'espace dont vous avez besoin en fonction des
dimensions de votre panneau.
1. Gardez au moins 30 cm de superficie libre autour du
panneau.
2. Tracez les contours du champ à angles droits selon la règle
3-4-5. Utilisez une craie ou un marqueur. Marquez égale
ment chaque panneau avec une bande courte.
3. Marquez les bords du panneau.
min. 30 cm
4. Marquez à la craie l'emplacement sur le toit où les unités
terminales doivent être placées.
Remarque :
La distance entre les panneaux solaires et
le bord du toit doit mesurer environ 1/5 de la hauteur
du bâtiment. Consultez le plan de construction calculé
avec le calculateur ESDEC pour déterminer la distance
correcte.
Conseil :
Vérifiez la mesure à l'aide de la règle 3-4-5.
03
