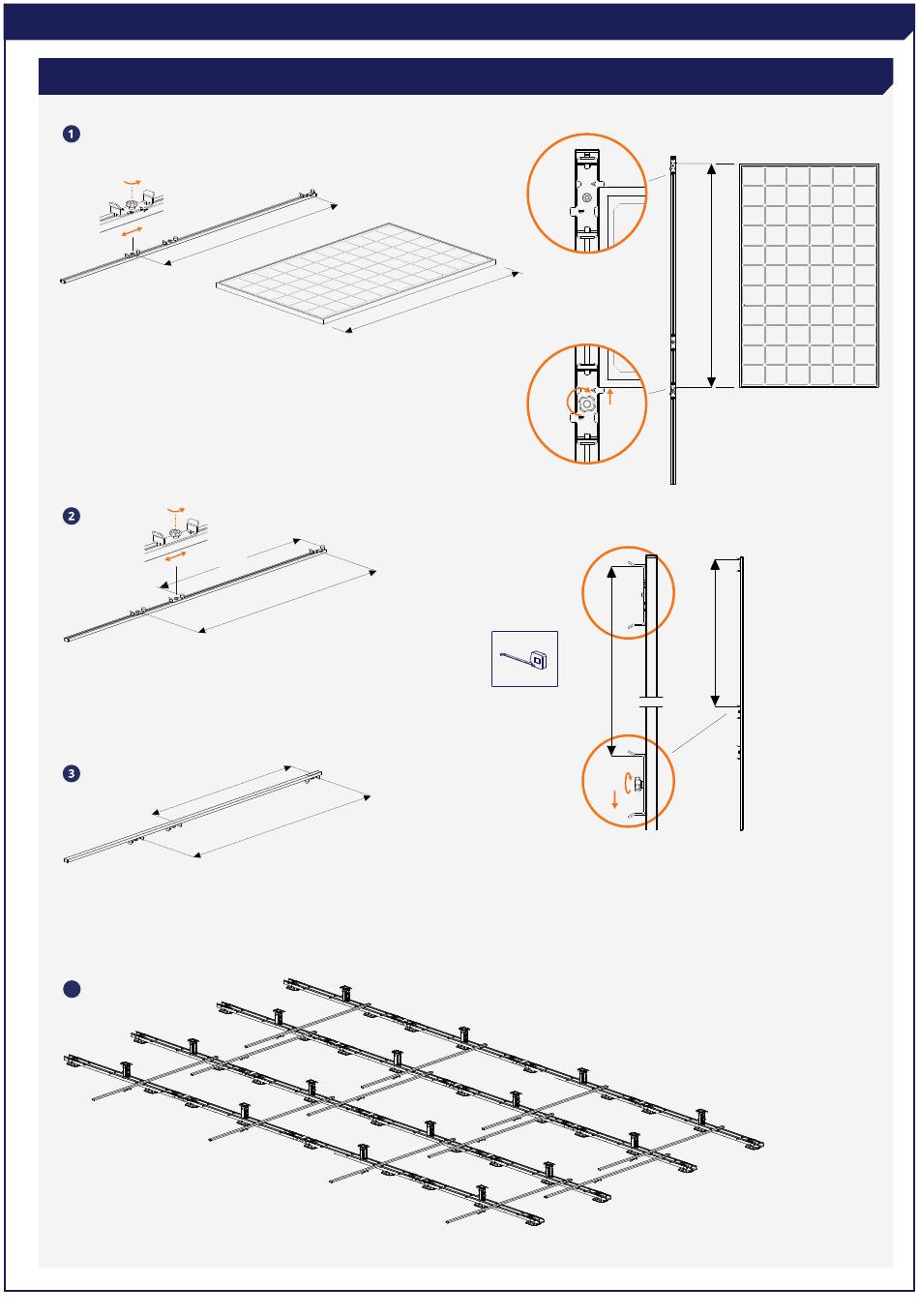

ANNEXE B — MANUEL DE LA BARRE DE MESURE
1 RÉGLER LA BARRE DE MESURE
L
L
L
Notez la mesure L du panneau solaire. Indiquez la mesure L
sur la barre de mesure(= de la 1
poignée à la 3
poignée).
re
e
Utilisez comme référence l'indicateur A sur la poignée.
A =1300mm
L
A
A
Fixez la mesure A à l'aide d'un mètre sur 1300 mm
(= de la 1
poignée à la 2
poignée).
re
e
A
L
Faites pivoter la barre de mesure afin que les poignées
soient orientées vers le bas.
4
Placez les unités à la distance
appropriée l'une de l'autre.
Alignez les unités.
Utilisez plusieurs barres de
mesure pour cette opération.
12
