ANNEXE D — MISE À LA TERRE, LIAISON ÉQUIPOTENTIELLE ET PROTECTION CONTRE LA FOUDRE
2

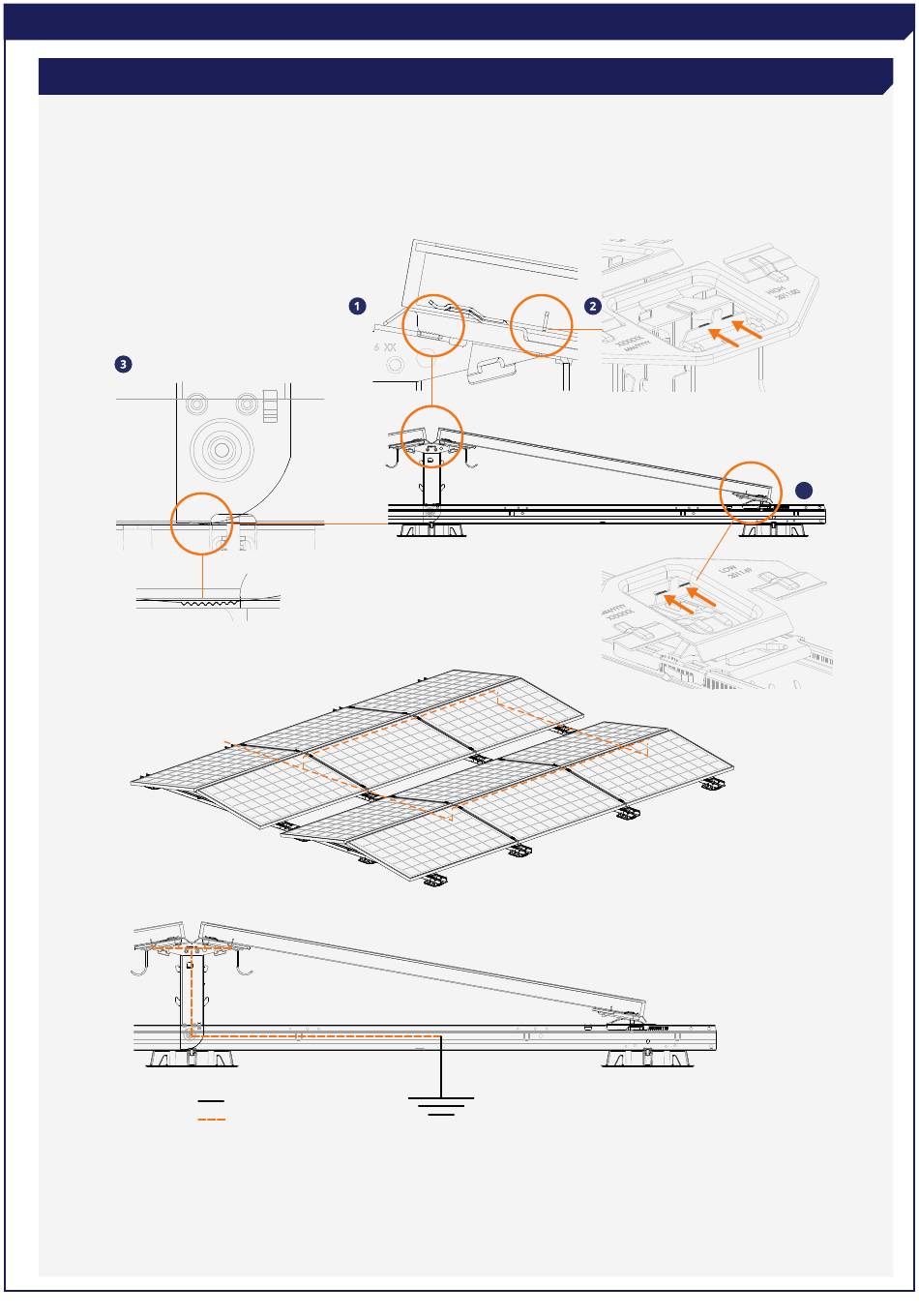

MÉTHODE DE MISE À LA TERRE/LIAISON ÉQUIPOTENTIELLE
Grâce à la liaison équipotentielle intégrée des pièces, aucune liaison équipotentielle supplémentaire entre les pièces
métalliques n'est requise.
1. La denture au sommet des éléments de base hauts s'enclenche dans les embases d'adaptateur.
2. Les dents au sommet des éléments de base hauts s'enclenchent dans le bord du cadre des panneaux solaires.
3. La denture au bas des éléments de base hauts s'enclenche à l'arrière du profil du cadre de l'unité.
4. Le resserrement complet du dispositif de fixation des panneaux garantit le contact du cadre du panneau avec l'élément de base haut.
INSTALLATION DU CONDUCTEUR DE MISE À LA TERRE
•
Le conducteur de mise à la terre (≥Ø 4 mm
de l'onduleur.
•
Reliez au moins le rail d'un champ à un rail de terre.
•
Chaque champ PV individuel doit être doté de son propre conducteur de mise à la terre.
•
Le câble de mise à la terre peut être équipé d'un œillet de câble et vissé au rail avec des rondelles élastiques dentelées.
•
Installation correcte : protégée contre la corrosion et solidement fixée.
Mise à la terre
Liaison équipotentielle
) est parallèle aux conducteurs positif et négatif et connecté à un point de mise à la terre séparé
2
4
15
