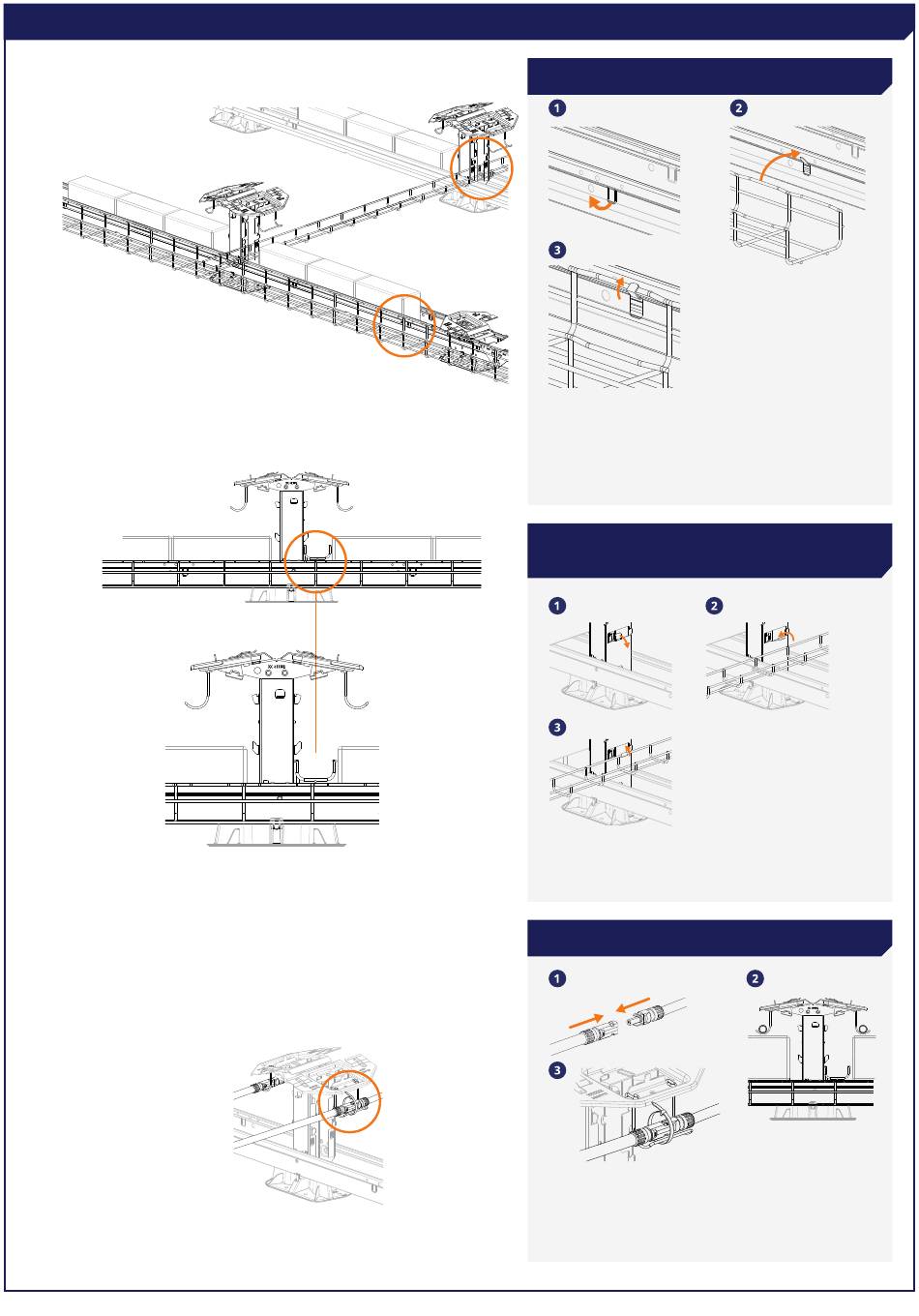

ANNEXE C — POSE DES CÂBLES
1 CONSEIL : MONTER UN GRAND PLATEAU EN TREILLIS
MÉTALLIQUE SUR LE CÔTÉ DE L'UNITÉ (TERMINALE)
1. Repliez les becs sur le côté des unités.
2. Amenez la barre supérieure du plateau en treillis
métallique au-dessus de ces becs.
3. Repliez les becs davantage autour de la tige pour
l'entourer. Vérifiez que le plateau en treillis métallique
n'est pas placé au-dessus des unités.
2 CONSEIL :
MONTER UN PETIT PLATEAU EN TREILLIS
MÉTALLIQUE SUR LES ÉLÉMENTS DE BASE HAUTS AU-DES
SUS DE L'UNITÉ (TERMINALE)
1. Repliez les becs des éléments de base hauts.
2. Amenez la barre supérieure du plateau en treillis métallique
au-dessus de ces becs.
3. Repliez les becs davantage autour de la tige pour l'entourer.
3 FIXER LES CONNECTEURS ET LES CÂBLES DANS LES
SUPPORTS DE CÂBLE
1. Raccordez les connecteurs MC4.
2. Placez le connecteur MC4 et les câbles dans les supports de
câble.
3. Fixez le connecteur MC4 et les câbles aux supports de câble
à l'aide des attaches de câble.
