Manuels Connexes pour esdec FLATFIX WAVE ENTRY
Sommaire des Matières pour esdec FLATFIX WAVE ENTRY

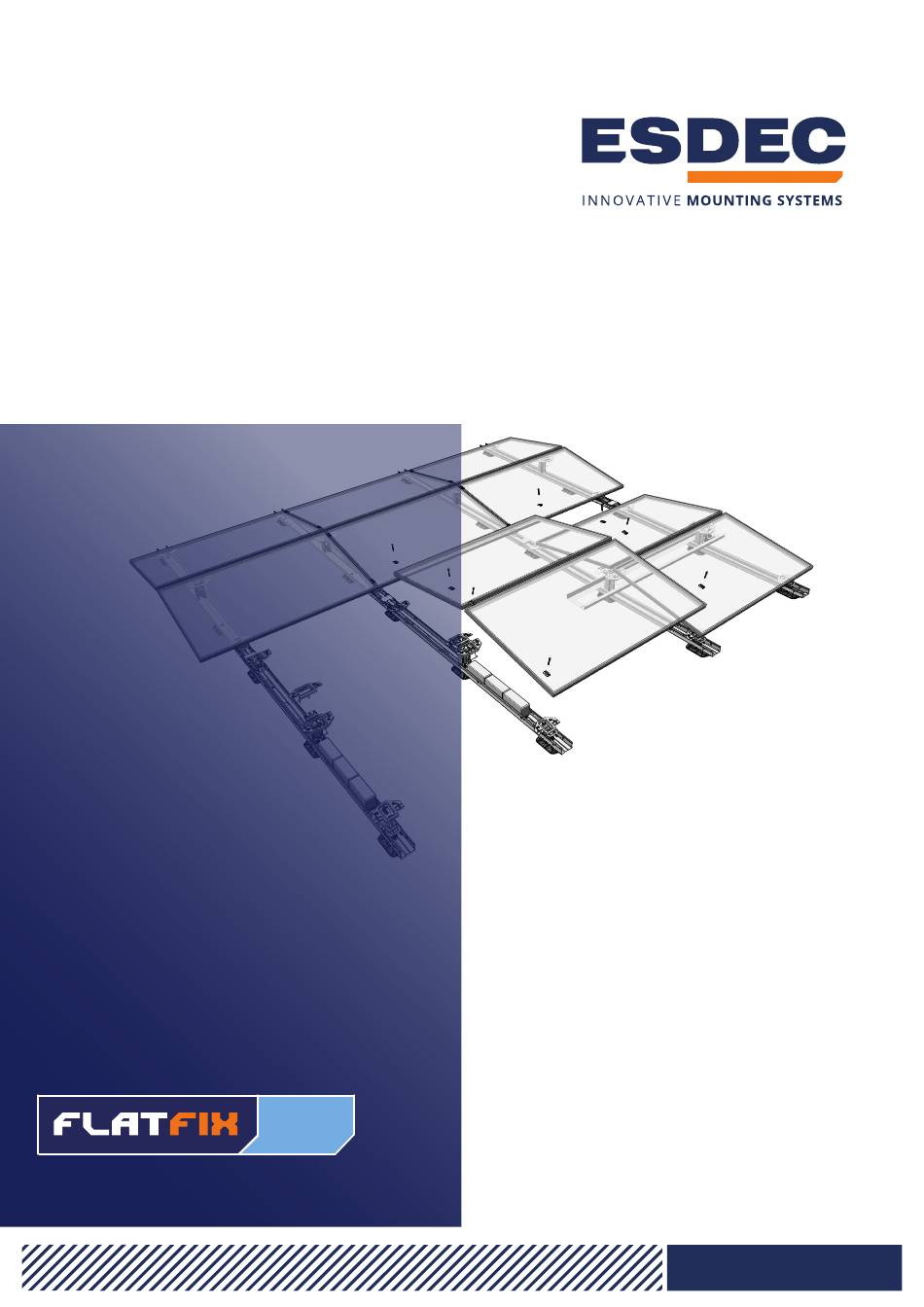

- Page 1 MANUEL FLATFIX WAVE ENTRY WAVE ENTRY REV03 www.esdec.com...
- Page 2 Si le toit est à plus de 20 m de hauteur, nous vous conseillons de consulter votre • Le système de montage FlatFix Wave Entry doit être installé selon la norme par fournisseur afin qu’il vous aide à déterminer le ballast adéquat.
- Page 3 5. FlatFix Pince universelle pour modules avec liaison équipotentielle 1003022 6. FlatFix Pince de serrage 10043XX (voir page 10) 7. Esdec Vis de fixation M6 x 70 mm 1000670 8. FlatFix Wave Plaque de base 1009120 11. FlatFix Wave Barre de mesure...
- Page 4 La distance entre les panneaux solaires et le bord du toit doit mesurer environ 1/5 de la hauteur du bâtiment. Consultez le plan de construction calculé avec le calculateur ESDEC pour déterminer la distance correcte. Conseil : Vérifiez la mesure à l’aide de la règle 3-4-5.
- Page 5 3 CONNEXION DE L’UNITÉ DOUBLE À L’UNITÉ TERMINALE DOUBLE 1 PLACER L’UNITÉ TERMINALE DOUBLE SUR LE TOIT Remarque : Placez l’unité terminale double à la position exacte sur le toit ! 2 ACCOUPLER LES UNITÉS DOUBLES AUX UNITÉS TERMINALES DOUBLES Clic ! Clic ! 1.
- Page 6 4 POSITIONNEMENT DES UNITÉS TERMINALES DOUBLES 1 POSITIONNER LA 2 UNITÉ TERMINALE DOUBLE Consultez l’Annexe B pour les informations sur l’utilisation de la barre de mesure. A = 1300mm A = 1300mm L (panel) Placez la première unité terminale double au bord du champ du panneau, avec une distance de centre à...
- Page 7 5 INSTALLATION DES KITS ADAPTATEURS ET DU SUPPORT DE CÂBLE 1 MONTER LES KITS ADAPTATEURS Clic ! Clic ! Clic ! Clic ! Clic ! 1. Inclinez l’adaptateur (H) et 1. Placez l’adaptateur (L) sur la fixation de panneau placez-le sur l’élément de 2.
- Page 8 6 PLACEMENT DU BALLAST 1 PLACER LE BALLAST (GÉNÉRALITÉS) Remarque : Le plan de construction constitue la référence de positionnement du ballast. Les emplacements du ballast sont déterminés à l’aide du calculateur. Placez le ballast aux points indiqués par le calculateur.
- Page 9 6 POSITIONNEMENT DU BALLAST (SI NÉCESSAIRE) 1 INSTALLER LE SUPPORT DE LEST (SI NÉCESSAIRE) 1. Positionnez les 2 parties du support de lest sur les unites et faites-les glisser vers les éléments de base hauts. 2. Placez le bec de la 1re partie sur le support de lest dans la fente de la 2e partie.
- Page 10 7 INSTALLATION DES PANNEAUX SOLAIRES ET DES CÂBLES 1 POSITIONNER ET FIXER LE PANNEAU SOLAIRE SUR LES ADAPTATEURS DES ÉLÉMENTS DE BASE HAUTS 1. Placez le premier panneau solaire sur les adaptateurs des 2 éléments de base hauts. Inclinez le panneau afin d’amener le bord inférieur au même niveau que les adaptateurs.
- Page 11 8 FIXATIONS ET VIS 1 EXTRÉMITÉS OUVERTES Éperons Obstacles sur le bord Trou dans le champ Ces extrémités ouvertes nécessitent la pose de deux pinces de serrage et de vis. Épaisseur du Pince de serrage panneau [mm] 2 MONTER LES PINCES DE SERRAGE Référence 30 mm 1004330...
- Page 12 ANNEXE A— SUPPORT DE TOIT SUPPLÉMENTAIRE 1 MONTER LE SUPPORT DE TOIT SUPPLÉMENTAIRE SUR L’UNITÉ Placez le support de toit dans la bonne position sous l’unité. Placez le crochet du support de toit sous le trou de l’unité. Faites pivoter le support de toit de 90 degrés jusqu’à ce qu’il s’enclenche.
- Page 13 ANNEXE B — MANUEL DE LA BARRE DE MESURE 1 RÉGLER LA BARRE DE MESURE Notez la mesure L du panneau solaire. Indiquez la mesure L sur la barre de mesure(= de la 1 poignée à la 3 poignée). Utilisez comme référence l’indicateur A sur la poignée. A =1300mm Fixez la mesure A à...
- Page 14 ANNEXE C — POSE DES CÂBLES 1 CONSEIL : MONTER UN GRAND PLATEAU EN TREILLIS MÉTALLIQUE SUR LE CÔTÉ DE L’UNITÉ (TERMINALE) 1. Repliez les becs sur le côté des unités. 2. Amenez la barre supérieure du plateau en treillis métallique au-dessus de ces becs.
- Page 15 PV de Technology installaties Techniek [SCANNER QR] [SCAN QR] Netherlands and Holland Nederland en Holland Solar Solar Livraison SPF = système de protection contre la foudre NPF = niveau de protection contre la foudre URL CODE QR : https://eu.esdec.com/nl/advies-en-voorwaarden/...
- Page 16 ANNEXE D — MISE À LA TERRE, LIAISON ÉQUIPOTENTIELLE ET PROTECTION CONTRE LA FOUDRE MÉTHODE DE MISE À LA TERRE/LIAISON ÉQUIPOTENTIELLE Grâce à la liaison équipotentielle intégrée des pièces, aucune liaison équipotentielle supplémentaire entre les pièces métalliques n’est requise. 1. La denture au sommet des éléments de base hauts s’enclenche dans les embases d’adaptateur. 2.
- Page 17 DANS LES DEUX CAS : CONSULTEZ AU PRÉALABLE VOTRE EXPERT EN PROTECTION CONTRE LA FOUDRE POUR ANALYSER VOTRE PROJET ET ÉVIT- ER TOUT PROBLÈME DE SÉCURITÉ NON SOUHAITÉ. ESDEC NE PEUT EN AUCUN CAS ÊTRE TENU RESPONSABLE DE L’APPLICATION ET/OU DE LA COMBINAISON DE PROTECTION CONTRE LA FOUDRE SUR LE TOIT.
- Page 18 ANNEXE E — DÉPOSE DES PANNEAUX 1 DÉMONTER LES PANNEAUX Clic ! 1. Placez l’outil de déverrouillage 2. Faites pivoter soigneusement 3. Faites glisser le panneau en sur le levier de fixation. l’outil de déverrouillage vers arrière dans la direction du pan- le bas afin que le loquet de neau.
- Page 19 FlatFix ont été conçus par l’installateur qui as- semble régulièrement des panneaux solaires. +31 850 702 000 Une installation simple, rapide et fiable avec info@esdec.com des systèmes d’assemblage innovants, haut de 16-05-2022 gamme et durables : une réalité avec Esdec. www.esdec.com...
