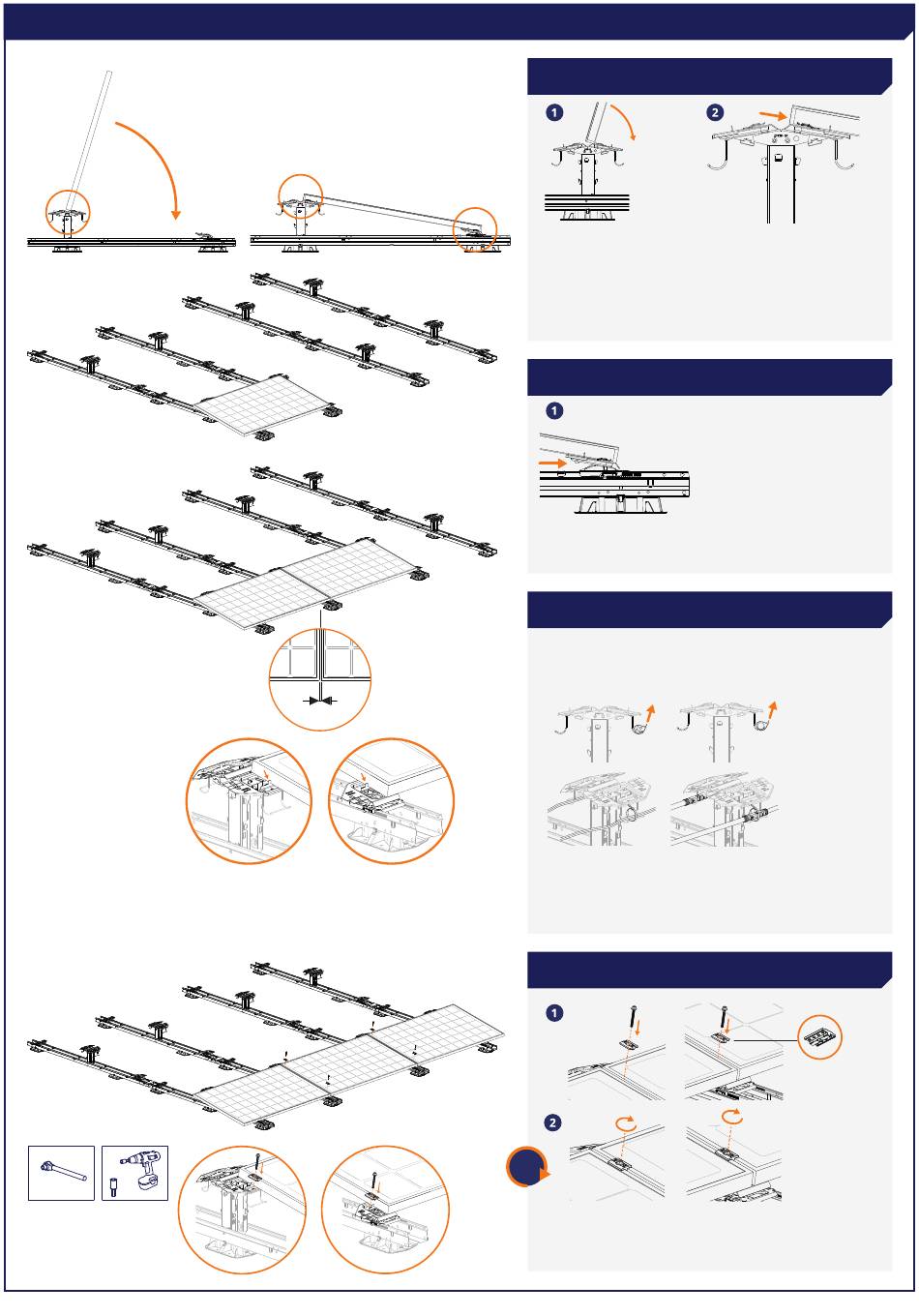

7 INSTALLATION DES PANNEAUX SOLAIRES ET DES CÂBLES
8 mm
1 POSITIONNER ET FIXER LE PANNEAU SOLAIRE SUR
LES ADAPTATEURS DES ÉLÉMENTS DE BASE HAUTS
1. Placez le premier panneau solaire sur les adaptateurs des 2
éléments de base hauts. Inclinez le panneau afin d'amener
le bord inférieur au même niveau que les adaptateurs.
Veillez à ce que le panneau soit fermement en appui sur le
pied d'écartement de l'adaptateur.
2. Faites glisser le bord du panneau aussi loin que possible
sous les clips des adaptateurs.
2 FIXER LE PANNEAU SOLAIRE SUR LE CÔTÉ AVANT
Clic !
Faites glisser les clips des 2 adaptateurs inférieurs jusqu'au
bord du panneau avant sur les dispositifs de fixation de
panneau jusqu'à ce qu'il se fixe fermement en place.
3 PLACER LES CÂBLES OU LES CONNECTEURS MC4
1. Insérez les câbles ou le connecteur MC4 dans les supports
de câble.
2. Raccordez les câbles ou le connecteur MC4 aux supports de
câble à l'aide des attaches de câble.
Câbles
3. Branchez les connecteurs des câbles du premier et deux-
ième panneau solaire.
4. Installez le deuxième panneau solaire.
5. Répétez la procédure pour terminer les rangées.
Consultez l'Annexe C pour les explications sur la pose des câbles.
4 INSTALLER LES FIXATIONS UNIVERSELLES DE
PANNEAUX
9
Nm
1. Placez 2 pinces universelles pour modules avec liaison
équipotentielle entre les panneaux.
2. Vissez les pinces universelles.
3. Répétez la procédure pour terminer les rangées.
MC4
Connecteur
09
