Connexion des prises ZONE2
CONNEXIONS de Pré-sortie ZONE2
2
• Si un autre amplificateur est connecté à l'appareil, il est possible d'utiliser les jacks ZONE2 (niveau variable) peuvent être utilisés pour
reproduire des sources différentes dans la ZONE2. (Voir page 147)
• La sortie vidéo ZONE2 n'est utilisable que pour la ZONE2.

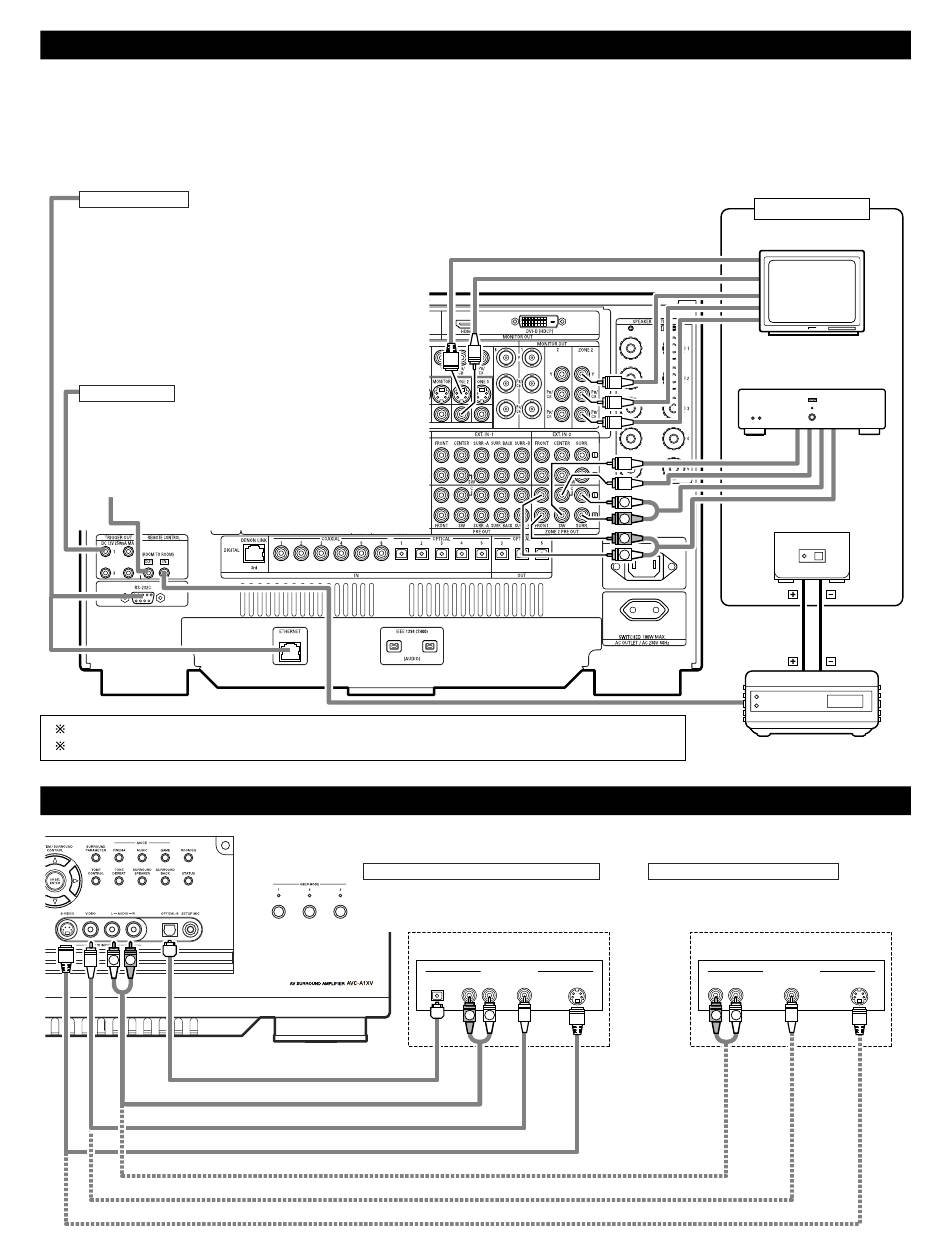

• Le diagramme des connexions ci-dessous est un exemple de reproduction multi-canaux en ZONE2. Veuillez voir page 149 lorsque vous
voulez avoir une reproduction à 2 canaux en ZONE2.
Borne CONTROL
Ces bornes servent à un contrôleur externe.
Effectuez la procédure suivante avant d'utiliser un contrôleur
externe connecté à une prise RS-232C:
1. Appuyez sur la touche ON/STANDBY sur l'unité
principale et mettez l'unité en mode de marche.
2. Effectuez l'opération de mise hors tension à partir du
contrôleur externe.
3. Vérifiez que le produit a bien été mis en mode de veille.
Après avoir vérifiez ce qui précède, vérifiez les connexions du
contrôleur externe. Le fonctionnement est possible.
TRIGGER OUT
Allumez et éteignez la tension CC 12V pour les fonctions
individuelles et les modes surround.
Pour plus de détails, voir "Réglage des sorties Trigger". (Voir
pages 102, 103)
Prises d'extension pour utilisation future
Pour les instructions sur les opérations en utilisant les prises MULTI ZONE, voir pages 146~160.
Voir pages 150, 151 le mode de connexion de la ZONE3 et ZONE4.
Connexion d'un composant avec des prises audio et vidéo aux prises d'entrée V.AUX
L
R
• Utiliser un câble vidéo de 75 Ω/ohms pour acheminer le signal vidéo.
Connexion d'une console de jeux vidéo
• Connectez les jacks de sortie de la console de
jeux vidéo aux jacks d'entrée V. AUX INPUT sur
cet appareil.
OPTICAL
DIGITAL OUT
LINE OUT
R
R
Jeux vidéo
OUTPUT
R
L
VIDEO OUT
S-VIDEO OUT
R
L
VIDEO OUT
S-VIDEO OUT
Une autre pièce
Amplificateur
L
DETECTEUR DE
TELECOMMANDE
L
AUX OUT
EMETTEUR
INFRAROUGE
Connexion d'une caméra vidéo
• Connectez les jacks de sortie de la caméra aux
jacks d'entrée V. AUX INPUT sur cet appareil.
Caméra vidéo
OUTPUT
R
L
VIDEO OUT
R
L
LINE OUT
VIDEO OUT
S-VIDEO OUT
TV
OUTPUT
INPUT
S-VIDEO OUT
17
