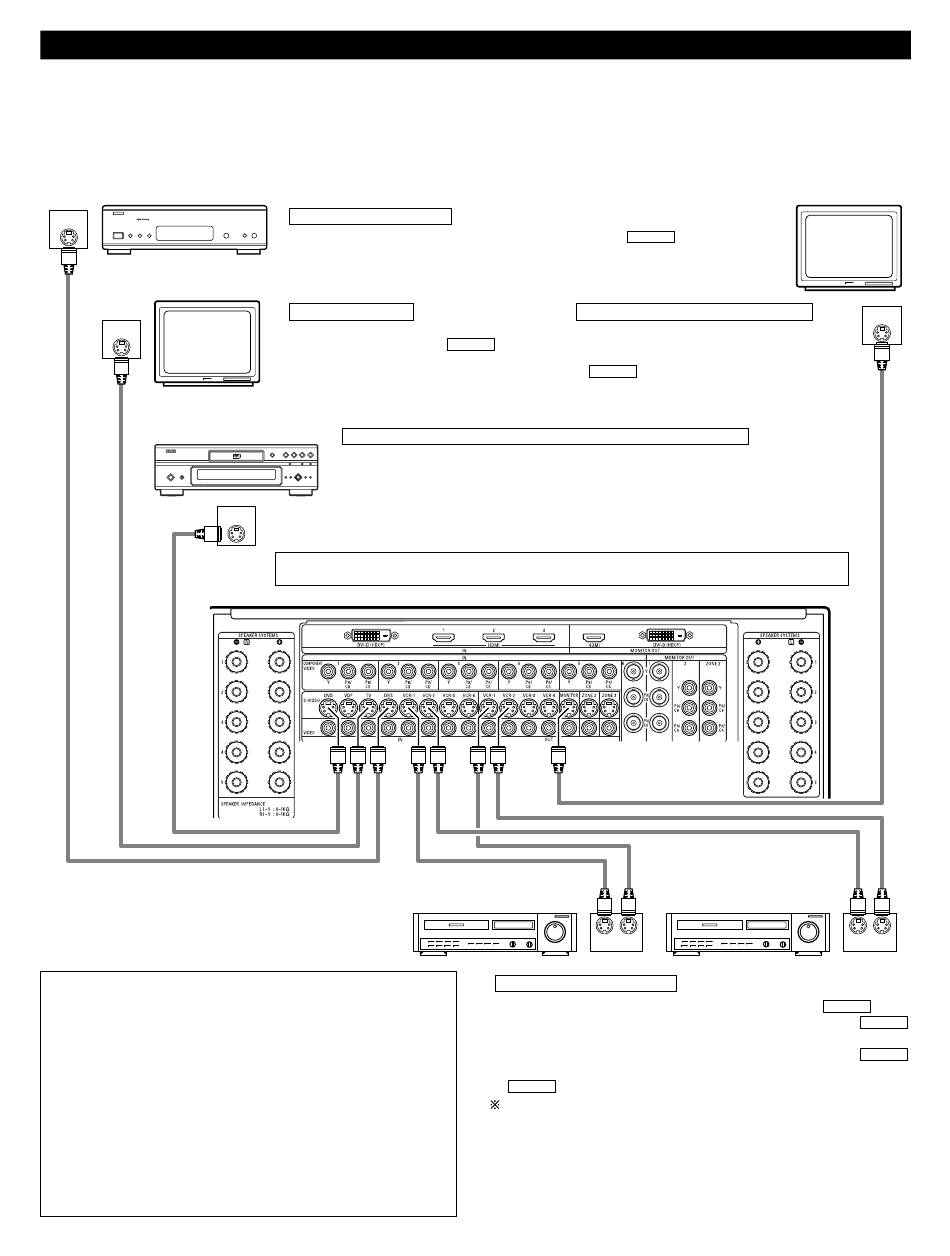

Connexion composant vidéo équipé de prises vidéo S
• Lors des connexions, se reporter également aux instructions d'utilisation des autres composants.
• Remarque sur les prises d'entrée S-Vidéo
Les sélecteurs d'entrée pour les entrées S-Vidéo et les entrées vidéo fonctionnent en conjonction.
• L'AVC-A1XV est équipé d'une fonction pour la conversion de signaux vidéo. (Voir page 13)
Le signal connecté à la borne S-Video est émis vers les bornes de sortie composite et composant.
Mais les bornes REC OUT n'ont pas de fonction de conversion, aussi, lorsque vous enregistrez, connectez les bornes S-Vidéo.
Tuner DBS
B
S-VIDEO
OUT
S-VIDEO
OUT
Lecteur de DVD ou lecteur de
vidéo disque (VDP)
REMARQUES:
• Les prises ZONE2 MONITOR OUT signal vidéo (jaune), ZONE2
MONITOR OUT signal S-Vidéo ou la sortie ZONE2 MONITOR
OUT signal composant commutent ensemble avec la fonction
d'entrée sélectionnée avec ZONE2 SELECT (Voir page 152).
Pour utiliser comme sortie moniteur, réglez "SOURCE" comme
fonction d'entrée ZONE2. Les signaux de l'affichage sur écran
sont émis par ZONE2 MONITOR OUT (Voir pages 147~149).
• La prise ZONE3 MONITOR OUT signal vidéo (jaune) ou la sortie
ZONE3 MONITOR OUT signal S-Vidéo commutent ensemble
avec la fonction d'entrée sélectionnée avec ZONE3/REC
SELECT (Voir page 152). Pour utiliser comme sortie du moniteur,
réglez "SOURCE" comme fonction d'entrée ZONE3/REC
SELECT. A ce moment, les signaux de l'affichage sur écran ne
sont pas émis par ZONE3 MONITOR OUT (Voir page 150).
12
Connexion d'un tuner DBS
• Connecter la prise de sortie vidéo en S du tuner DBS à la prise
DBS IN en utilisant un cordon de connexion à prise en S-Vidéo.
TV
Connexion d'un TV
• Connecter la prise de sortie vidéo en S du
téléviseur tuner à la prise
utilisant un cordon de connexion à prise en S.
Connexion d'un lecteur de DVD ou d'un lecteur de vidéo disque (VDP)
DVD
• Connecter la prise de sortie vidéo S (S-VIDEO OUTPUT) du lecteur de DVD à la prise d'entrée
de lecteur de DVD (DVD IN) [S-VIDEO] en utilisant un cordon de connexion vidéo S.
• Un lecteur de vidéodisque peut être connecté aux prises VDP de la même manière.
• Il est également possible de connecter un lecteur de vidéodisque, un lecteur de DVD, un
S-VIDEO
camescope vidéo, une machine de jeux, etc. aux prises V.AUX.
OUT
Connecter les entrées et sorties audio des composants de la manière décrite à la page 10.
Connexion d'un moniteur de téléviseur
MONITOR OUT
S-VIDEO
TV IN en
• Connecter la prise d'entrée vidéo en S (S-VIDEO
INPUT) du téléviseur ou du tuner DBS à la prise
S-VIDEO
à prise en S.
Platine vidéo 1
OUT
IN
S-VIDEO
Connexion des lecteurs vidéo
• Connecter la prise de sortie en S du lecteur vidéo à la prise
IN et connecter la prise d'entrée en S du lecteur vidéo à la prise
VCR-1 OUT en utilisant de cordons à prise en S.
• Connecter la prise de sortie en S du lecteur vidéo (S-OUT) à la prise
VCR-2 IN et connecter la prise d'entrée en S du lecteur vidéo à la prise
S-VIDEO
VCR-2 OUT en utilisant de cordons à prise en S.
Connectez le troisième et le quatrième lecteur vidéo aux prises VCR-3 et
VCR-4 de la même façon.
Moniteur de téléviseur
S-VIDEO
MONITOR OUT en utilisant un cordon
Platine vidéo 2
S-VIDEO
IN
OUT
IN
S-VIDEO
VCR-1
S-VIDEO
S-VIDEO
S-VIDEO
