Connexion composants audio
• Lors des connexions, se reporter également aux instructions d'utilisation des autres composants.
Lecteur de CD
DIGITAL AUDIO

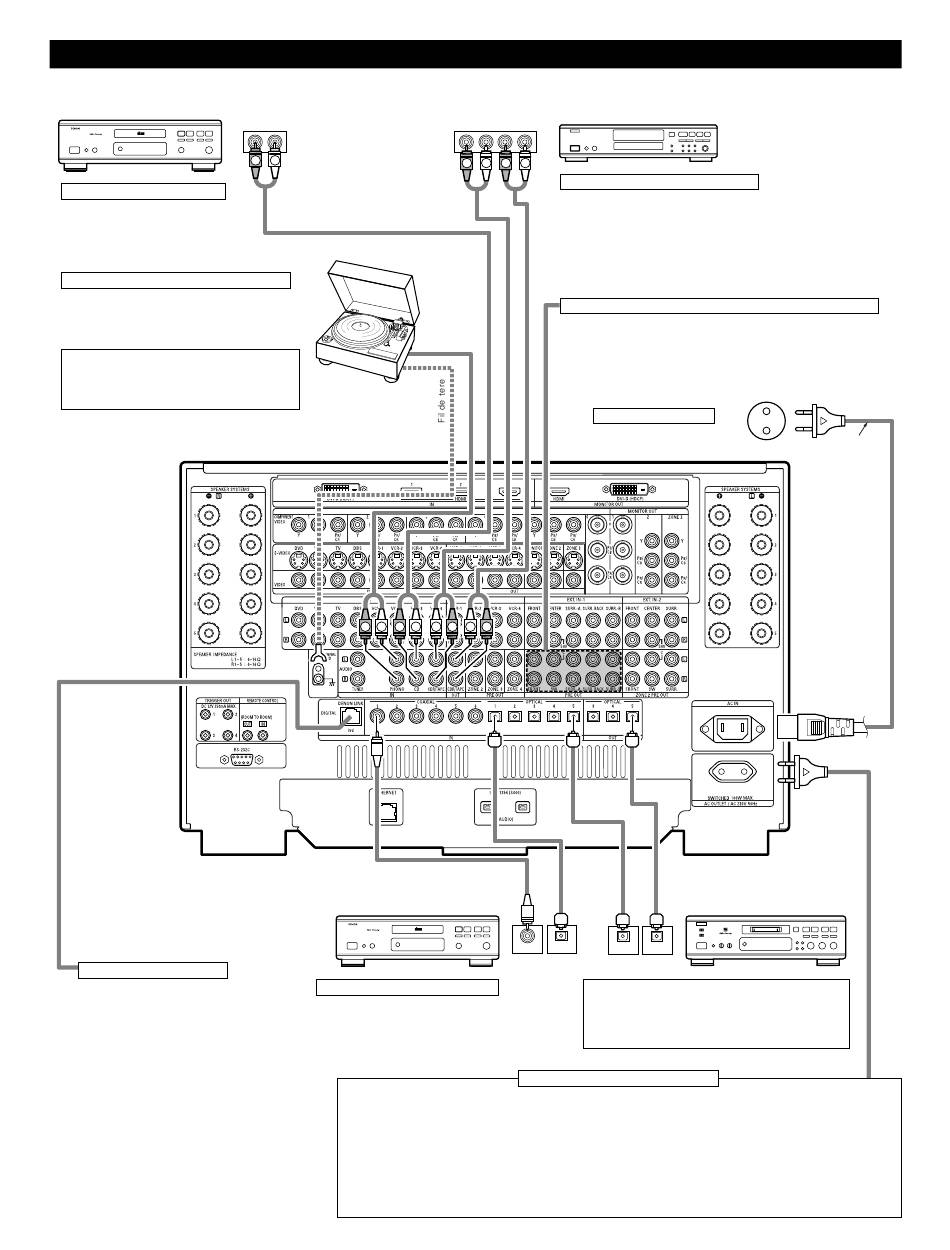

Connexion d'un lecteur CD
Connecter les prises de sortie analogique
(ANALOG OUTPUT) du lecteur CD aux
prises CD de cet appareil en utilisant des
cordons à fiche à broche.
Connexion d'une platine tourne-disque
Connecter le câble de sortie de platine tourne-disque
aux prises PHONO du AVC-A1XV, la fiche gauche (L)
à la prise gauche (L) et la fiche droite (R) à la prise
droite (R).
REMARQUE:
Cet appareil ne peut pas être utilisé directement
avec des cellules MC. Utiliser un amplificateur de
tête séparé ou un transformateur survolteur.
Si un sifflement ou un autre bruit est généré lorsque le fil de terre est
connecté, déconnecter le fil de terre.
Borne de liaison DENON
Utiliser cette borne pour connecter un lecteur
DVD DENON afin d'obtenir un son à canaux
multiples numériques de haute qualité.
(Voir page 18)
10
OUTPUT
R
L
R
L
Platine tourne-
disque (cellule MM)
R
L
R
L
Lecteur de CD ou autre composant
équipé de prises de sortie numérique
DIGITAL AUDIO
Connexion aux prises DIGITAL
Utiliser ces prises pour les connexions à un appareil
audio équipés d'une sortie numérique. Un seul type de
connecteur doit être utilisé, vous pouvez décider lequel
selon la disponibilité des entrées optiques et coaxiales.
Se référer aux pages 57, 58 pour les instructions
concernant la mise en place de cette borne.
AC OUTLET
• SWITCHED (capacité totale — 100 W )
L'alimentation de cette prise est activée et désactivée par l'interrupteur principal de cet appareil et lorsque l'alimentation est
commutée entre la mise sous tension et le mode d'attente à partir de la télécommande.
Cette prise ne fournissent aucune alimentation lorsque l'appareil est en mode
d'attente. Ne jamais connecter un équipement dont la capacité totale dépasse 100 W.
REMARQUES:
• Utiliser les prises secteur seulement pour des appareils audio. Ne jamais les utiliser pour des sèche-cheveux, le téléviseur
ou d'autres appareils électriques.
• Les fiche CA peuvent être réglées pour activer et désactiver différentes fonctions.
Pour plus de détails, voir "Réglage de l'attribution de la fiche CA". (Voir page 104)
Enregistreur de CD ou platine cassette
OUTPUT
INPUT
R
L
R
L
B
R
L
R
L
Connexion d'une platine cassette
Connexions pour l'enregistrement:
Connecter les prises d'entrée d'enregistrement (LINE IN ou REC) de la platine
cassette aux prises de sortie d'enregistrement (OUT de cet appareil en
utilisant des cordons avec fiche à broche.
Connexions pour la lecture:
Connecter les prises de sortie de lecture (LINE OUT ou PB) de la platine
cassette aux prises d'entrée (IN) de cet appareil en utilisant des cordons avec
fiche à broche.
Connexion des prises de sortie préamplifiée (PRE OUT)
Utilisez ces prises si vous souhaitez relier l'(les) amplificateur(s) de puissance
externe pour augmenter la puissance des canaux sonores d'avant, du centre,
d'ambiance et d'ambiance arrière, ou pour la connexion aux haut-parleurs
activés.
Si une seule enceinte d'ambiance arrière est utilisée, la connecter au canal
gauche.
AC OUTLETS (Mur)
CA — 230 V, 50 Hz
L
R
L
R
COAXIAL
OPTICAL
OUTPUT
OUTPUT
REMARQUES:
• Utiliser des cordons à fiche à broche pour câble de 75
Ω/ohms pour les connexions coaxiales.
• Utiliser des câbles optiques pour les connexions
optiques, en retirant le capuchon avant la connexion.
Connexion des prises AC OUTLET
Enregistreur MD, enregistreur CD
ou autre composant équipé de
prises d'entrée/sortie numériques
B
INPUT
OPTICAL
Cordon Secteur
(fourni)
