Dispositivo di controllo remoto
Il radiocomando Phantom 4 RTK ha un raggio di trasmissione massimo di 7 km* e dispone di comandi per
controllare l'inclinazione della fotocamera e lo scatto delle immagini. Nel radiocomando è integrato DJI OcuSync, che
consente di trasmettere immagini HD in tempo reale direttamente dalla fotocamera. È sufficiente toccare lo schermo
nell'applicazione DJI GS RTK o importare i file KML/KMZ per pianificare un'operazione e per una gestione pratica dei
progetti. Inoltre, gli utenti possono collegare il radiocomando a un computer e accedere a DJI Terra per pianificare
ed eseguire operazioni. La modalità Multi-Aircraft Control sul radiocomando può essere usata per coordinare il
funzionamento di un massimo di cinque velivoli contemporaneamente, permettendo ai piloti di lavorare in modo più
efficiente. Le batterie sostituibili possono essere cambiate a caldo e le antenne possono venire rimosse facilmente
per consentire una rapida manutenzione.

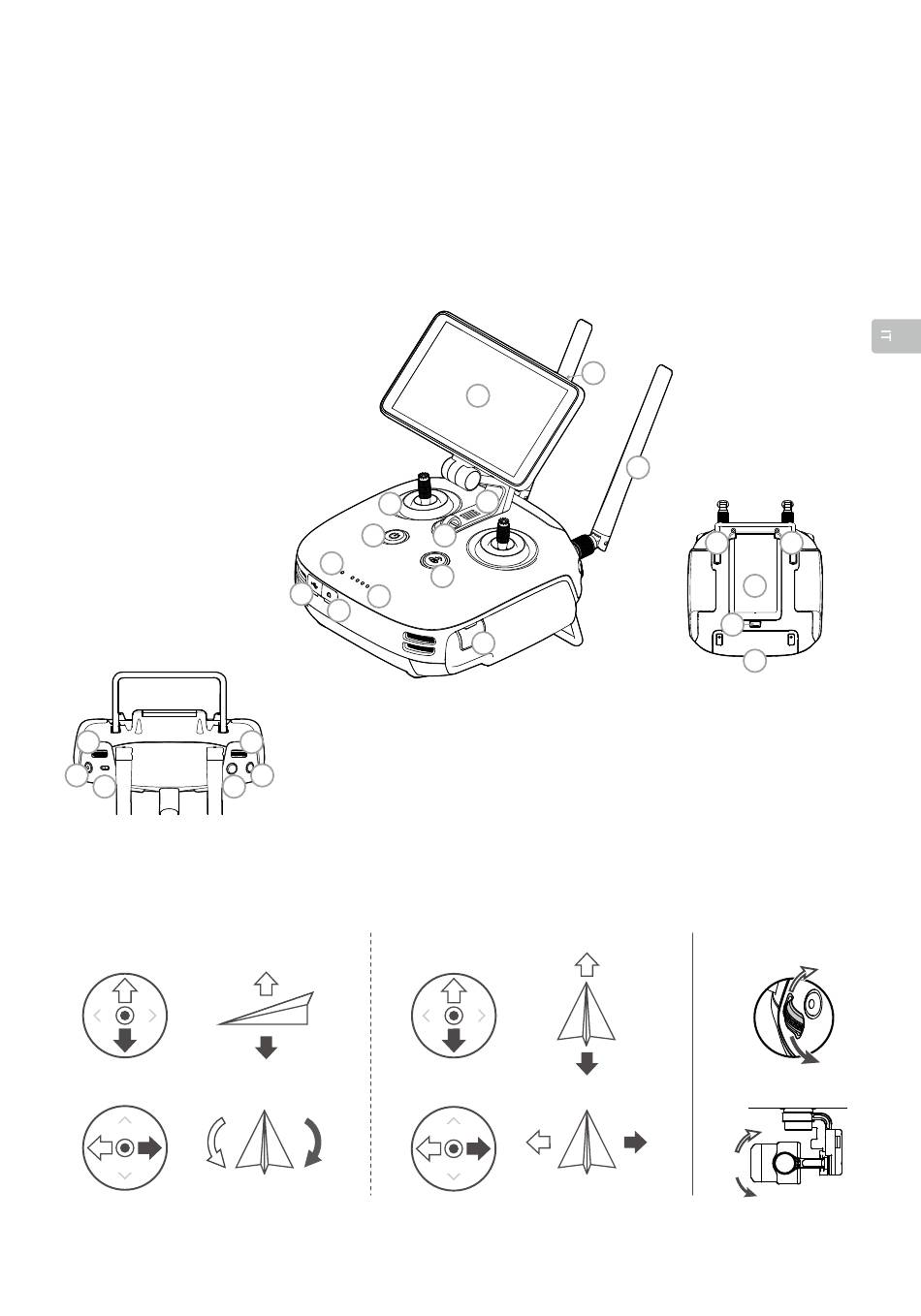

1. Pulsante di accensione
2. Pulsante RTH
3. Levette di comando
4. Altoparlante
5. Collegamento del cordino
6. LED di stato
7. LED di livello di carica
della batteria
8. Porta USB-C
9. Porta audio da 3,5 mm
10. Slot per scheda micro-SD
11. Dispositivo display
12. Pulsante di veglia/
riattivazione
13. Antenne
14
16
17 18
La figura riportata di seguito illustra il funzionamento di ciascuna levetta di comando, utilizzando come esempio
la modalità 2. La levetta sinistra controlla l'altitudine e la direzione del velivolo, mentre la levetta destra controlla i
movimenti in avanti, all'indietro, a sinistra e a destra dello stesso. Il quadrante della sospensione cardanica controlla
l'inclinazione della fotocamera.
Levetta di sinistra
Rotazione a
sinistra
* Il dispositivo di controllo remoto è in grado di raggiungere la massima distanza di trasmissione (FCC) in una vasta area all'aperto,
priva di interferenze elettromagnetiche e a un'altitudine di circa 120 metri (400 piedi).
3
1
6
8
7
9
14. Selettore gimbal
15. Manopola dell'interruttore di
controllo del velivolo
15
16. Pulsante di registrazione
19
17. Interruttore di pausa
18. Pulsante dell'otturatore
Levetta di destra
Su
Giù
Rotazione a
destra
12
11
4
5
2
10
19. Pulsante riservato
20. Pulsante C1 (personalizzabile)
21. Pulsante C2 (personalizzabile)
22. Coperchio vano batteria
23. Blocco coperchio vano batteria
24. Coperchio vano chiave hardware
In avanti
Indietro
A sinistra
13
21 20
22
23
24
Selettore gimbal
A destra
