dji PHANTOM 4 RTK Guide De Démarrage Rapide page 12

Fernsteuerung
Die Phantom 4 RTK Fernsteuerung bietet einen Übertragungsbereich von bis zu 7 km*. Mit ihr können auch
Kameraneigung und Fotoaufnahmen gesteuert werden. DJI OcuSync ist in die Fernsteuerung integriert, d. h., ein
Live-HD-Bild wird direkt von der Kamera übertragen. Berühren Sie einfach den Bildschirm in der „DJI GS RTK"-App,
oder importieren Sie KML/KMZ-Dateien, um Vorgänge für bequemes Projektmanagement zu planen. Anwender
können die Fernsteuerung auch an einen PC anschließen und mit DJI Terra Vorgänge direkt am Computer planen
und ausführen. Mit dem Multi-Fluggerät-Modus steigern Sie die Wirtschaftlichkeit enorm, da ein Pilot bis zu fünf
Drohnen gleichzeitig koordinieren und steuern kann. Die austauschbaren Akkus können problemlos während des
Betriebs gewechselt werden, und die Antennen lassen sich zur leichten Wartung unkompliziert abnehmen.

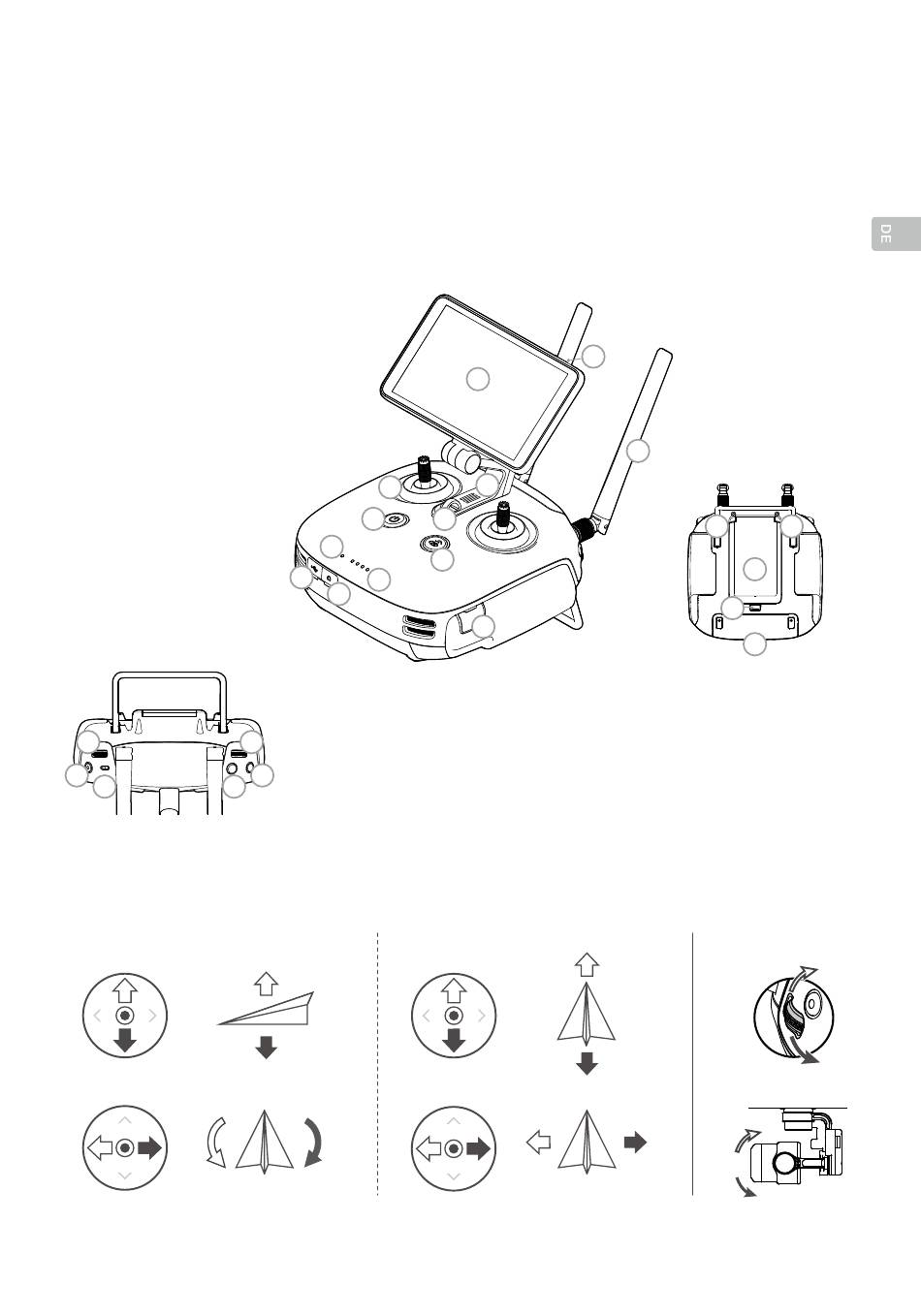

1. Ein/Aus-Taste
2. Rückkehrtaste
3. Steuerknüppel
4. Lautsprecher
5. Lanyard-Öse
6. Status-LED
7. Akkuladezustands-LED
8. USB-C-Anschluss
9. 3,5-mm-Audiobuchse
10. Steckplatz für die
Micro-SD-Karte
11. Bildschirm
12. Ruhezustandstaste
13. Antennen
14
16
17 18
In der Abbildung unten sind die Bewegungen dargestellt, die mit den beiden Steuerknüppel ausgeführt werden
können, wobei Modus 2 als Beispiel dient. Mit dem linken Steuerknüppel steuern Sie die Höhe und Flugrichtung der
Drohne, und mit dem rechten Steuerknüppel steuern Sie ihre Vorwärts-, Rückwärts-, Links- oder Rechtsbewegung.
Mit dem Gimbal-Rädchen wird die Neigung der Kamera verstellt.
Linker Knüppel
Linksdrehung
* Die Fernsteuerung erreicht ihre maximale Übertragungsreichweite (FCC) auf offenem Gelände ohne elektromagnetische
Störquellen und bei einer Flughöhe von ca. 120 Metern.
3
1
6
8
7
9
14. Gimbal-Rädchen
15. Schalträdchen zur
15
Fluggerätsteuerung
16. Videotaste
19
17. Pausenschalter
18. Fototaste
Rechter Knüppel
Steigflug
Sinkflug
Rechtsdrehung
12
11
4
5
2
10
19. Reservierte Taste
20. Taste C1 (frei belegbar)
21. Taste C2 (frei belegbar)
22. Abdeckung des Akkufachs
23. Abdeckungsverriegelung des Akkufachs
24. Abdeckung des Dongle-Fachs
Vorwärts
Rückwärts
Links
13
21
20
22
23
24
Gimbal-Rädchen
Rechts
11
