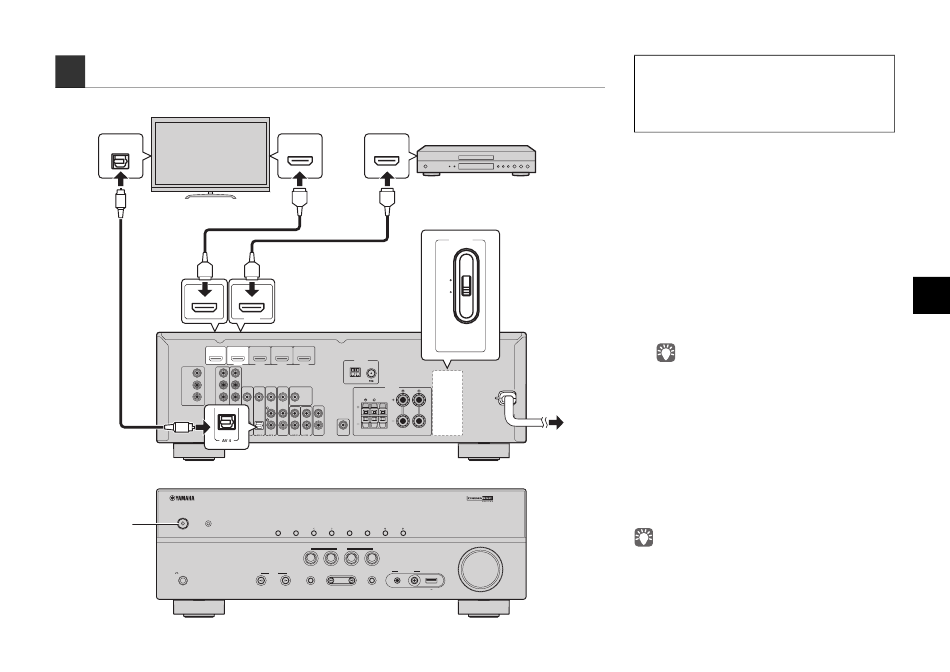

Collegamento di dispositivi esterni

TV
Uscita audio
(ottica)
OPTICAL
O
b
c
Presa
HDMI OUT
HDMI
ARC
HDMI OUT
ARC
HDMI OUT BD DVD)
HDMI
COMPON NT
V DEO
P P
R R
P P
B B
Y Y
MON TOR OUT OM ONENT
O
Presa OPT CAL
( TV )
AV 4 (OPTICAL)
YPAO MIC
Accendere l'unità
PHONES
S LENT CINEMA
Ingresso HDMI Uscita HDMI
HDMI HDMI
HDMI HDMI
a
Presa HDMI 1
HDMI
(BD/DVD)
HDMI 1
ANTENNA
HDMI 2 HDMI 3 HDMI 4
AM FM
SPEAKERS
FRONT
SURROUND CENTER
V DEO MON TOR OUT
OPT C L
AV AUDIO SUBWOO ER
) ( TV )
OUT PRE OUT
Unità (retro)
MEMORY PRES T FM AM TUN NG
NFO
SCENE
BD
TV CD RADIO
DVD
V DEO AUX
INPUT TONE CONTROL PROGRAM STRAIGHT
V DEO
AUD O
Unità (fronte)
Lettore BD/DVD
VOLTAGE SELECTOR
VOLTAGE
(solo modello generico)
SELECTOR
110V-
120V
220V-
240V
d
A una presa
di corrente
VOLUME
5V A
Prima di collegare il cavo di alimentazione (solo modello
generico)
Impostare la posizione dell'interruttore VOLTAGE SELECTOR
secondo la tensione locale. Le tensioni sono CA 110-120/
220-240 V, 50/60 Hz.
1
Collegare i dispositivi esterni all'unità.
a Collegare il lettore BD/DVD all'unità utilizzando un
cavo HDMI.
Se il lettore BD/DVD è collegato direttamente alla
TV mediante un cavo HDMI, scollegare quest'ultimo
dalla TV e collegarlo all'unità.
b Collegare la TV all'unità con l'altro cavo HDMI.
c Collegare la TV all'unità con un cavo ottico digitale.
Questo collegamento è necessario per riprodurre
l'audio della TV sull'unità. Questo collegamento non
è necessario se la TV supporta ARC (Audio Return
Channel).
d Collegare il cavo di alimentazione a una presa di
corrente.
• Per informazioni su come collegare le antenne radio o altri
dispositivi esterni, vedere la sezione "PREPARATIVI" nel
"Manuale di istruzioni".
2
Accendere l'unità, la TV e il lettore BD/DVD.
3
Utilizzare il telecomando della TV per
cambiare l'ingresso della TV in modo da
visualizzare il segnale video proveniente
dall'unità.
I collegamenti sono completati. Andare alla pagina
successiva per ottimizzare le impostazioni dei diffusori.
• Il collegamento della TV all'unità mediante un cavo HDMI consente
di configurare le impostazioni dell'unità con il menu visualizzato
sulla TV. È inoltre possibile selezionare la lingua desiderata per il
menu sullo schermo scegliendo tra Inglese (lingua predefinita),
Giapponese, Francese, Tedesco, Spagnolo, Russo, Italiano
e Cinese. Per ulteriori informazioni, consultare il "Manuale di
istruzioni". Nella presente Guida vengono usate per gli esempi le
schermate del menu in lingua inglese.
