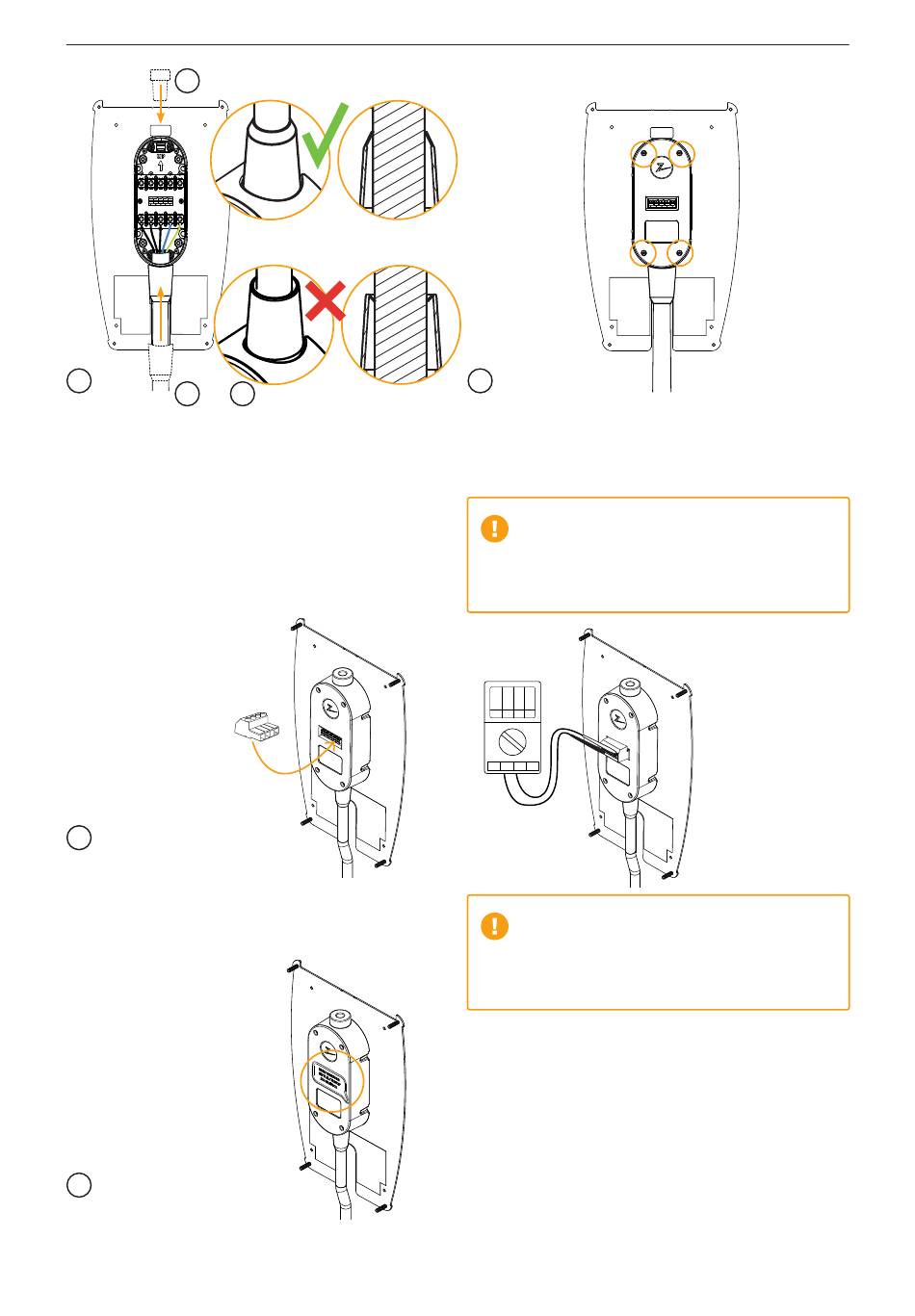

Coni di tenuta
Posizionare il cono di tenuta sull'ingresso del cavo per
sigillarlo correttamente. Sigillare prima l'ingresso del cavo
non utilizzato con il cono di tenuta fornito in dotazione.
Il cono di tenuta deve essere tirato in basso verso la scatola
di derivazione e poi spinto completamente in basso in
modo da raggiungere la posizione corretta, mostrata in
basso. Accertarsi visivamente che la superficie di tenuta sia
buona.
9
Prova dell'installazione
Per provare l'installazione dopo aver avvitato il coperchio,
utilizzare il collegamento femmina. Se la prova viene
effettuata direttamente sulla piastra posteriore, i
collegamenti subiranno dei danni.
3
10
Protezione dei collegamenti
Applicare l'adesivo per proteggere i collegamenti.
Superficie di tenuta buona
Superficie di tenuta non buona
4
8
Avvitamento del coperchio della scatola di derivazione
Collegare i pressacavo a entrambi i cavi e il cono di
tenuta prima di posizionare il coperchio sulla scatola di
derivazione e avvitarlo con le quattro viti.
Utilizzare il cono di tenuta corretto per il cavo.
Controllare le dimensioni del cavo e selezionare
un cono di tenuta appropriato. Cono di tenuta
piccolo – dimensioni del cavo 10-16. Cono di
tenuta grande – dimensioni del cavo 16-21.
23 0 V
Dept. Technical reference
Non inserire fili, puntali di misurazione o qualsiasi
altro oggetto nel connettore ad attacco rapido
sulla piastra posteriore. Le prove di tensione
vanno eseguite direttamente sulle viti di
collegamento o mediante un raccordo femmina.
5
