Installation
PRÉCAUTION
Observez scrupuleusement les règles suivantes pour éviter d'endommager les unités intérieures et de vous blesser.
• Ne placez aucun article lourd sur l'unité intérieure ou ne laissez personne entrer. (Les unités sont emballées à plat.)
• Si possible, transportez l'unité intérieure telle qu'elle est emballée. Si vous devez transporter l'unité intérieure hors
de son emballage, utilisez un vêtement de protection ou tout autre matériel vous permettant de ne pas endommager
l'unité.
• Pour déplacer l'unité intérieure, utilisez uniquement les griffes d'accrochage (4 positions).
N'exercez aucune force sur les autres pièces (tuyau de réfrigération, bac de récupération, parties isolantes, parties
en résine, etc.).
• Le pas du boulon de suspension du côté de la chambre d'entrée d'air est différent (position centrale), veillez à ne pas
commettre d'erreur pour installer le sens de réglage.
• Portez l'emballage à deux personnes ou plus et ne l'empaquetez pas avec du ruban adhésif sur des points autres
que ceux qui sont spécifiés.

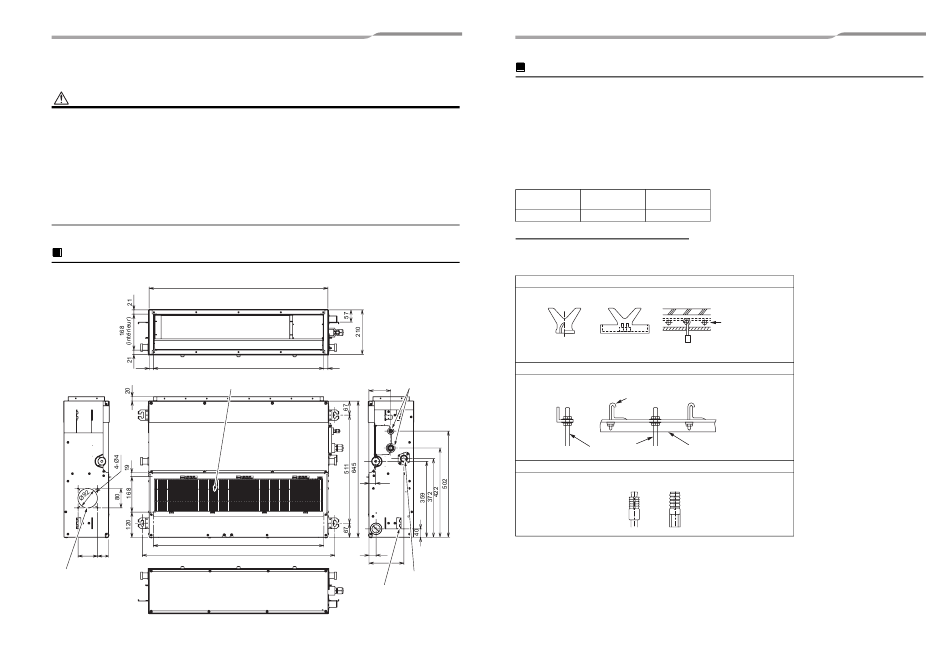

Dimensions extérieures
21
80
59
Admission d'air frais
(trou à défoncer)
13-FR
Manuel d'installation
845
803 (intérieur)
21
Tuyaux de réfrigérant
Filtre à air
103
31
805
910
33
163
Orifice de vidange
Plaque d'accrochage
Type gaine fine SMMS
– 7 –
Installation du boulon de suspension
• Tenez compte de la tuyauterie/câblage une fois que l'unité est suspendue pour déterminer l'emplacement
d'installation et l'orientation de l'unité intérieure.
• Une fois l'emplacement de l'installation de l'unité intérieur choisi, installez les boulons de suspension.
• Pour les dimensions des pas des boulons de suspension, reportez-vous à la vue de l'extérieure.
• Lorsqu'un faux-plafond est préexistant, posez le tuyau d'évacuation, le tuyau du réfrigérant, les câbles de
commande et les câble de la télécommande aux points de raccordement respectifs avant de suspendre l'unité
intérieure.
Achetez les rondelles des boulons de suspension ainsi que les écrous pour l'installation de l'unité intérieure (ces
derniers ne sont pas fournis).
Tige filetée pour
suspension
Ecrou
Installation du boulon de suspension
Utilisez des boulons de suspension M10 (4, non fournis).
(Unité : mm)
En les faisant correspondre à la structure existante, réglez leur pas en fonction de la taille indiquée sur la vue
extérieure de l'unité ci-dessous.
Installez les boulons avec des brides d'insertion ou des boulons d'ancrage.
(Support à
lame)
Utilisez les angles existants ou installez de nouveaux angles de support.
Tige filetée pour suspension
Utilisez des chevilles, des fiches ou des boulons perforés.
M10 ou W3/8
4 pièces
M10 ou W3/8
12 pièces
Nouveau bloc de béton
Caoutchouc
Boulon d'ancrage
(Support à coulisse)
(Boulon d'ancrage de
suspension des tuyaux)
Structure en acier
Tige filetée pour suspension
Angle de support
Bloc en béton existant
Manuel d'installation
14-FR
