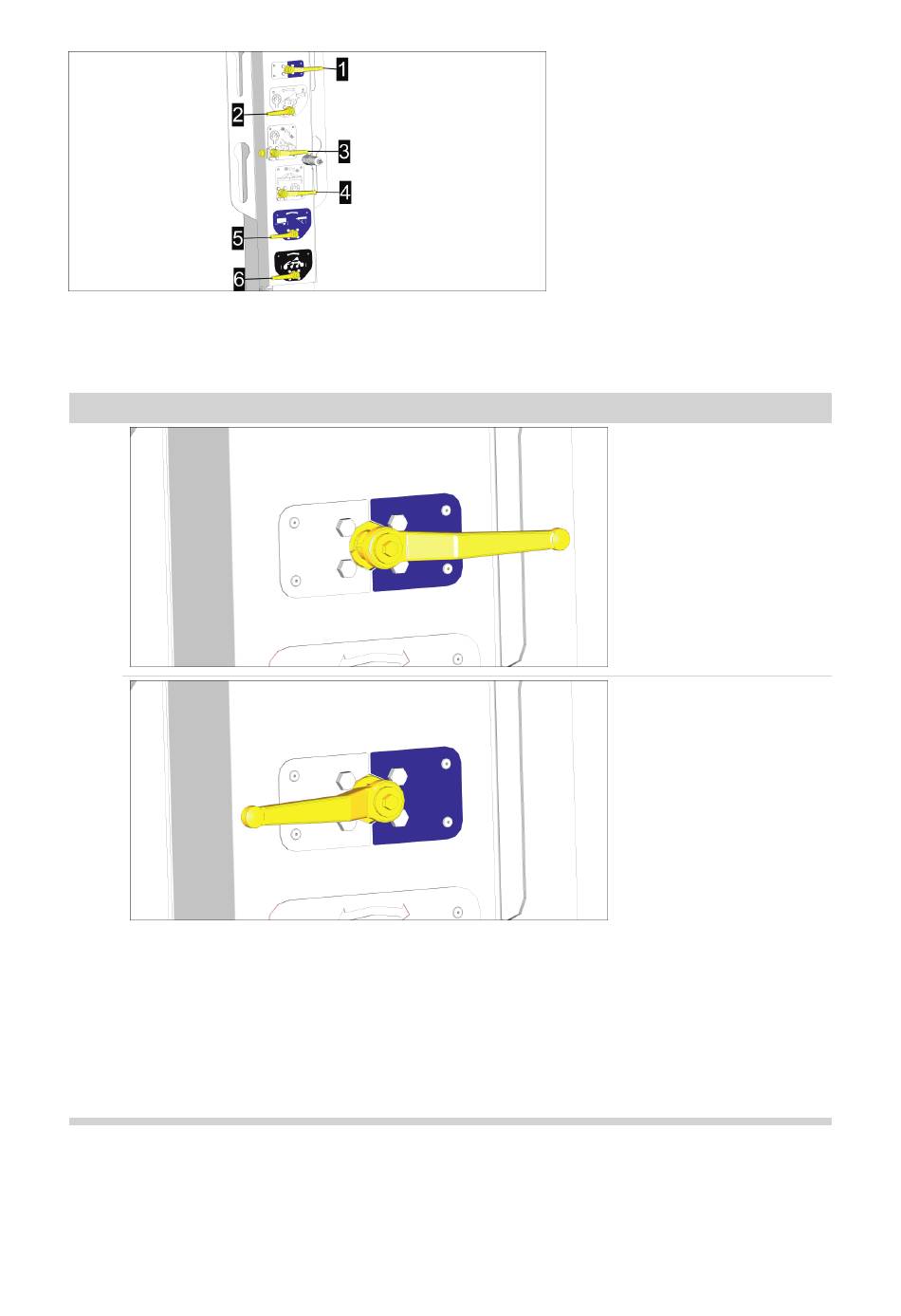

Fig.: Position des vannes 1 - 6 en position de travail / position de transport sur route.
Explication des symboles
Pos. Symbole / Vanne directionnelle
1
9740.fr-FR.80Y.0
Description
Sélection
Vanne directionnelle
Pos. 5
Essieu / béquille
Présélection
Vanne directionnelle
Pos. 2
Réglage de la pression /
réglage de la traction la-
térale
Vanne directionnelle
Pos. 3
Réglage de la pression
de l'amortissement du
rouleau
Vanne directionnelle
Pos. 4
Réglage de la pression
des extensions replia-
bles = pression d'adap-
tation au sol
Notice d'utilisation TERRADISC 8001 T
Fonctionnement
| 83
