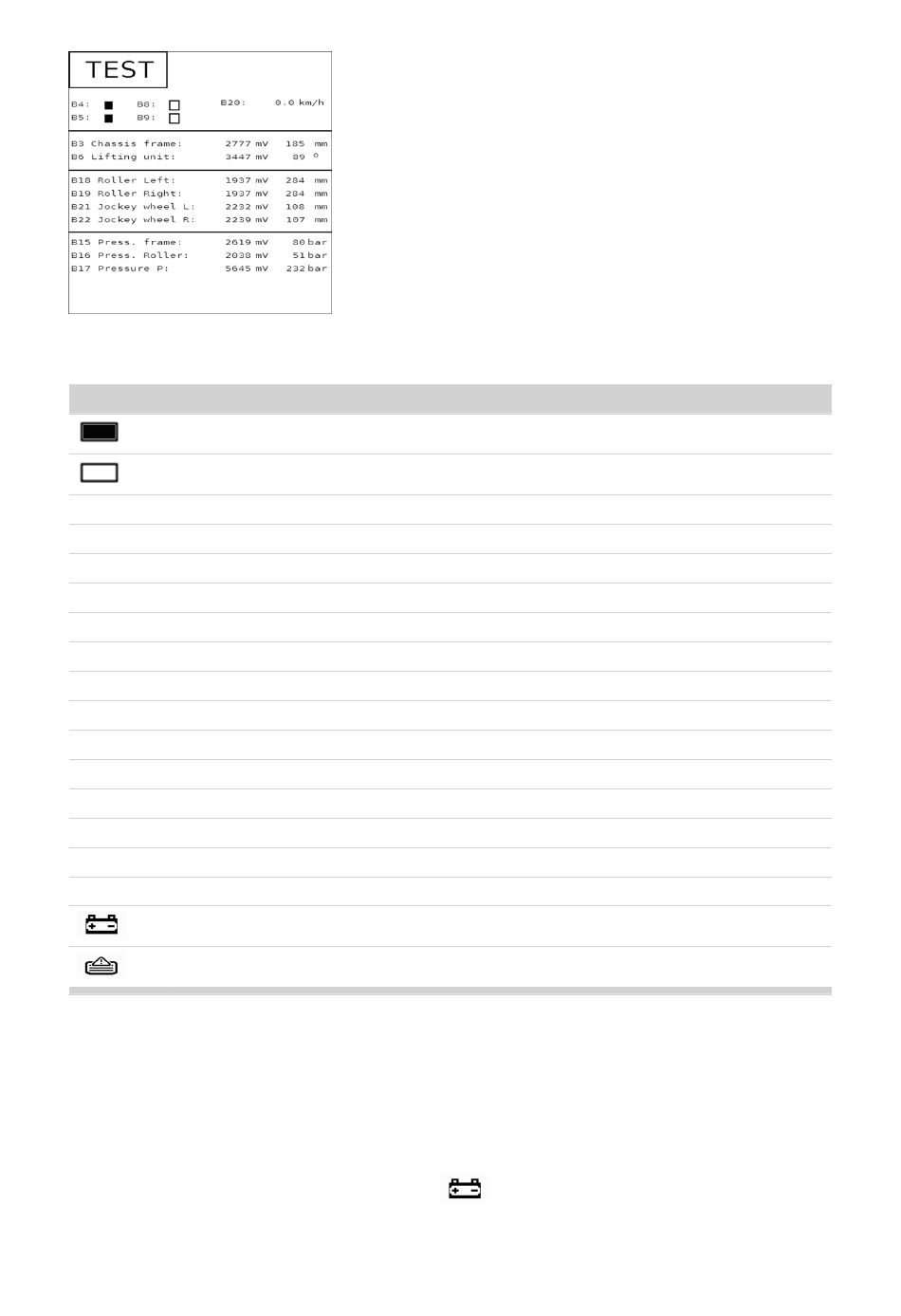

Explication des symboles
Symbole
Description
Le capteur détecte la tôle
Le capteur ne détecte rien
B4
Repliage extérieur droit
B5
Repliage extérieur gauche
B8
Repliage intérieur droit
B9
Repliage intérieur gauche
B20
Radar (capteur de vitesse)
B3
Châssis (affichage millivolts / millimètres)
B6
Système de relevage (affichage millivolts / degrés d'angle)
B18
Position du rouleau à gauche (affichage millivolts / millimètres)
B19
Position du rouleau à droite (affichage millivolts / millimètres)
B21
Roue de jauge à droite (option) (affichage millivolts / millimètres)
B22
Roue de jauge à gauche (option) (affichage millivolts / millimètres)
B15
Capteur de pression de repliage (affichage millivolts / bar)
B16
Capteur de pression du rouleau (indication millivolts / bar)
B17
Capteur de pression P (affichage millivolts / bar)
Afficher le menu "Tension d'alimentation".
Afficher la liste des alarmes
Afficher le menu "Tension d'alimentation".
Condition préalable
•
Menu "TEST" affiché.
Procédure
►
Afficher le menu: Appuyer sur la touche
9740.fr-FR.80Y.0
Utilisation du terminal de commande
.
Notice d'utilisation TERRADISC 8001 T
| 59
