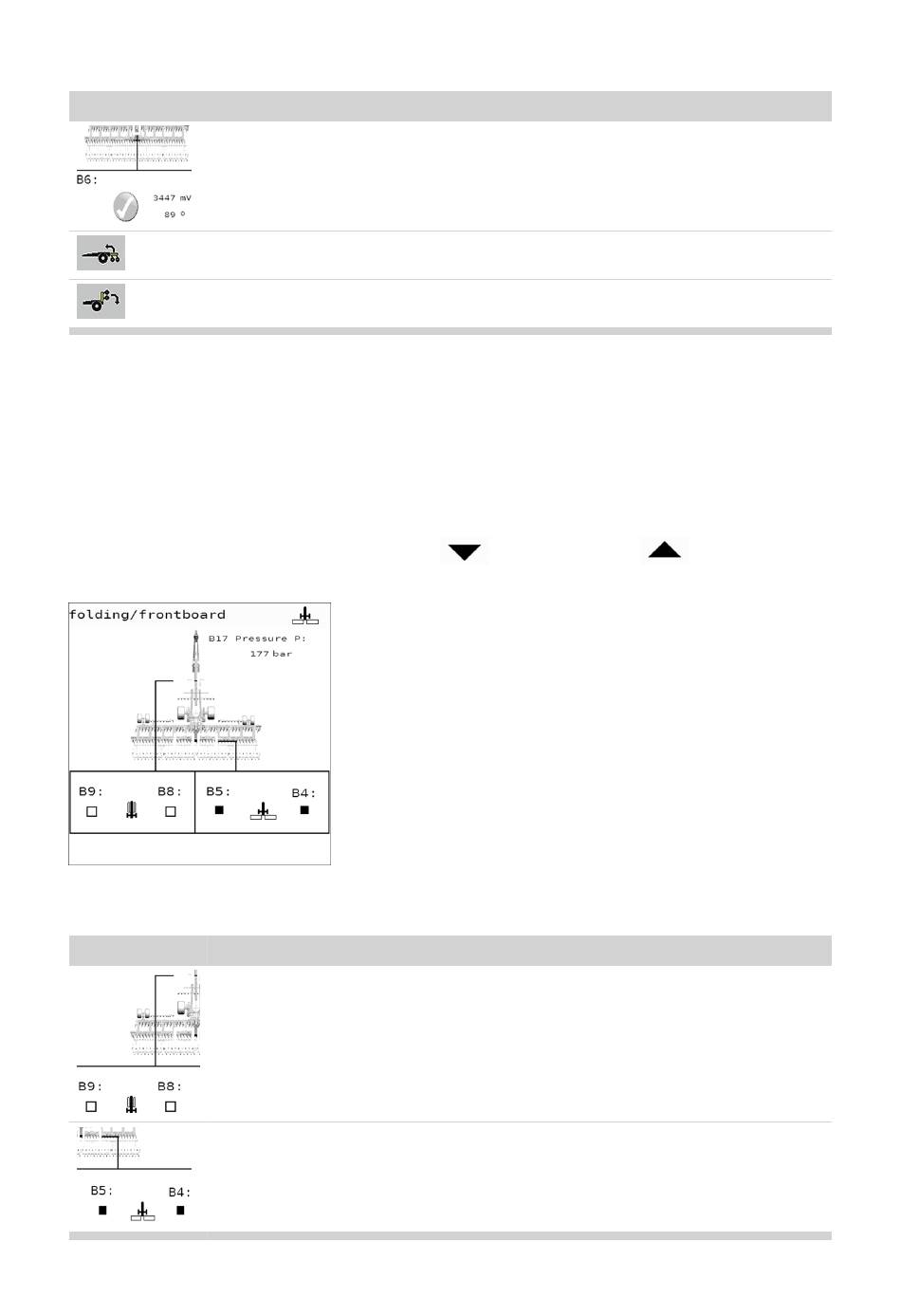

Explication des symboles
Symbole
Description
Capteur "vérin d'extension repliable" (B6) avec valeurs
La ligne courte qui pointe vers le vérin indique la position du capteur.
Vérin de l'extension repliable - Atteindre la position de transport
Vérin de l'extension repliable - Atteindre la position de travail
Afficher le menu "Position des extensions repliables / Frontboard (planche de nivelle-
ment avant)
Condition préalable
•
Menu "TEST" affiché.
Procédure
►
Afficher le menu: Appuyer sur la touche
le menu s'affiche.
Explication des symboles
Symbole
Description
Capteurs pour la "position de transport des extensions repliables" (à gau-
che B9, à droite B8) avec affichage d'état.
La ligne supérieure indique la position du capteur.
Capteurs pour la "position de travail de l'extension repliable" (à gauche
B5, à droite B4) avec affichage d'état.
La ligne supérieure indique la position du capteur.
9740.fr-FR.80Y.0
Utilisation du terminal de commande
ou sur la touche
Notice d'utilisation TERRADISC 8001 T
jusqu'à ce que
| 65
