Fonctionnement
Fixation du câble de rupture (valve de freinage d'urgence hydr. frein
à conduite unique H1L)
RENSEIGNEMENT
Si le tracteur est équipé de points d'attache inadaptés pour le câble de rupture, faire monter
les points d'attache correspondants par un partenaire Pöttinger.
Les conditions suivantes doivent être remplies pour le montage ultérieur.
Pour que le freinage d'urgence soit déclenché dans tous les cas, la force de traction du câble
doit agir sur le connecteur dans la plage angulaire prescrite et le support du câble doit être
dimensionné en conséquence. Voir les schémas suivants.

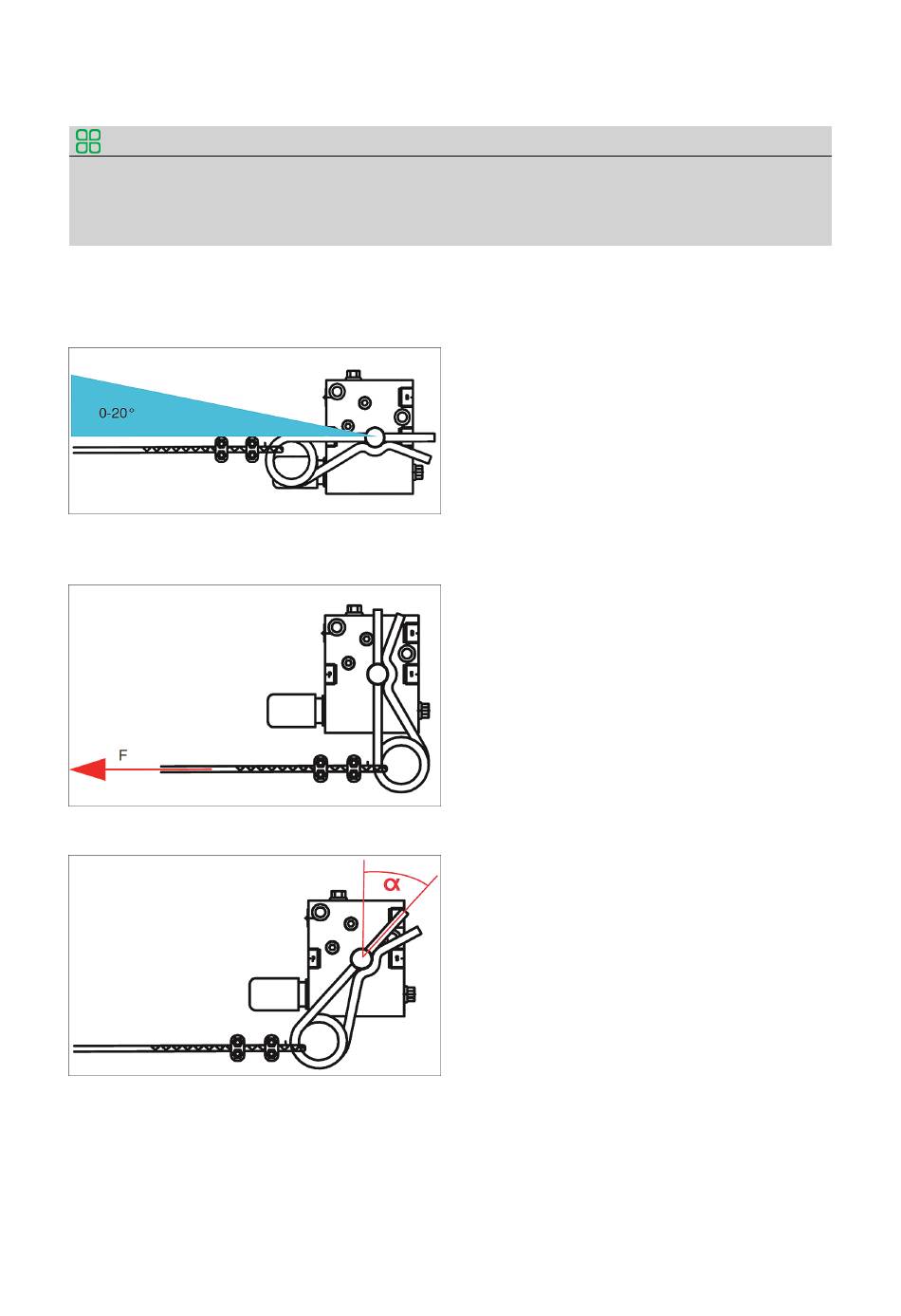

0-20 ° = Plage angulaire obligatoire du câble de traction lors du déclenchement de la soupa-
pe de frein d'urgence
F = câble de rupture, sens de la force d'actionnement
alpha = angle variable de la soupape de frein d'urgence lors de l'activation
72 |
Notice d'utilisation TERRADISC 8001 T
9740.fr-FR.80Y.0
