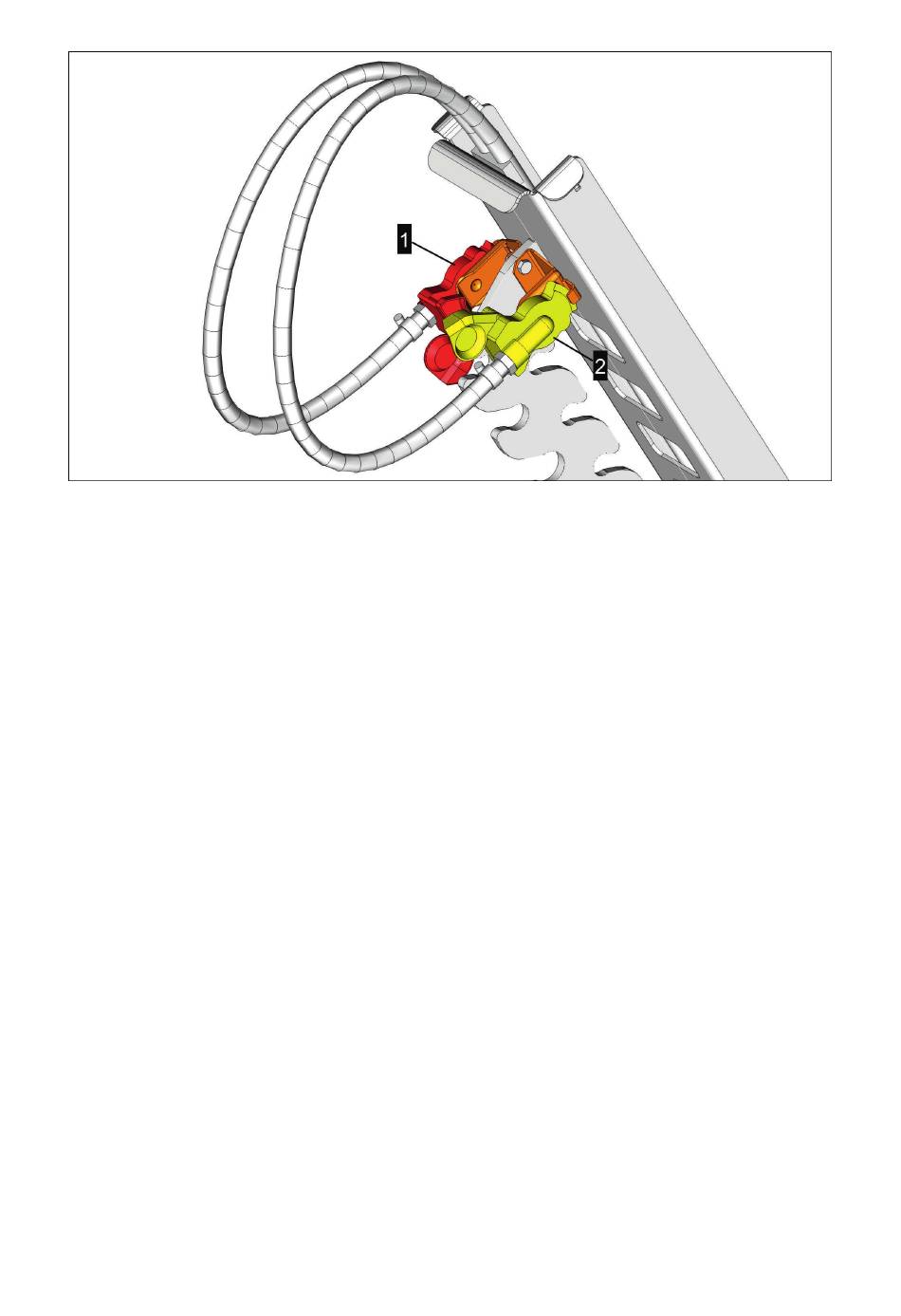

Porte-tuyaux - description des symboles
1 = Flexible rouge (réserve d'air)
2 = Flexible de freinage
Raccordement des flexibles du système de freinage pneumatique.
Condition préalable
•
Machine attelée et sécurisée sur tracteur approprié.
•
Tracteur complètement et suffisamment lesté.
Procédure
1
Serrer le frein de parc du tracteur.
2
Relever légèrement et tourner les têtes d'accouplement jaune ((1) et rouge (alimentation
de la réserve) (2) afin de les libérer de leur support.
3
Retirer les capuchons de protection des prises d'accouplement et nettoyer celles-ci avec
un chiffon non pelucheux si nécessaire.
4
Inspecter visuellement le joint des têtes d'accouplement et le remplacer s'il est endom-
magé.
Voir "Vérifier les flexibles de frein et les raccords" sur page 142.
5
En premier, apposer la prise jaune sur la prise pneumatique jaune du tracteur.
•
Tourner la tête d'accouplement afin de l'insérer et verrouiller la prise.
6
Puis apposer la tête d'accouplement rouge sur la prise pneumatique rouge du tracteur.
•
Tourner la tête d'accouplement afin de l'insérer et verrouiller la prise.
•
Lors de l'accouplement du flexible (d'alimentation en pression) rouge, la pression
provenant du tracteur fait sortir automatiquement le bouton de commande de la val-
ve de freinage de l'outil remorqué.
7
Contrôler le positionnement des accouplements et leur étanchéité.
8
Enlever les cales de roue et les ranger.
