Régler l'attelage côté machine de manière à ce que la surface d'appui de l'anneau
de levage ou la surface inférieure de l'attelage à boule soit à l'horizontale (+/- 3°).
▷
Approcher le tracteur de l'attelage pour que l'axe puisse y être mis.
▷
Serrer le frein de parc du tracteur pour éviter tout roulage.
▷
Mettre l'axe (1) dans l'attelage.
▷
Sécuriser l'axe avec la goupille (2) .
Monter le terminal de commande

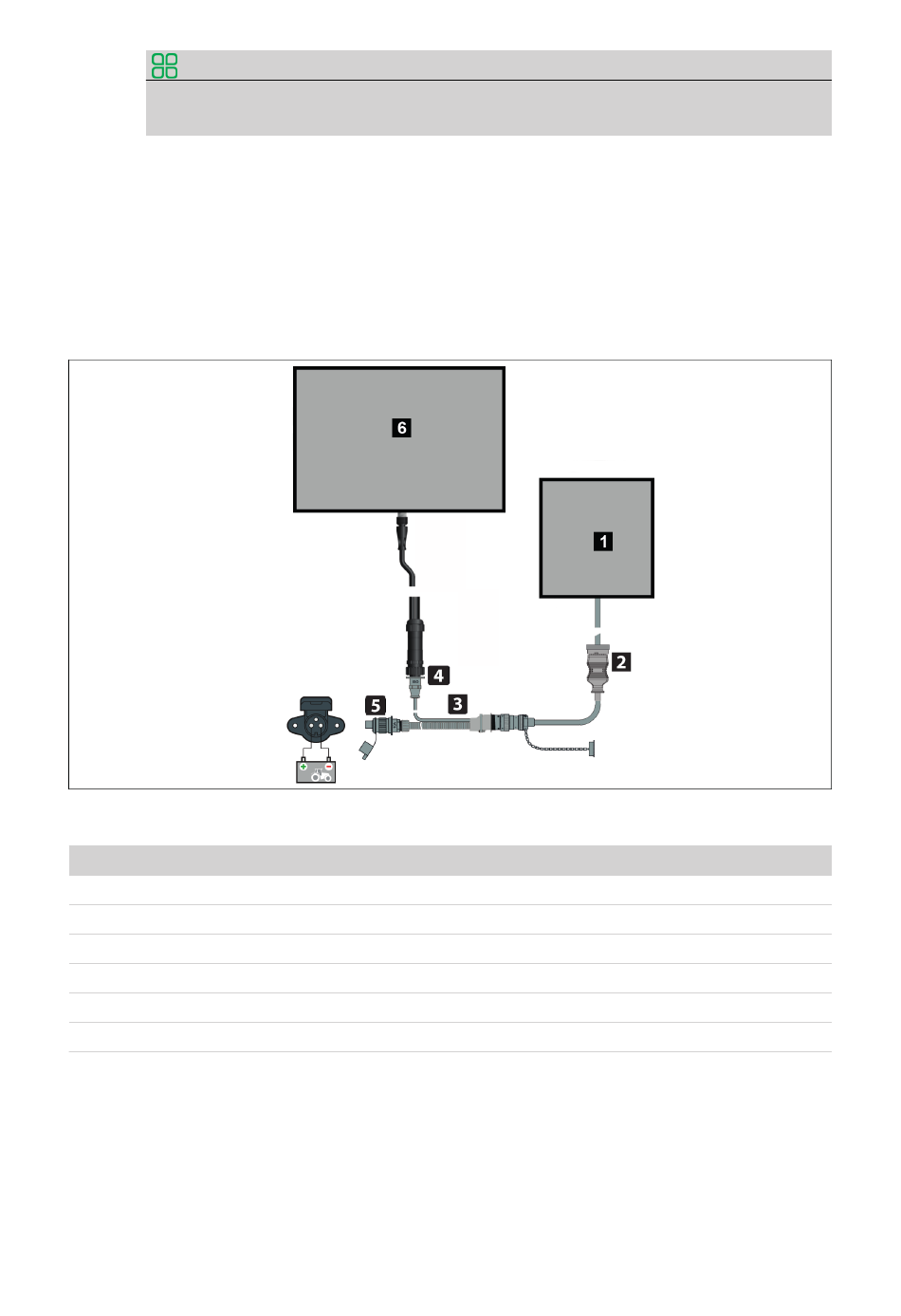

Fig.: Schéma de connexion
Position
Désignation
1
Calculateur de tâches machine (illustration schématique)
2
Câble de connexion machine-tracteur
3
Câble d'interface en Y
4
Câble de transmission des données
5
Câble d'alimentation
6
Terminal de commande (illustration schématique)
Procédure
►
Faire passer les câbles de connexion dans la cabine du tracteur.
►
Positionner soigneusement le faisceau. Pendant le fonctionnement, le câble ne doit être
ni écrasé, ni détendu, ni plié.
9740.fr-FR.80Y.0
Notice d'utilisation TERRADISC 8001 T
Fonctionnement
| 109
