FR

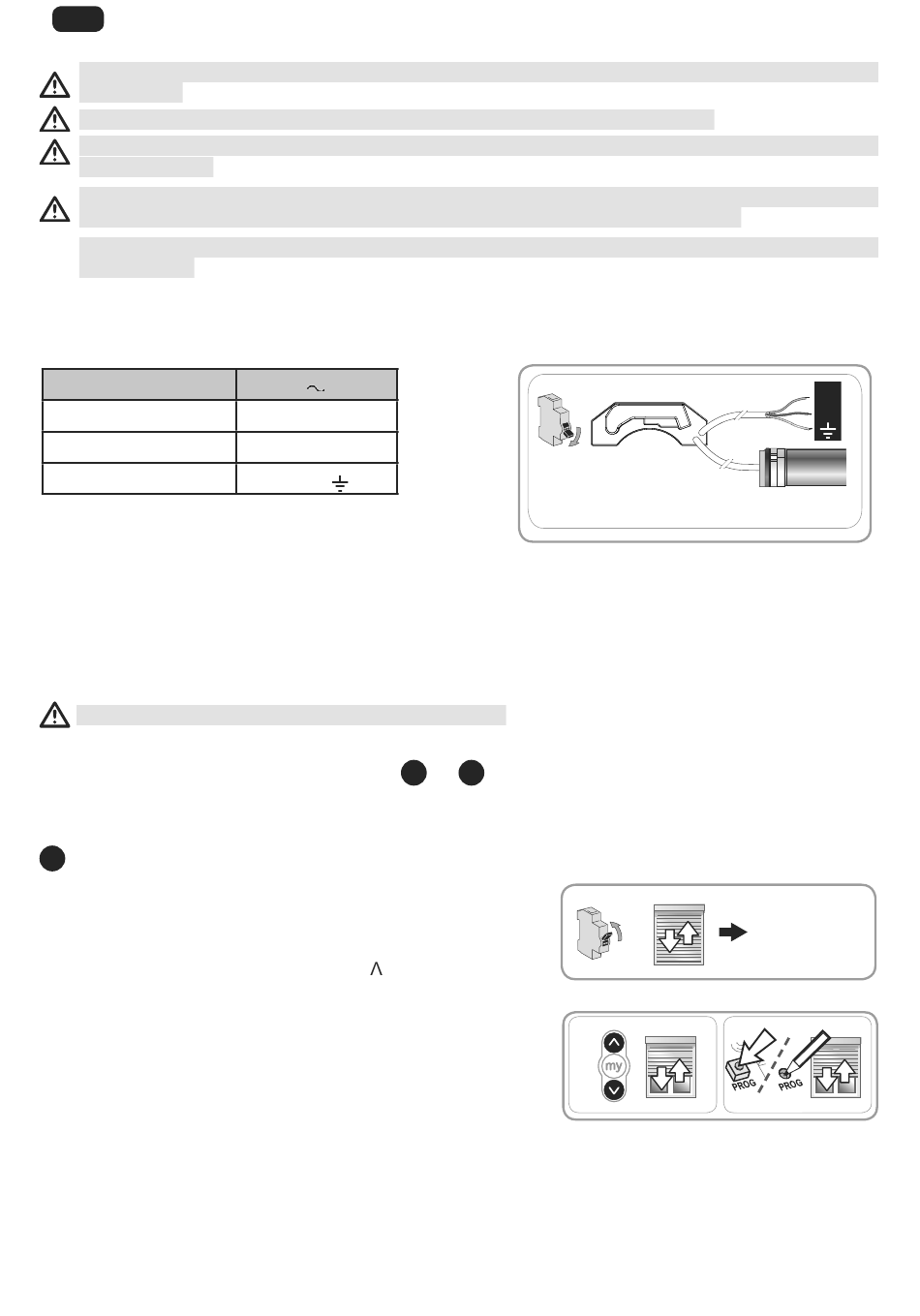

2.2. CÂBLAGE
Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou
un fourreau.
Attacher les câbles pour éviter tout contact avec une partie en mouvement.
Le câble de l'OXIMO 40 AUTO io n'est pas démontable. S'il est endommagé, retourner la moto-
risation au SAV.
Si la motorisation est utilisé en extérieur, et si le câble d'alimentation est de type H05 VVF alors
installer le câble dans un conduit résistant aux UV, par exemple sous goulotte.
1
Toujours faire une boucle sur le câble d'alimentation pour éviter la pénétration d'eau dans la
motorisation !
Couper l'alimentation secteur.
-
Connecter la motorisation selon les informations du tableau ci-dessous :
-
Câble
Bleu
Marron
Jaune/Vert
2.3. MISE EN SERVICE
Cette notice décrit la mise en service à l'aide d'un point de commande local io-homecontrol
de type Smoove io.
Une seule motorisation doit être alimentée à la fois
Mettre sous tension et suivre la procédure
motorisé :
À la mise sous tension, le produit motorisé effectue un bref mouvement
A
La validation des réglages est effectuée et aucun point
de commande io n'est enregistré.
Enregistrer le premier point de commande local io
Somfy :
$SSX\HU HQ PrPH WHPSV VXU
commande local io Somfy jusqu'au bref mouvement
du produit motorisé.
2) Faire un appui bref sur le bouton PROG du point de
commande local io Somfy : le produit motorisé effec-
tue un bref mouvement, le point de commande est
enregistré.
Passer au chapitre Utilisation et maintenance.
6
230V
50Hz
Neutre (N)
Phase (L)
Terre ( )
HW 9 GX SRLQW GH
Images non contractuelles
OFF
A
B
ou
en fonction de la réaction du produit
Copyright © 2014 Somfy SAS. All rights reserved.
ON
1)
2)
PROG
N
L
®
Somfy
Enregistrement
du 1er point de
commande
local io Somfy
