DE

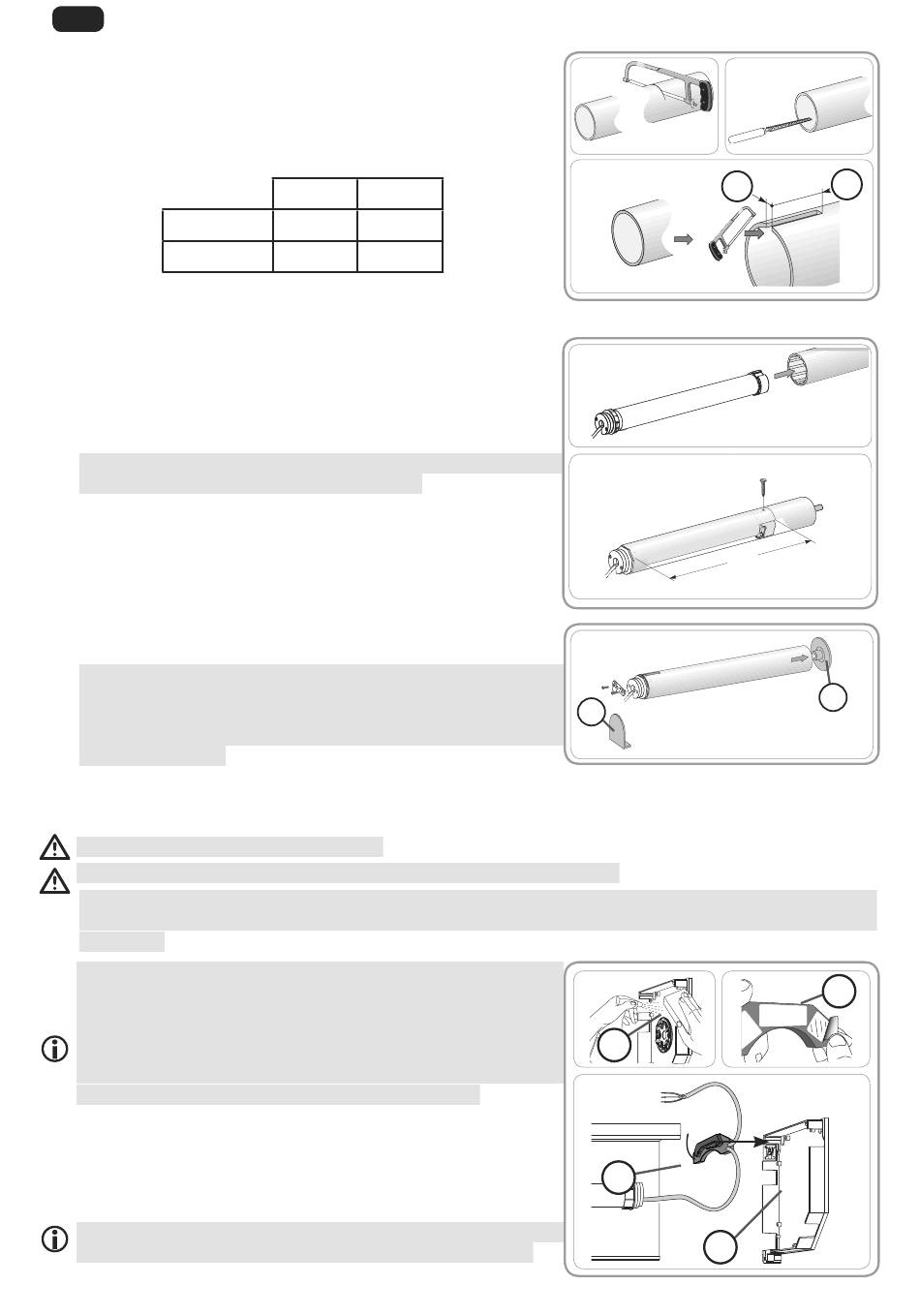

2.1.2. Vorbereitung der Welle
1) Schneiden Sie die Welle auf die gewünschte Länge zu.
2) Entgraten Sie die Welle und entfernen Sie die Späne.
3) Versehen Sie Wellen, die auf der Innenseite glatt sind, mit
einer Ausklinkung mit folgenden Maßen:
Ø 40 x 1
Ø 40 x 1,5
2.1.3. Zusammenbau von Antrieb und Welle
1) Führen Sie den Antrieb in die Welle ein.
Positionieren Sie bei auf der Innenseite glatten Wellen die
Ausklinkung am Führungszapfen des Adapters.
2) Befestigen Sie die Welle am Mitnehmer je nach Länge (L1)
mithilfe von Schrauben oder Blindnieten.
1
Schrauben bzw. Blindnieten dürfen nur am Mitnehmer
angebracht werden, niemals am Antrieb.
2.1.4. Einbau der Wellen-Antriebs-Einheit
Bringen Sie die Wellen-Antriebs-Einheit am Gegenlager f und
am Antriebslager g an:
1
Vergewissern Sie sich, dass die Wellen-Antriebs-Einheit
am Gegenlager verriegelt ist. Damit wird verhindert,
dass sich die Befestigung der Welle mit dem Antrieb
YRP *HJHQODJHU O|VW ZHQQ GHU 5ROOODGHQ VHLQH XQWHUH
Endlage erreicht.
2.1.5. Montage des Elektronikteils
Nach dem Einbau des Antriebsteils in die Welle ist das Elektronikteil am Rollladenkasten zu montieren.
Durchtrennen Sie nicht die Antenne!
Beschädigen Sie nicht die Antenne! Gefahr eines Stromschlags!
Das mitgelieferte Klebeband ist nur für eine einmalige Verwendung bestimmt! Immer das von
1
Somfy mitgeliefert Klebeband verwenden. Die Verwendung jeglicher anderer Klebemittel ist
untersagt!
Wenn der Rollladen nicht mit einem Flansch ausgerüstet
ist, muss zusätzlich zum Klebeband ein Befestigungsmittel,
beispielsweise
Das gewählte zusätzliche Befestigungsmittel muss
gewährleisten, dass das Elektronikteil unter allen
Betriebsbedingungen des Rollladens im hinteren Bereich
der Seitenwand des Rollladenkastens verbleibt.
Reinigen Sie die Innenseite (C) des Rollladenkastens.
1)
Entfernen Sie die Schutzfolie vom Elektronikteil (B).
2)
Kleben Sie das Elektronikteil (B) an der Seitenwand (C) des
3)
Rollladenkastens fest.
Führen Sie das Versorgungskabel durch eine Kabeltülle
mit Zugentlastung am Ausgang des Rollladenkastens.
14
d
6 mm
8,5 mm
7 mm
8,5 mm
Kabelbinder,
verwendet
Abbildungen nicht bindend.
e
werden.
Copyright © 2014 Somfy SAS. All rights reserved.
1)
2)
3)
d
1)
2)
L1
g
1)
2)
C
3)
B
C
e
f
B
