10

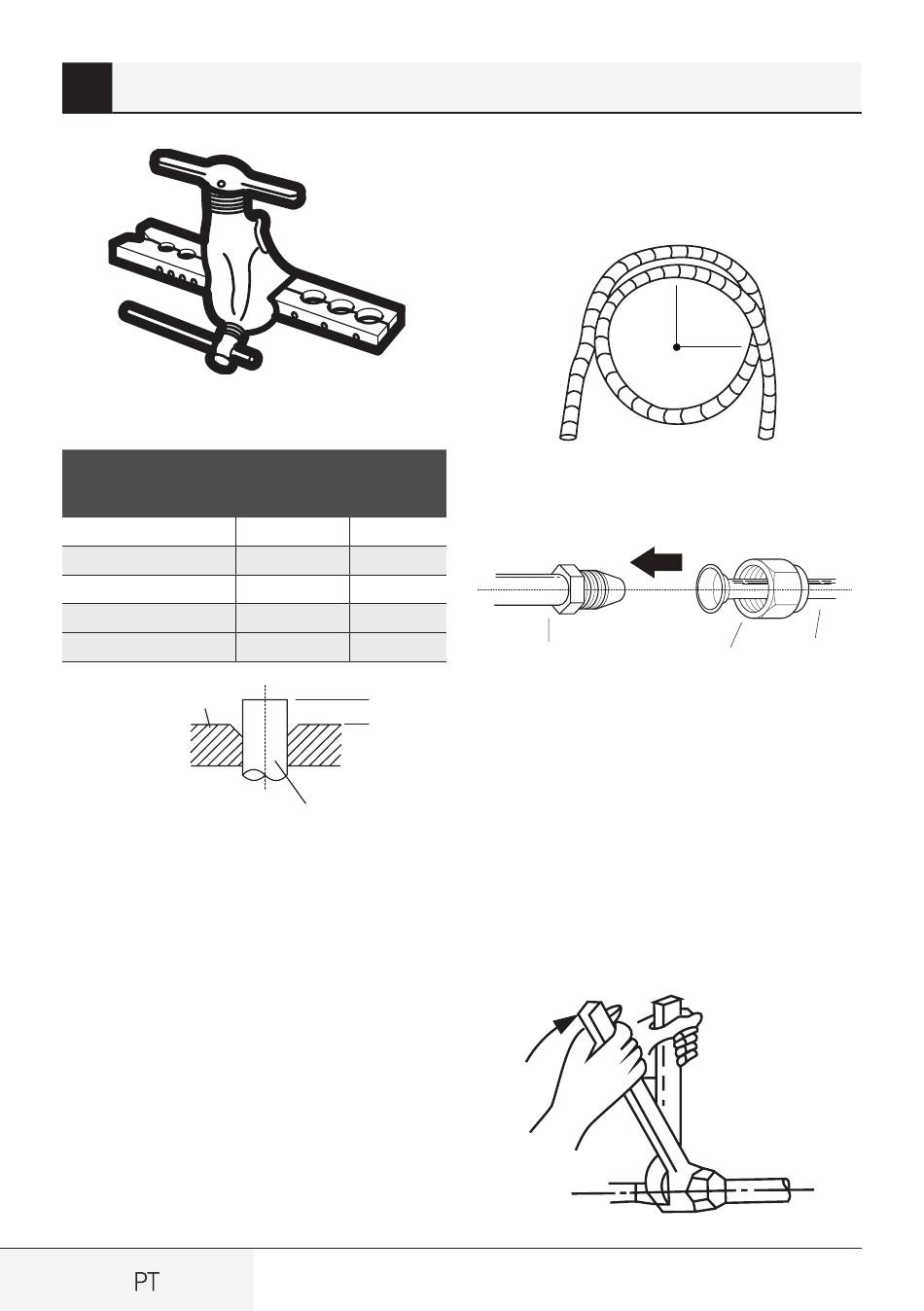

Ligação da tubagem de refrigeração
Extensão da tubagem além da forma de
alargamento
Diâmetro exterior
do tubo (mm)
Ø 6,35
Ø 9,52
Ø 12,7
Ø 16
Ø 19
Forma de alargamento
6. Coloque a ferramenta de alargamento na forma.
7. Rode a pega da ferramenta de alargamento
no sentido dos ponteiros do relógio até alargar
totalmente o tubo.
8. Retire a forma e a ferramenta de alargamento e,
em seguida, verifique a existência de rachas e
alargamento na extremidade do tubo.
Passo 4: Ligue os tubos
Ao ligar os tubos de refrigeração, tenha cuidado
para não apertar demasiado ou deformar a
tubagem de alguma maneira. Primeiro deve ligar
o tubo de baixa pressão e, em seguida, o tubo de
alta pressão.
314
306 / 324 PT
/ 334
A (mm)
Mín.
Máx.
0,7
1,3
1,0
1,6
1,0
1,8
2,0
2,2
2,0
2,4
A
Tubo
Raio mínimo de curvatura
Quando dobrar a tubagem de ligação do
refrigerante, o raio mínimo da curvatura é 10 cm.
Instruções para ligar a tubagem à unidade
interior
1. Alinhe o centro dos dois tubos que vai ligar.
Tubagem da unidade interior
2. Aperte a porca de alargamento o mais possível
à mão.
3. Usando uma chave inglesa, aperte a porca à
tubagem da unidade.
4. Enquanto segura firmemente a porca na
tubagem da unidade, utilize uma chave
dinamométrica para apertar a porca de
alargamento de acordo com os valores na
tabela de Requisitos de torque abaixo.
Desaperte ligeiramente a porca de alargamento
e volte a apertar.
Ar condicionado tipo split / Manual de utilizador
Ar condicionado tipo split / Manual de utilizador
≥ 10 cm
Raio
(4 pol.)
Tubo
Porca de alargamento
