Priorité ECS
Indirect DHW Priority
Le sélectionne la priorité sur le système de
chauffage central . Cela permet une récupération rapide du réservoir
ECS indirect .
Arrêt
La priorité ECS n'est pas fournie . La pompe du système fonctionne
lorsqu'un appel de chauffage central est présent .
Allumé
Lorsque des appels simultanés pour l'eau chaude sanitaire (ECS) et
le chauffage central sont présents, la pompe du système est arrêtée
pour accorder la priorité au réservoir d'ECS .
Lorsqu'il y a des appels simultanés ECS et tekmarNet, la pompe
du système peut continuer à fonctionner . Si les chaudières ne sont
pas en mesure de maintenir la température cible de la chaudière,
les zones tekmarNet sont fermées séquentiellement à l'aide de
la communication tekmarNet pour fournir la priorité . L'ordre de
séquence arrête le thermostat avec l'adresse 24 en premier et
l'adresse 1 en dernier .
Contournement de priorité
La commande comprend un contournement de priorité ECS indirect
pour empêcher le bâtiment de refroidir trop ou une condition de gel
potentiel en cas de défaillance d'un aquastat ou d'un capteur ECS .
La durée est réglable de 20 à 240 minutes . Une fois que le temps
de priorité autorisé est écoulé, la commande annule la priorité ECS
et reprend le chauffage central . La priorité ECS ne reprend pas tant
que les appels de chauffage central ou ECS ne sont pas supprimés,
puis réappliqués .
Priorité ECS conditionnelle
Si la température de l'eau de la chaudière est maintenue au niveau
ou au-dessus de la température cible de la chaudière pendant le
fonctionnement de l'eau chaude sanitaire (ECS), le chauffage de
l'ECS et le chauffage central se produisent simultanément .
Post-vidange ECS
Après que l'appel ECS soit supprimé, le régulateur effectue une
après-purge . Le régulateur éteint les chaudières et continue de faire
fonctionner la pompe ECS et la pompe du système pour purger
la chaleur résiduelle des chaudières dans le réservoir ECS . La
commande continue cette purge jusqu'à ce que l'une des conditions
suivantes soit remplie :
1 . La température de sortie de la chaudière chute de 20°F (11,0°C)
en dessous de la température cible ECS .
2 . La température du réservoir ECS dépasse la consigne ECS plus
1/2 du différentiel ECS .
3 . Deux minutes s'écoulent .
Remarque : S'il y a un appel de chauffage en même temps qu'un
appel ECS, le régulateur effectue plutôt une purge de mélange ECS .
Purge de mélange ECS
Après le fonctionnement de l'ECS, les chaudières peuvent être
extrêmement chaudes . En même temps, les zones de chauffage
peuvent avoir considérablement refroidi après avoir été éteintes
pendant un certain temps . Lors du redémarrage du système de
chauffage après un appel ECS avec priorité, le régulateur éteint la
chaudière et continue de faire fonctionner la pompe ECS tandis que
la pompe du système est allumée . Cela permet à une partie de l'eau
de retour ECS de se mélanger avec l'eau de retour refroidie des
zones et de tempérer l'eau de retour de la chaudière .
ECS avec chauffage par plancher radiant
Si le chauffage ECS doit être intégré dans un système basse
température, tel qu'un système de chauffage par plancher radiant, un
dispositif de mélange est souvent installé pour isoler la température
élevée de l'eau de départ ECS de la température plus basse du
système . Si un dispositif de mélange n'est pas installé, de l'eau
36
à haute température pourrait être fournie au système à basse
température tout en essayant de répondre à l'appel d'eau chaude
domestique . Cela peut endommager le système de chauffage à
basse température .
Le régulateur est capable de fournir un chauffage ECS dans un tel
système tout en minimisant le risque que la température dans le
système de chauffage dépasse la température de l'eau de départ
prévue . Pour ce faire, les conditions suivantes doivent être remplies :
• Toutes les chaudières disponibles sont réglées à condensation .
• Type ECS réglé sur Système .
• Priorité ECS indirecte réglée à Activé .
• Le système tekmarNet est présent (si la pompe du système
pendant le fonctionnement ECS est réglée sur On (Activé)
Lors d'un appel ECS, la commande fournit la priorité ECS en envoyant
un message sur le bus de température de la chaudière aux
thermostats tekmarNet pour arrêter les zones de chauffage pendant
un certain temps . La durée est basée sur la température de l'air
extérieur, ou la durée sélectionnable, comme décrit dans la section
Remplacement prioritaire de l'eau chaude domestique . Cependant,
si l'appel ECS n'est pas satisfait dans le délai imparti, la chaudière
s'arrête et la chaleur de la chaudière est purgée dans le réservoir
ECS . Une purge de mélange ECS se produit afin de réduire la
température de l'eau de la chaudière et une fois que la température
d'alimentation de la chaudière est suffisamment réduite, le contact
de la pompe ECS s'arrête . Les zones du système de chauffage
peuvent s'allumer pendant un certain temps pour empêcher le
bâtiment de refroidir . Après une période de chauffage, et si l'appel
ECS est toujours présent, la commande arrête le système de
chauffage et fournit de nouveau de la chaleur au réservoir ECS .
Limite de chaudière ECS
Les réglages de limitation indirecte de la chaudière à eau chaude
domestique limitent le nombre de chaudières disponibles pour le
chauffage à eau chaude domestique afin d'éviter les courts cycles
indésirables de chaudière . Cela ne s'applique que lorsqu'il y a un
appel ECS . S'il y a un appel de chauffage central, de consigne
constante ou de consigne à distance, la limite de la chaudière est
supprimée et toutes les chaudières sont disponibles .

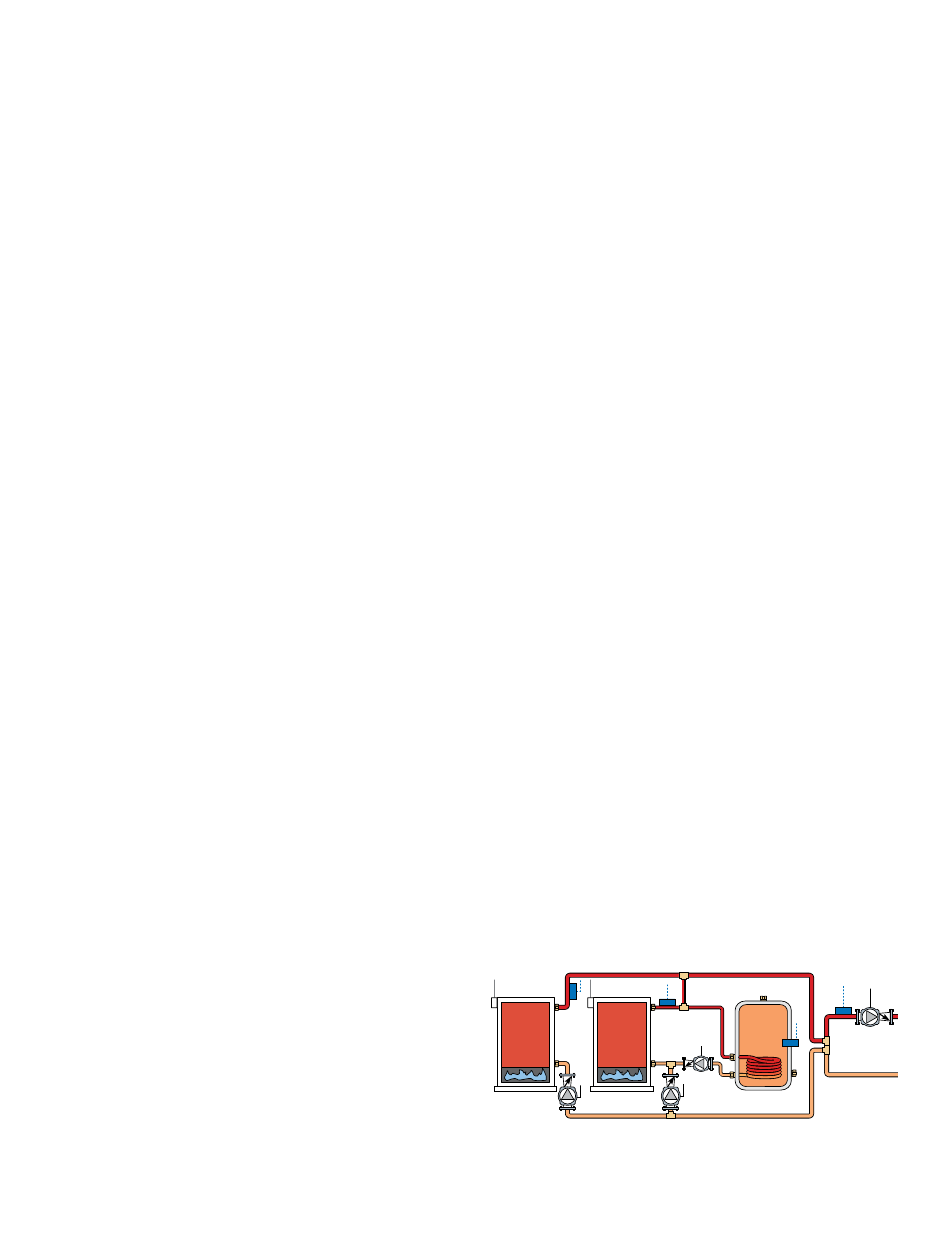

Fonctionnement du type ECS à bras latéral
Le réservoir d'eau chaude domestique indirecte est raccordé en
parallèle dans la tuyauterie près de la chaudière de la chaudière 1 .
Un aquastat de réservoir ECS est utilisé pour créer l'appel ECS,
et un capteur ECS est utilisé pour réguler la température de l'eau
d'échange thermique de la chaudière, afin d'empêcher la chaudière
de se déclencher en raison de sa limite de température maximale
interne . Lorsqu'un appel ECS est présent, la pompe ECS s'allume et
la pompe de chaudière 1 s'éteint . Cette configuration de tuyauterie
permet un chauffage central simultané et un chauffage du réservoir
ECS, le réservoir ECS bénéficiant de la pleine capacité de la sortie
de chauffage de la chaudière 1 . Une fois l'appel du réservoir ECS
satisfait, la chaudière 1 est éteinte et une après-purge de 2 minutes
de la pompe ECS a lieu, après quoi la chaudière 1 est disponible
pour reprendre le chauffage central si nécessaire .
Bras latéral
