Fonctionnement
6. Trois secondes après la réussite du test, l'écran affiche la capacité de cou-
rant maximale du chargeur connecté, la ou les lignes de phase détectées
et l'état du pilote de commande, comme illustré à la Figure 5.4 ci-dessous.
Pour cette étape, l'état affiché doit être B, ce qui indique que le chargeur
est connecté mais qu'il ne se charge pas. Si l'état du CP ne devient pas B
au bout de 10 secondes, la condition FAULT s'affiche à nouveau.

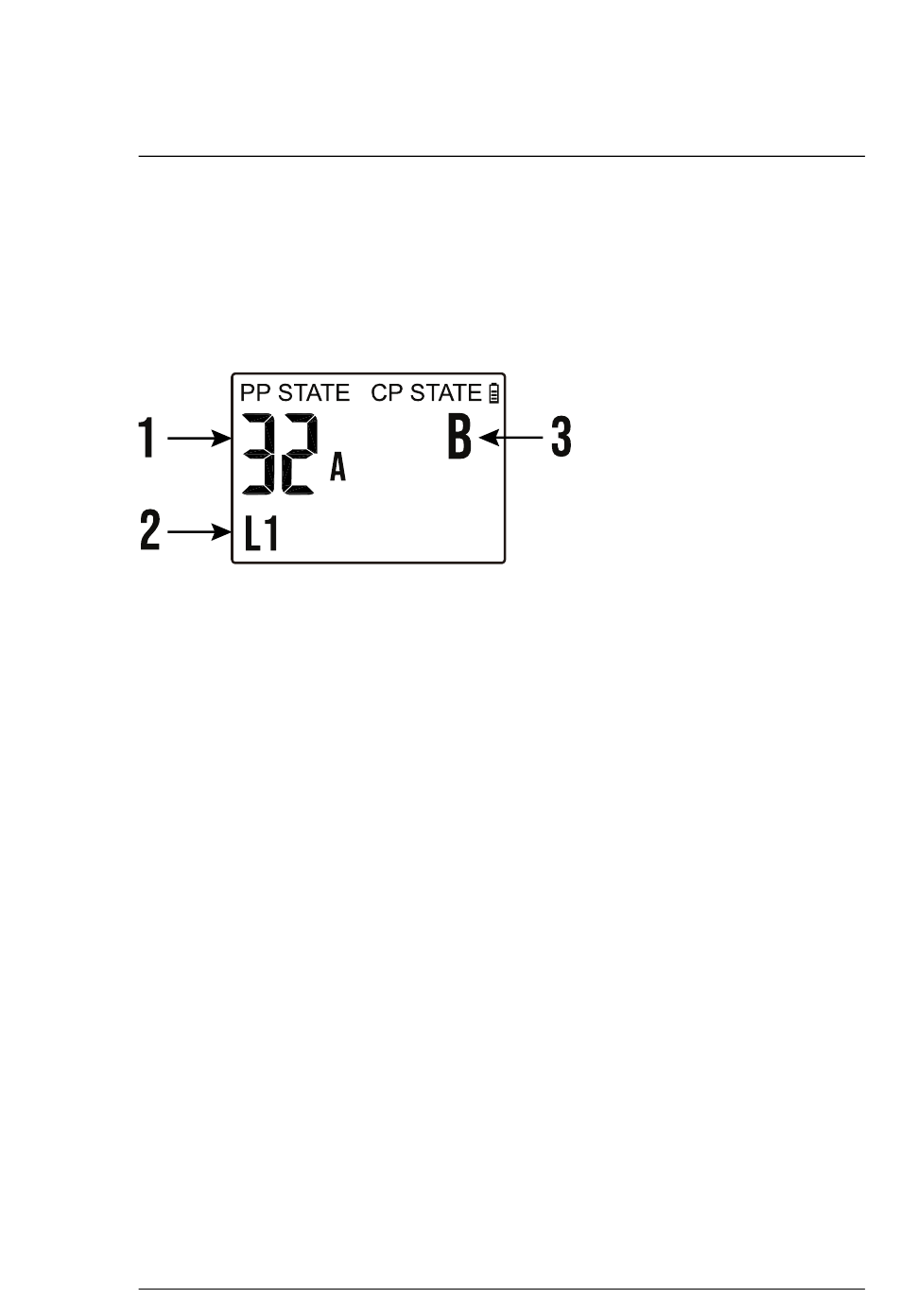

Figure 5.4 Les signaux du pilote de commande (CP) et du pilote de détection de proximité
(PP) indiquent la capacité de courant maximale d'un chargeur connecté (1), la ou les lignes
de phase détectées (2) et l'état (3).
REMARQUE : si vous effectuez un PRÉTEST PE alors que le EV45 n'est pas
relié au chargeur, le test réussit, mais le pilote de commande affiche E (Er-
reur), au lieu de B.
#NAS100248; r. AB/104615/104622; fr-FR
