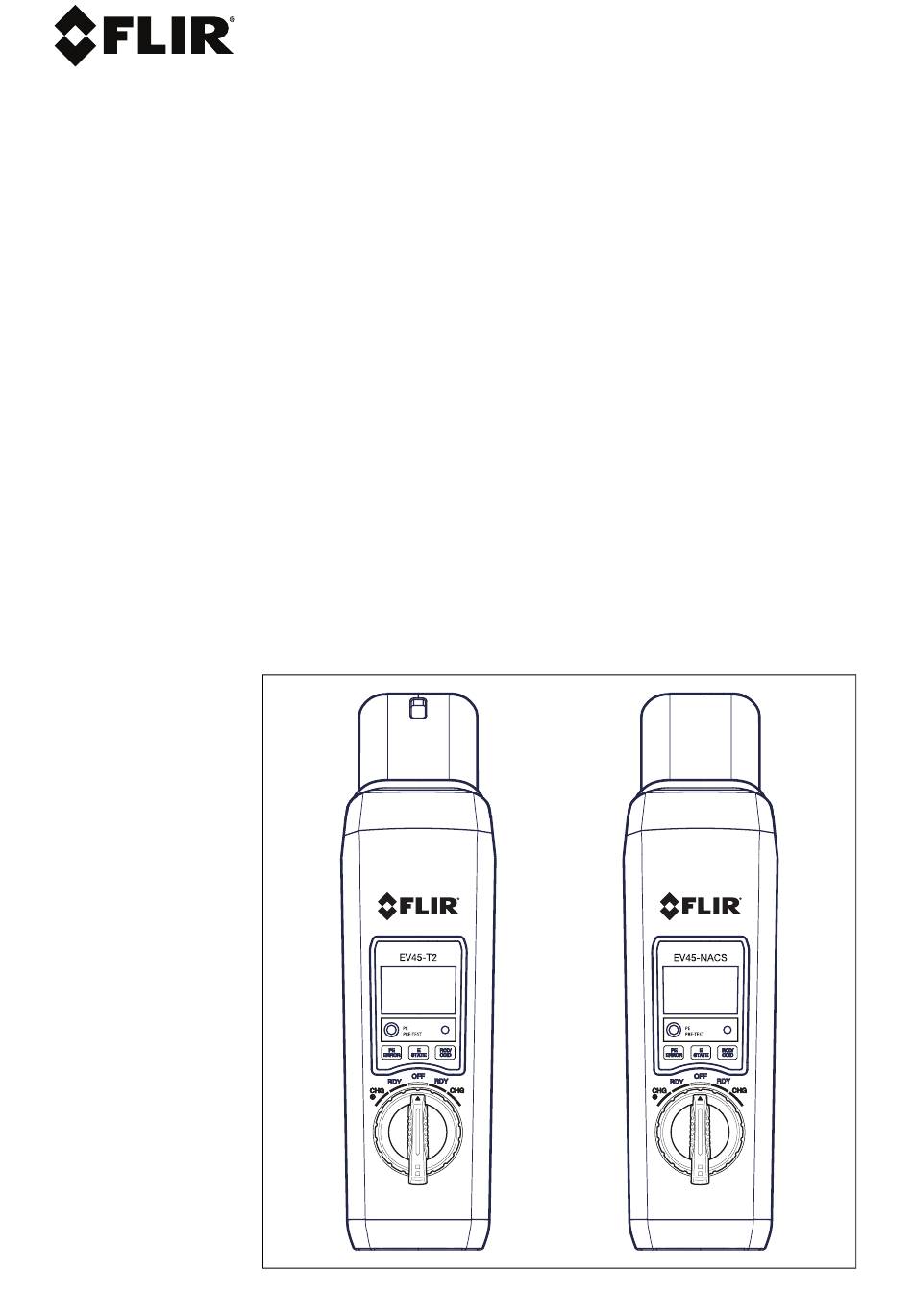

- Page 1 DÉMARRAGE RAPIDE Adaptateur de test de chargeur pour véhicules électriques MODÈLES EV45-NACS et EV45–T2...
- Page 2 Téléchargez le manuel d'utilisation sur le site Web de FLIR pour obtenir des instructions complètes. EV45–NACS Le FLIR EV45-NACS est conçu pour tester les bornes de recharge NACS et les prises murales secteur dans les installations commer- ciales et résidentielles nord-américaines. Il est équipé d'une fiche mâle NACS intégrée et est compatible avec les bornes SAE J1772...
- Page 3 Descriptions Capuchon de protection pour fiche Écran couleur Pavé de PRÉTEST DE PRO- TECTION À LA TERRE (PE) Vert (SUCCÈS), Rouge (DÉFAUT) Boutons de commande Commutateur rotatif Bornes de sortie Le pilote de proximité (PP) in- dique le courant nominal max. du chargeur États du pilote de commande (CP) : A (déconnecté), B...
- Page 4 Prise en main rapide CONNEXIONS • Branchez l'EV45 sur le port de la borne de recharge. Utilisez le convertisseur fourni pour qu'il corresponde au type de fiche, le cas échéant. • Initialisez la borne de recharge. Pour les chargeurs commer- ciaux, cette opération s'effectue généralement en scannant un code QR à...
- Page 5 2. Attendez 3 secondes et placez votre doigt sur le pavé de PRÉ- TEST DE PROTECTION À LA TERRE pour effectuer le test de protection à la terre. PASS (Succès) ou FAULT (Défaut) clignote 3 fois en bas à droite. Retirez votre doigt. 3.
- Page 6 2. Appuyez sur le bouton PE ERROR (Erreur de protection à la terre) pendant plus de 2 secondes. L'écran affichera PE ER- ROR, puis PASS ou FAULT clignotera. 3. Si FAULT s'affiche, le chargeur n'a pas répondu correctement à une simulation d'erreur de protection à la terre et doit donc être réparé.
- Page 7 EV45 et DM286 pour plus d'informations. TESTEURS DE RÉSISTANCE D'ISOLEMENT Un testeur de résistance d'isolement externe, tel que le FLIR IM75– 2, peut être utilisé pour vérifier l'intégrité de l'isolement du câble du chargeur. Connectez d'abord l'EV45 à la borne de recharge, puis connectez le testeur à...
- Page 8 Spécifications GÉNÉRAL EV45–T2 EV45–NACS Affichage Type FSTN couleur Prise Fiche mâle CEI 62196- Fiche NACS 2 type 2 Accessoire CEI 62196-2 type 2 > NACS > SAE J1772 convertisseur SAE J1772 type 1 type 1 Catégorie CAT II 300 V PHYSIQUE Poids 600 g (1,3 lb)
- Page 9 Assistance clientèle Liste des numéros d'assistance https://support.flir.com/contact téléphonique Réparation, étalonnage et assistance https://support.flir.com technique Garantie Ce produit est protégé par la garantie limitée de trois ans FLIR. Rendez-vous sur www.flir.com/testwarranty pour consulter le docu- ment de garantie. #NAS1002159; r. AB/104216/104219; fr-FR...
- Page 10 #NAS1002159; r. AB/104216/104219; fr-FR...
