Description du produit

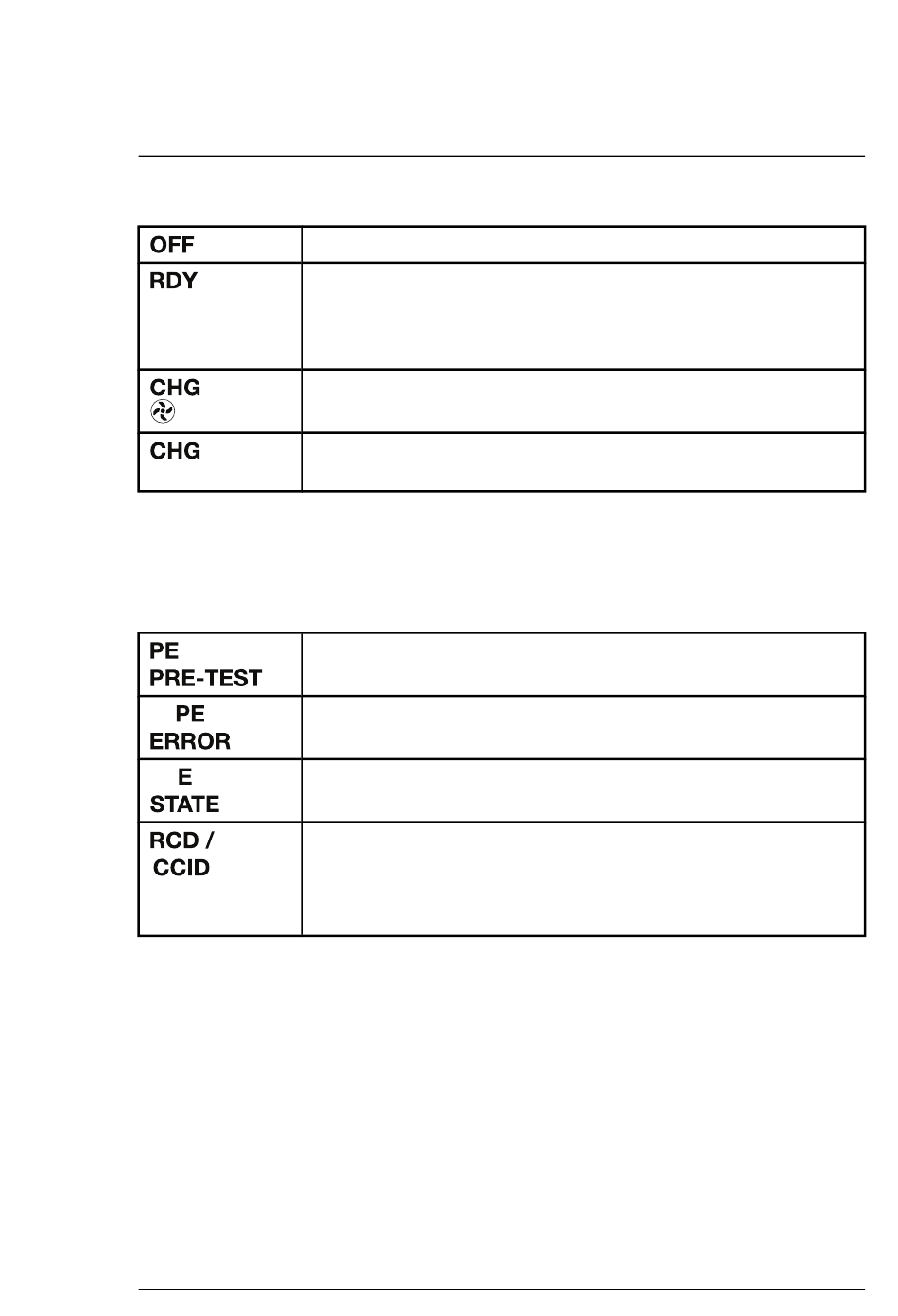

3.2 Commutateur rotatif
3.3 Boutons de commande
Mise en garde : le tableau ci-dessous fournit une brève explication de
chaque bouton. Pour des raisons de sécurité, veuillez lire les sections réfé-
rencées ci-dessous avant tout test.
3.4 Voyant LED
Le voyant LED à droite du bouton PE PRE-TEST s'allume en vert lorsqu'un
test réussit et en rouge lorsqu'un test échoue. Voir Figure 3.1.
#NAS100248; r. AB/104615/104622; fr-FR
Sélectionnez cette position pour éteindre l'adaptateur.
État de veille (prêt). Tournez le commutateur en position RDY sur la
gauche si une ventilation est nécessaire (généralement nécessaire
pour les chargeurs en intérieur), sinon, tournez le commutateur en
position RDY sur la droite.
Sélectionnez cette position pour commencer le test lorsque le sys-
tème de charge est ventilé.
Sélectionnez cette position pour commencer le test lorsque le sys-
tème de charge n'est pas ventilé.
Plaque de contact (?) utilisée pour le pré-test de protection à la terre
(PE). Voir section 5.3.
Bouton permettant de simuler une erreur de protection à la terre. Voir
section 5.4.
Bouton permettant de simuler une condition d'erreur où le signal du
pilote de commande est en court-circuit à la masse. Voir section 5.5.
Bouton de test de la protection de court-circuit du chargeur. Voir
section 5.6.
Remarque : L'exécution de ce test déclenche le disjoncteur qui ali-
mente la borne de recharge.
