Utilisation
8.2
Panneau chirurgien

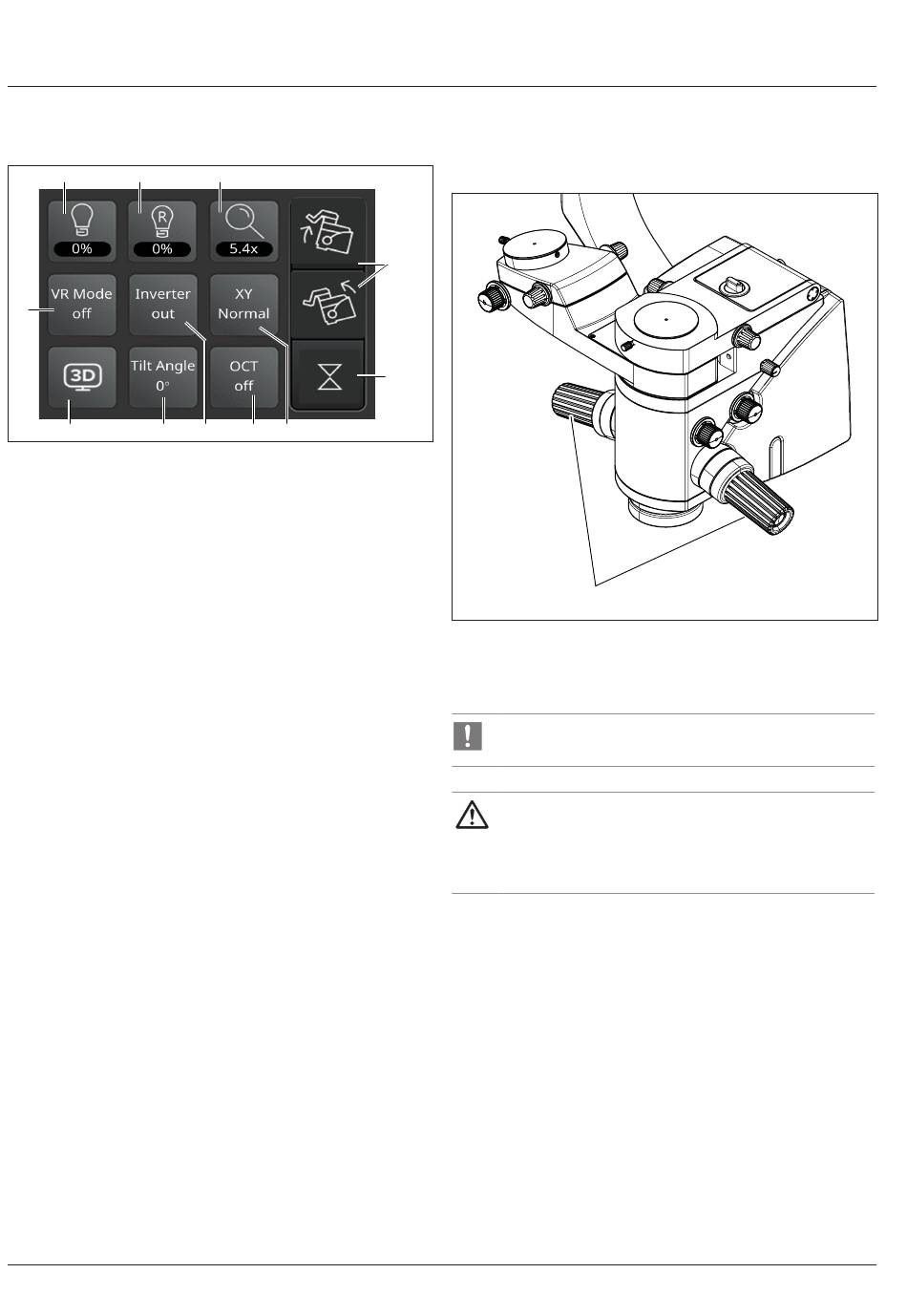

L'affichage suivant apparaît sur l'écran du chirurgien :
7
8
6
5
4
Les icônes ont la signification suivante (seulement pour
information) :
1
État du module XY
2
État de l'OCT
3
État de l'inverseur
4
Angle d'inclinaison/protection de la rétine
5
3D numérique/3D hybride/2D
6
État du Mode VR
7
Valeur de l'éclairage principal
8
Valeur de l'éclairage à rétro-illumination
9
Valeur du grossissement
Touches à fonction tactile :
10
Réglage de l'angle d'inclinaison
11
Bouton de réinitialisation de la mise au point (le trait indique
la position de mise au point)
36
9
3
2
1
PROVEO 8x / Réf. 10 735 160 / 02
8.3
Positionnement de la tête optique
13
8.3.1
Positionnement initial
10
11
Tenez fermement la tête optique par les deux poignées (1).
X
Tournez une poignée pour desserrer les freins (Débloc. complet).
X
Positionnez la tête optique et relâchez la poignée.
X
Voir également la section 7.8.4 "Desserrage des freins",
page 32.
ATTENTION
Risque d'endommagement du microscope opératoire
PROVEO 8x en cas de mouvement incontrôlé !
Tenir fermement la poignée lors du desserrage du frein.
X
1
