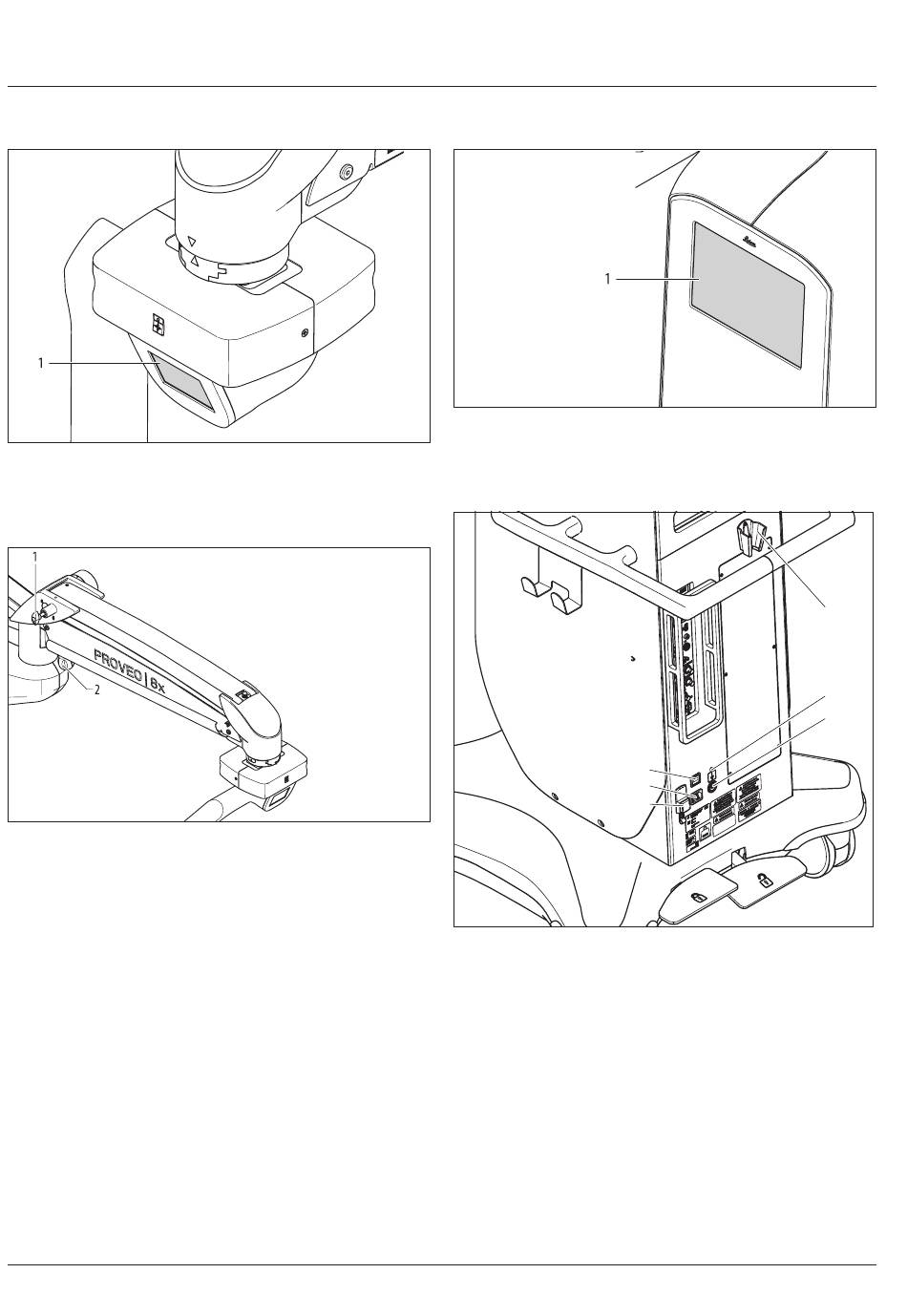

Éléments de commande
6.3
Panneau chirurgien
1 Panneau chirurgien
6.4
Équilibrage
1 Dispositif de blocage pour le transport (blocage du
parallélogramme)
2 Bouton d'équilibrage
Équilibrage du parallélogramme (voir chapitre 7.8.1 "Équilibrage du
parallélogramme", page 31).
18
6.5
Unité de commande
1 Panneau tactile (Interface graphique utilisateur)
6.6
Statif de sol
1 Prise pour liaison équipotentielle
Pour la connexion du PROVEO 8x à une prise de liaison
équipotentielle. Celle-ci fait partie intégrante de l'installation
du bâtiment du client.
Observer les exigences de la norme EN 60601-1 (§ 8.6.7).
2 Puissance absorbée
3 Disjoncteur thermomagnétique
4 Interrupteur principal pour le microscope opératoire PROVEO 8x
5 Indicateur d'alimentation à LED
6 Support de l'interrupteur prévu pour l'infirmière
PROVEO 8x / Réf. 10 735 160 / 02
4
2
3
6
5
1
