Éléments de commande
6
Éléments de commande
6.1

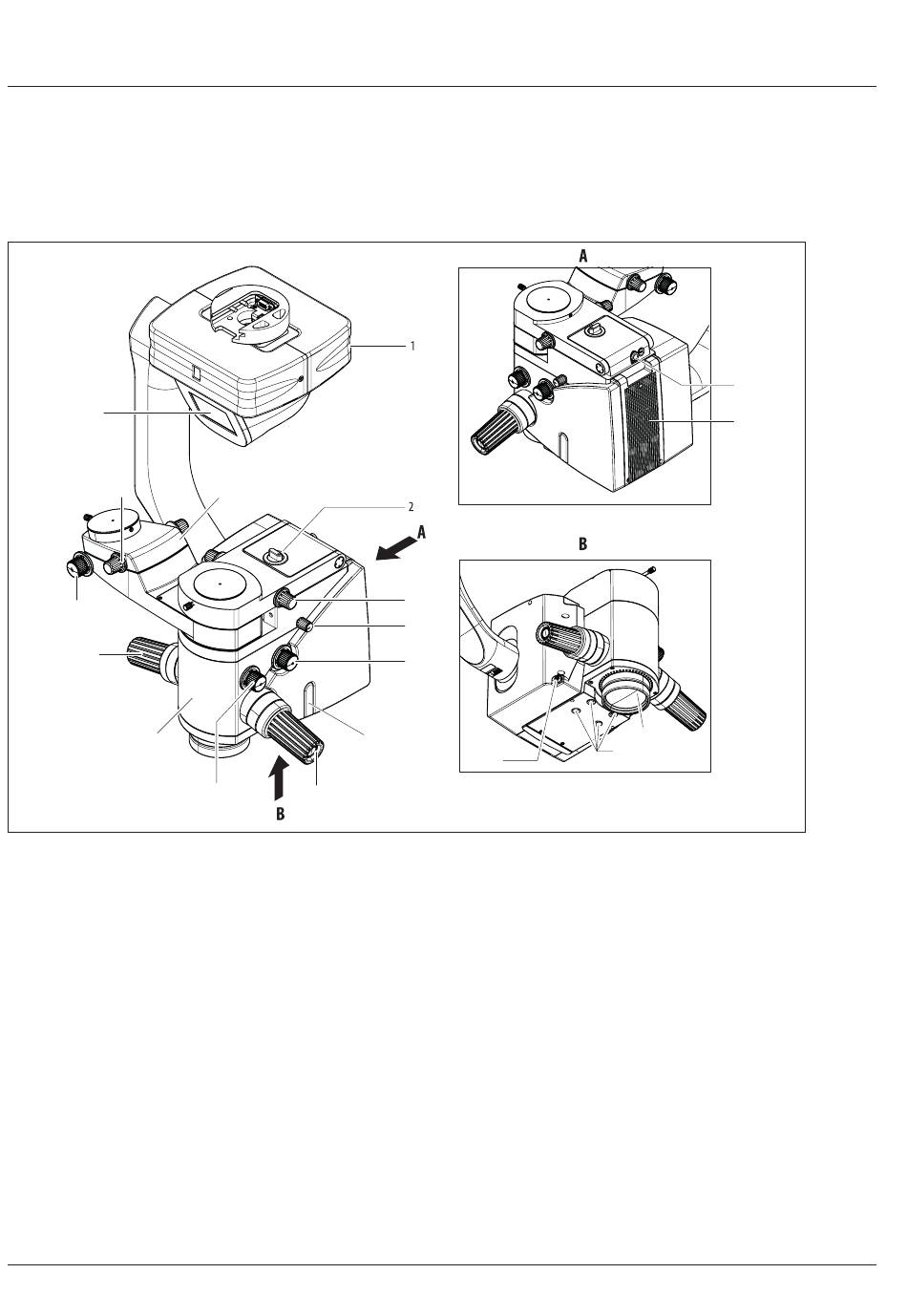

Tête optique PROVEO 8x incluant mise au point, inclinaison et fonction XY
avec IVC 4K 2D
13
11
10
7
9
1 Couplage XY
2 Bouton permettant de changer la position 0° de l'assistant
3 Bouton de réglage "Inverseur" pour le chirurgien
(fonctionnement d'urgence seulement)
4 Mise au point fine pour caméra numérique intégrée
5 Bouton rotatif "Grossissement" (fonctionnement d'urgence
seulement)
6 Fente prévue pour la glissière pour filtres
7 Poignée
8 Bouton de réglage du diamètre de l'éclairage à rétro-
illumination
9 Tête optique PROVEO 8x
16
12
6
8
7
PROVEO 8x / Réf. 10 735 160 / 02
3
4
5
18
10 Mise au point fine pour l'assistant
11 Bouton de réglage "Inverseur" pour assistant (fonctionnement
d'urgence seulement)
12 Assistant 0°
13 Panneau chirurgien
14 1 prise CAN – uniquement pour les accessoires Leica
15 Fentes de refroidissement
16 Objectif
17 Filetages de montage des accessoires
18 Prise pour BIOM
