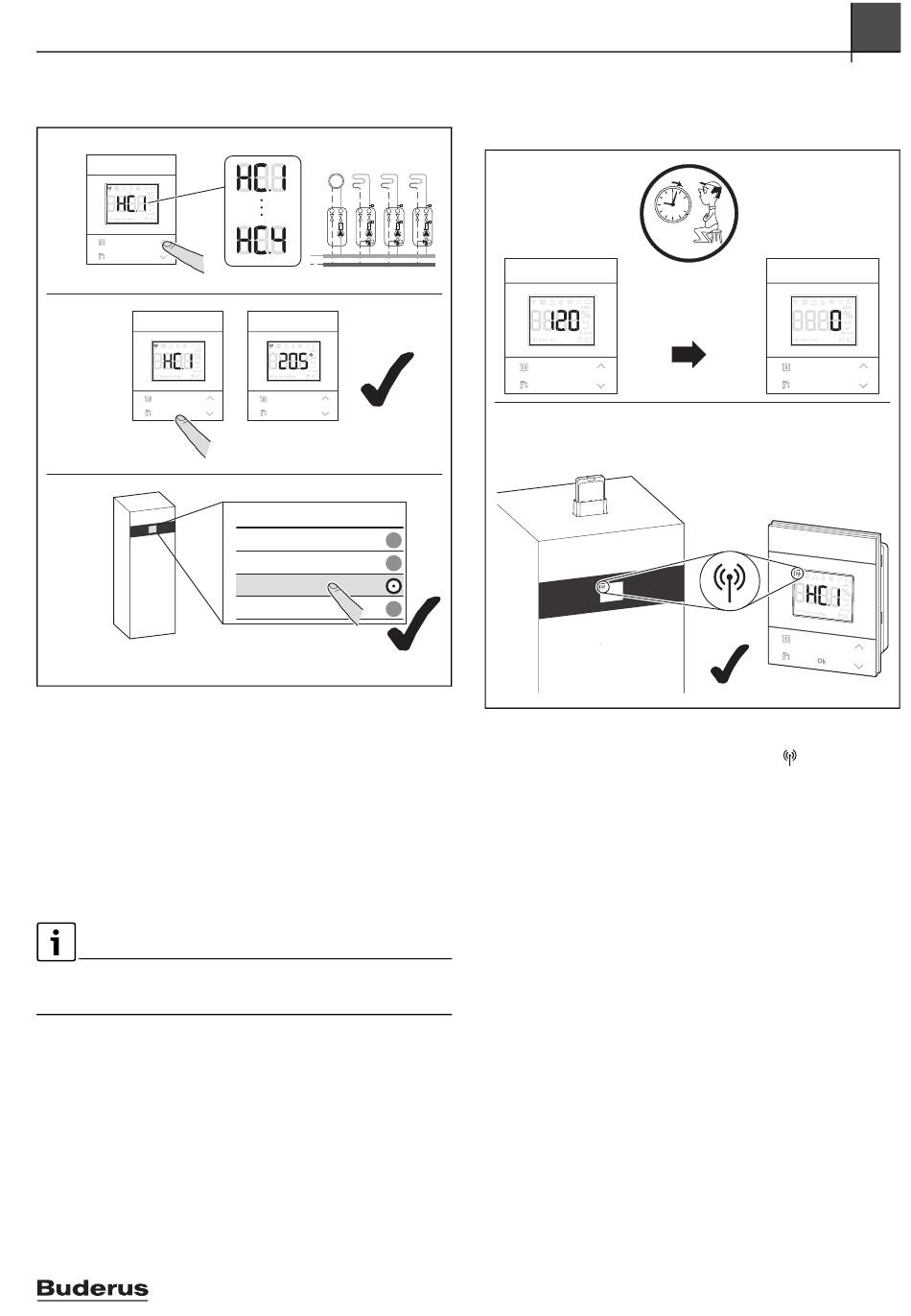

9. Sélectionner le circuit de chauffage prévu avec les touches
/ et .
9.
Ok
10.
Ok
11.
Fig. 8
10. Confirmer la sélection avec la touche Ok.
L'écran affiche la température ambiante actuelle.
11. Sur le générateur de chaleur du BC400, confirmer le
module de commande RC120 RF pour le circuit de chauf-
fage choisi.
RC120 RF peut alors être installé à l'endroit prévu.
3.3
Établir une connexion radio avec MX300
En cas d'interruption de la connexion radio, la LED du MX300
s'allume en rouge. Pour plus d'informations chapitre 8.
1. Déterminer le lieu d'installation du MX300.
2. Insérer le MX300 dans le générateur de chaleur/support
mural.
3. La LED du MX300 s'allume en vert, s'éteint et clignote
ensuite en jaune, rouge ou vert.
4. Insérer les piles dans le module de commande RC120 RF et
établir la connexion radio.
5. Fermer RC120 RF.
RC120 RF – 6721892132 (2024/09)
HC1 ...
HC4
T
T
T
T
T
T
M
M
Ok
... HC1...
RC100 / RC100.2
RC100 H/ RC100.2 H
RC120 RF
RC220
0010057140-001
6. Le RC120 RF tente d'établir la connexion radio au MX300
pendant 2 minutes. L'écran affiche un compte à rebours de
120 à 0.
6.
T
T
M
Ok
7.
Fig. 9
7. Une fois la connexion établie, le symbole
l'écran du générateur de chaleur et du RC120 RF.
Si le RC120 RF est installé dans un système avec BC400,
l'écran affiche HC.1 (circuit de chauffage 1).
Installation et mise en service
(< 2 min)
120, 119, 118 ... 0
3
Ok
0010037942-001
s'affiche à
9
