Harmoniques groupées.
La fondamentale h01 et les harmoniques h02 à h50 représentent la
moyenne RMS de la catégorie de la fréquence harmonique et la
moitié des catégories entre deux fréquences harmoniques adjacentes
de chaque côté. La catégorie centrale entre deux fréquences
harmoniques est incluse dans les deux harmoniques avec 50 %. Les
catégories entre h01 et h02 ne sont pas incluses.
Les interharmoniques ne sont pas disponibles lorsque la sélection est
composée d´harmoniques groupées.
Exemples :
•
Sur un système 60 Hz, l´harmonique h03 à 180 Hz est
représentée par les catégories 31 à 35, 36, 37 à 41, 50 % de la
catégorie no. 30 et 50 % de la catégorie no. 42
•
L´harmonique h04 à 240 Hz est représentée par les catégories 43
à 47, 48, 49 à 53, 50 % de la catégorie no. 42 et 50 % de la
catégorie no. 54
Les mesures effectuées à l´aide des harmoniques groupées
présentent l´avantage de couvrir la totalité du spectre sans devoir
stocker les interharmoniques gourmandes en mémoire. Veillez à
appliquer cette méthode de mesure uniquement si la norme
applicable l´exige.
Flicker
Le Logger prend en charge l´évaluation de la gravité de papillotement
conformément à la norme CEI 61000-4-15.
Sélectionnez la tension du modèle de lampe appliquée au sein de
l´algorithme de mesure du papillotement. Assurez-vous que le choix
du modèle de lampe correspond au paramètre Tension nominale,
sauf si la mesure comprend l´utilisation de transducteurs de tension.
Dans ce cas, veillez à sélectionner une tension du modèle de lampe
correspondant à la définition de tension nominale de la grille basse
tension associée.
30
Configuration des événements
Baisses de tension
Sur les systèmes monophasés, on parle de creux de tension lorsque
la tension passe sous le seuil de creux ; ce creux de tension n'a plus
lieu lorsque la tension est égale ou supérieure au seuil de creux plus
la tension d'hystérésis. Voir la Figure 10.
Tension de référence
Reference Voltage
Hystérésis
Hysteresis
Seuil
Threshold

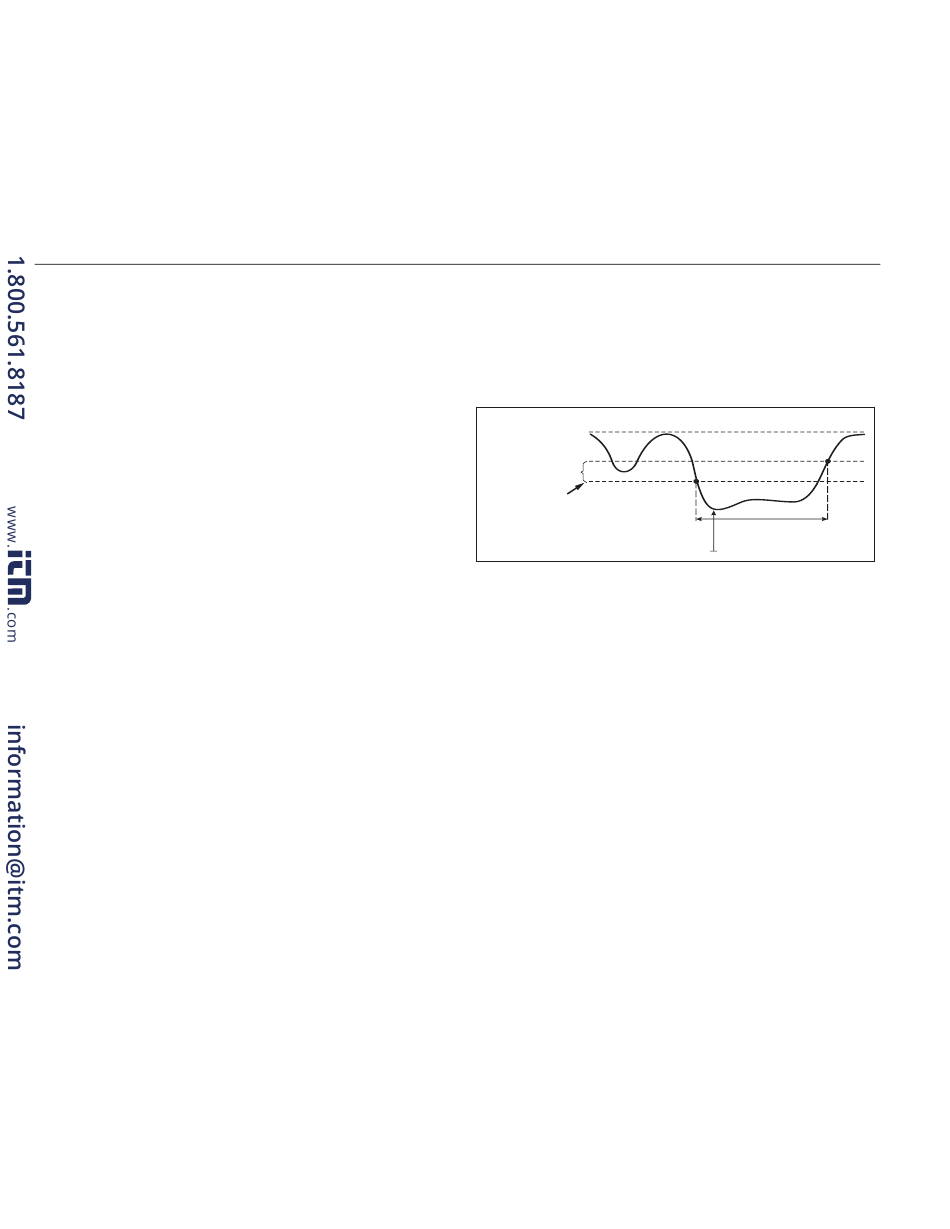

Figure 10. Caractéristiques d´un creux de tension
Sur les systèmes polyphasés, on parle de creux lorsque la tension
d'un ou de plusieurs canaux passe sous le seuil de creux ; ce creux
n'a plus lieu lorsque la tension de tous les canaux mesurés est
supérieure ou égale au seuil de creux plus la tension d'hystérésis.
Choisissez une tension de référence nominale ou glissante. Une
tension de référence glissante utilise des valeurs de mesure filtrées
sur la base d´une constante de temps de 1 minute et ne s´applique
généralement qu´aux systèmes à moyenne et haute tension.
Paramètres à configurer :
•
Limite
La valeur limite de seuil est définie en tant que % de la tension
nominale ou de la référence glissante. La valeur par défaut est
90 % et l´hystérésis, 2 %.
Durée
Duration
Heure
Time
Amplitude
Magnitude
