Manuel Performance Tool W54291

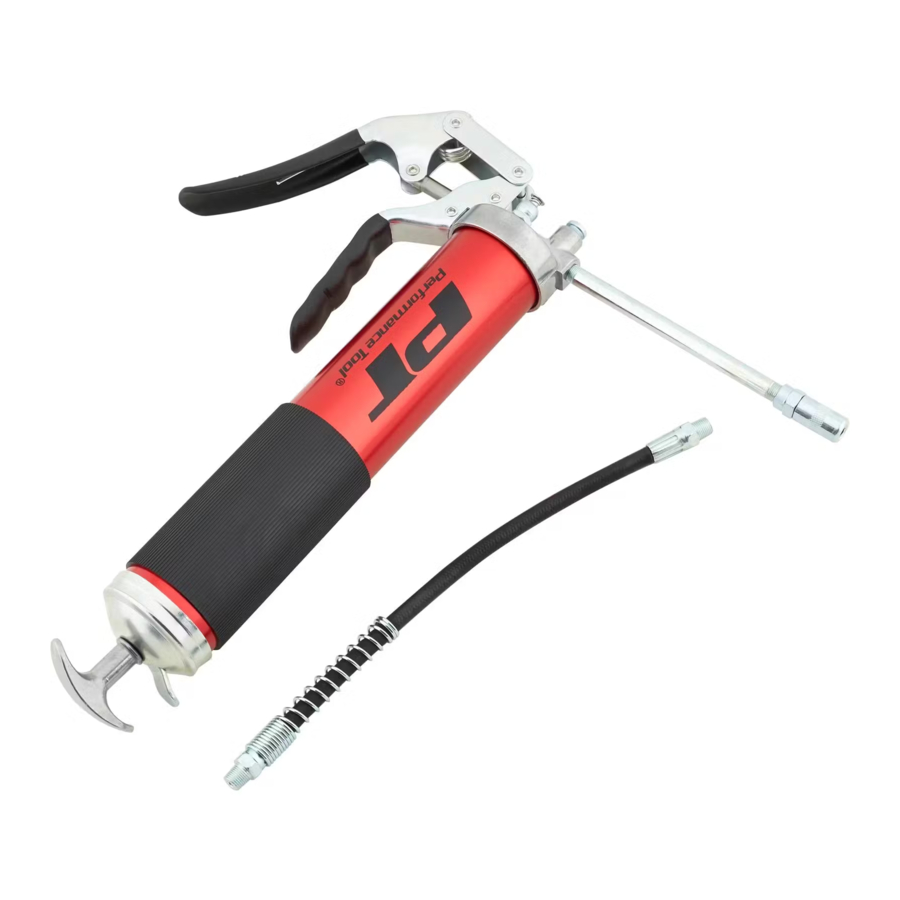

CARACTÉRISTIQUES DE L'OUTIL

1. Poignées en PVC
2. Valve de purge
3. Tuyau rigide de 5-1/2 pouces
4. Corps en aluminium anodisé
5. Poignée en T
6. Ressort anti-pliage
7. Tuyau flexible de 12 pouces
8. Verrouillage positif
9. Poignée antidérapante en caoutchouc
10. Valve de remplissage

SPÉCIFICATIONS

Les spécifications sont sujettes à modification sans préavis.

CONSIGNES DE SÉCURITÉ / DÉFINITIONS

Ce manuel d'instructions est destiné à votre bénéfice. Veuillez lire et suivre les étapes de sécurité, d'installation, d'entretien et de dépannage décrites ci-après afin d'assurer votre sécurité et votre satisfaction. Le contenu de ce manuel d'instructions est basé sur les dernières informations produit disponibles au moment de la publication. Le fabricant se réserve le droit d'apporter des modifications au produit à tout moment et sans préavis.

Lisez et comprenez l'intégralité de ce manuel d'instructions avant de tenter d'assembler, d'installer, d'utiliser ou d'entretenir ce produit. Le non-respect des instructions peut entraîner des blessures graves et/ou des dommages matériels !

Les mots d'avertissement suivants sont utilisés pour souligner les avertissements de sécurité qui doivent être suivis lors de l'utilisation de ce produit :

Indique une situation de danger imminent qui, si elle n'est pas évitée, ENTRAÎNERA la mort ou des blessures graves.

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, POURRAIT entraîner la mort ou des blessures graves.

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, PEUT entraîner des blessures mineures ou modérées.
REMARQUE:
Indique des informations importantes qui, si elles ne sont pas suivies, PEUVENT causer des dommages à l'équipement.

DÉBALLAGE ET INSPECTION

Après avoir ouvert le carton, déballez votre nouveau produit et les pièces et accessoires connexes. Veuillez l'inspecter attentivement pour détecter tout dommage survenu pendant le transport. Veuillez le vérifier en le comparant à la photographie sur le carton. S'il manque des pièces, veuillez appeler le service client au 1-800-497-0552 entre 6 h et 17 h, heure du Pacifique.

N'UTILISEZ PAS ce produit s'il est endommagé pendant l'expédition, la manipulation ou une mauvaise utilisation. N'utilisez pas le produit tant que les pièces n'ont pas été remplacées ou que le défaut n'a pas été corrigé. Le non-respect de cette consigne peut entraîner des blessures graves ou des dommages matériels. Toutes les pièces endommagées doivent être réparées ou remplacées si nécessaire avant d'utiliser ce produit. Vérifiez que tous les écrous, boulons et raccords sont bien serrés avant de mettre ce produit en service.
Si vous avez des questions ou avez besoin d'aide concernant des pièces endommagées ou manquantes, veuillez contacter notre service client au 1-800-497-0552. Veuillez avoir le numéro de série, le numéro de modèle et la date d'achat à portée de main lors de votre appel.

UTILISATION

CHARGEMENT DE LA CARTOUCHE DE GRAISSE

REMARQUE : Ce manuel d'instructions de base couvre différents modèles de pistolets à graisse. Les illustrations ci-dessous peuvent ne pas représenter exactement votre pistolet spécifique.

1. En tournant dans le sens inverse des aiguilles d'une montre, dévissez le bouchon de tête du corps du pistolet.

   REMARQUE : En raison du manque de lubrification sur le piston en caoutchouc, les pistolets à graisse neufs peuvent être difficiles à charger avec des cartouches de graisse la première fois. Appliquez une couche généreuse de graisse sur le piston lors de la première utilisation du pistolet. Ce pistolet à graisse nécessite une cartouche de graisse de 14 oz.
2. Tirez la poignée à fond afin que la tige du piston s'engage et se verrouille en place.


   Appuyer sur le déverrouillage lorsque le pistolet est vide provoque un retour rapide de la poignée.
3. Après avoir retiré le capuchon en plastique de la cartouche de graisse, appliquez une petite quantité de graisse sur le bord intérieur de la cartouche. Cela facilitera l'insertion du piston.

4. Poussez complètement la cartouche de graisse dans le corps du pistolet, jusqu'à ce que le bord métallique scelle hermétiquement le dessus du corps du pistolet à graisse. Détachez le sceau à rabat de la cartouche.

5. Vissez le bouchon de tête d'environ deux tours, en veillant à ne pas le serrer. Relâchez la tige du piston de sa position verrouillée et poussez-la. Poussez la poignée de la tige du piston pour forcer le piston dans la cartouche. En même temps, pompez le levier ou la poignée pour libérer l'air emprisonné. Lorsque la graisse sort par les orifices et la tête du pistolet, serrez complètement le bouchon de tête au corps.
6. Dès que le pistolet pompe de la graisse, appuyez délicatement sur le déverrouillage et repoussez la tige du piston dans le pistolet.

CHARGEMENT EN VRAC AVEC DISTRIBUTEUR

REMARQUE : Les cartouches usagées doivent être retirées avant le chargement en vrac.

1. Assurez-vous que la valve de remplissage pour le chargement en vrac est compatible avec l'adaptateur de la pompe.

2. Fixez la valve de remplissage à l'adaptateur en la poussant et en la faisant pivoter légèrement.
3. Actionnez la poignée de la pompe tout en maintenant fermement le pistolet contre la pompe. Au fur et à mesure que la graisse est pompée dans le corps du pistolet à graisse, la poignée du piston s'étendra. Le chargement est terminé lorsque la tige du piston est entièrement déployée.
4. Une légère torsion du pistolet le détachera de la pompe. Appuyez sur le déverrouillage et repoussez la tige du piston dans le pistolet.

NE RECHARGEZ PAS LES CARTOUCHES USAGÉES

REMPLISSAGE PAR ASPIRATION

REMARQUE : Les cartouches usagées doivent être retirées avant le remplissage par aspiration.

1. Retirez le bouchon de tête du pistolet du corps.
2. Submergez l'extrémité ouverte du corps dans le seau de graisse. Assurez-vous que la poignée du piston est complètement enfoncée. Saisissez fermement le corps et tirez lentement sur la poignée du piston. Assurez-vous que l'ouverture du corps est toujours sous la surface afin qu'aucun air ne soit transféré dans le corps.

3. Le chargement est terminé lorsque la tige du piston est entièrement déployée.
4. Rattachez le bouchon de tête du pistolet au corps. Appuyez sur le déverrouillage et repoussez la tige du piston dans le pistolet.

REMARQUE : Les pistolets à graisse peuvent occasionnellement perdre leur amorce en raison de poches d'air dans la graisse. Si cela se produit, éliminez l'air emprisonné en purgeant le bouchon de tête et reprenez le pompage.

DÉPANNAGE

Problème :	Cause possible :	Solution :
Le coupleur ne s'adapte pas ou ne reste pas sur le raccord de graissage	Les mâchoires du coupleur de graisse sont vissées fermées.	Le coupleur a des mâchoires réglables. Tournez le nez du coupleur, cela ouvrira et fermera les 4 mâchoires internes.
Lorsque le pistolet est actionné, la graisse s'échappe autour du raccord et/ou du coupleur	Soit le raccord est obstrué par de la graisse solidifiée, soit le coupleur n'est pas suffisamment serré sur le raccord.	Le coupleur est réglable, une légère rotation du nez ouvre les mâchoires. Tournez le nez dans la direction opposée pour raffermir la connexion. Une pression positive garantira que la graisse pénètre dans le raccord de graissage, et le coupleur ne se détachera pas. Effectué correctement, cela peut éliminer toute graisse solidifiée sans avoir besoin de nettoyer le raccord.
REMARQUE : Tournez la tête du coupleur pour ouvrir et fermer les mâchoires, afin de s'adapter à différentes tailles de raccords.
Le pistolet à graisse pompe peu ou pas de graisse	De l'air est emprisonné dans la tête du pistolet à graisse.	Dévissez le corps du pistolet à graisse de deux tours. Déplacez la tige du piston d'avant en arrière pour forcer l'expulsion de l'air emprisonné. Expulsez l'air en appuyant sur la valve de purge d'air ou en pompant la poignée.
	Tuyau bloqué.	Retirez le tuyau et actionnez le pistolet à graisse. Si le pistolet distribue de la graisse, alors le pistolet est en bon état et vous devez soit nettoyer l'extension, soit la remplacer.
	Graisse trop épaisse ou froide.	Rangez le pistolet à graisse et la graisse à l'abri du froid extrême, idéalement à température ambiante.

SÉCURITÉ GÉNÉRALE

• Gardez la zone propre et bien éclairée. Les zones encombrées ou sombres peuvent causer des accidents.
• Soyez conscient de ce que vous faites et faites preuve de bon sens lorsque vous utilisez l'outil. N'utilisez pas un outil lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment de distraction lors de l'utilisation d'un outil peut entraîner des blessures graves.
• Utilisez un équipement de sécurité. Portez toujours une protection oculaire. Les équipements de sécurité tels que les masques anti-poussière, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés dans des conditions appropriées réduiront le risque de blessures.
• Ne vous précipitez pas. Maintenez toujours un bon équilibre et une bonne stabilité. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
• Habillez-vous de manière appropriée. Ne portez pas de vêtements amples ni de bijoux. Gardez les cheveux, les vêtements et les gants éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prendre dans les pièces mobiles.
• Gardez l'outil hors de portée des enfants et ne permettez pas que l'outil soit utilisé par des personnes qui ne sont pas familiarisées avec son fonctionnement. Les outils sont dangereux entre les mains d'opérateurs inexpérimentés.
• N'utilisez jamais un outil à d'autres fins que celles pour lesquelles il a été conçu.
