EINHELL TE-BS 8540 E Manuel

Consignes de sécurité

Lisez le mode d'emploi pour réduire le risque de blessure

Portez des protections auditives. L'impact du bruit peut provoquer des dommages auditifs.

Portez un masque respiratoire. De la poussière nocive pour la santé peut être générée lors du travail du bois et d'autres matériaux. N'utilisez jamais l'appareil pour travailler des matériaux contenant de l'amiante !

Portez des lunettes de sécurité. Des étincelles générées pendant le travail ou des éclats, copeaux et poussières émis par l'appareil peuvent provoquer une perte de la vue.

Lors de l'utilisation de l'équipement, quelques précautions de sécurité doivent être observées pour éviter les blessures et les dommages. Veuillez lire attentivement le mode d'emploi complet et les consignes de sécurité. Conservez ce manuel en lieu sûr, afin que les informations soient disponibles à tout moment. Si vous confiez l'équipement à une autre personne, remettez-lui également ce mode d'emploi et ces consignes de sécurité. Nous déclinons toute responsabilité pour les dommages ou accidents résultant du non-respect de ces instructions et des consignes de sécurité.

Les informations de sécurité correspondantes se trouvent dans le livret ci-joint.

Lisez toutes les consignes et instructions de sécurité. Toute erreur commise en suivant les consignes et instructions de sécurité peut entraîner un choc électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes et instructions de sécurité en lieu sûr pour une utilisation future.

Disposition et éléments fournis

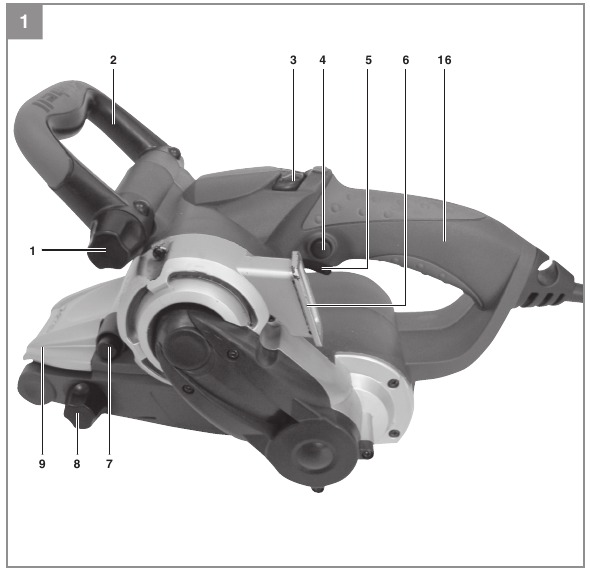

Disposition (Fig. 1/2)

1. Vis de réglage de la poignée auxiliaire
2. Poignée auxiliaire
3. Molette de réglage de la vitesse de la bande
4. Bouton de verrouillage
5. Interrupteur MARCHE/ARRÊT
6. Raccord pour sac à poussière
7. Bouton-poussoir pour le capot mobile de la bande de ponçage/meulage
8. Réglage de la bande de ponçage/meulage
9. Capot mobile de la bande de ponçage/meulage
10. Rouleaux d'entraînement
11. Semelle de ponçage/meulage
12. Levier de serrage pour la bande de ponçage/meulage
13. Bande de ponçage/meulage
14. Bac de récupération des poussières
15. Adaptateur d'aspiration des poussières
16. Poignée

Éléments fournis
Veuillez vérifier que l'article est complet tel que spécifié dans l'étendue de la livraison. Si des pièces sont manquantes, veuillez contacter notre centre de service ou le point de vente où vous avez effectué votre achat, au plus tard dans les 5 jours ouvrables suivant l'achat du produit et sur présentation d'une facture d'achat valide. Veuillez également vous référer au tableau de garantie dans les informations de service à la fin du mode d'emploi.

• Ouvrez l'emballage et retirez l'équipement avec précaution.
• Retirez le matériau d'emballage et tous les cales d'emballage et/ou de transport (le cas échéant).
• Vérifiez si tous les éléments sont fournis.
• Inspectez l'équipement et les accessoires pour détecter d'éventuels dommages de transport.
• Si possible, veuillez conserver l'emballage jusqu'à la fin de la période de garantie.

L'équipement et le matériau d'emballage ne sont pas des jouets. Ne laissez pas les enfants jouer avec des sacs en plastique, des films ou de petites pièces. Il y a un danger d'ingestion ou d'étouffement !

• Mode d'emploi original
• Consignes de sécurité

Utilisation conforme

La ponceuse à bande est conçue pour le ponçage/meulage du bois, du fer, du plastique et des matériaux similaires à l'aide de la bande de ponçage/meulage appropriée.

L'équipement doit être utilisé uniquement pour l'usage prescrit. Toute autre utilisation est considérée comme une utilisation non conforme. L'utilisateur / l'opérateur et non le fabricant sera responsable de tout dommage ou blessure de quelque nature que ce soit résultant de cette utilisation.

Veuillez noter que notre équipement n'a pas été conçu pour une utilisation dans des applications commerciales, artisanales ou industrielles. Notre garantie sera annulée si la machine est utilisée dans des entreprises commerciales, artisanales ou industrielles ou à des fins équivalentes.

Caractéristiques techniques

Tension secteur : 230 V~ 50 Hz

Puissance absorbée : 850 W

Vitesse de la bande : 300-400 m/min

Dimensions de la bande de ponçage/meulage : 75 x 533 mm

Classe de protection : II/

Poids : 3,2 kg

Niveau sonore et vibrations Les valeurs de niveau sonore et de vibration ont été mesurées conformément à la norme EN 60745.

Niveau de pression acoustique L_pA 88 dB(A)

Incertitude K_pA 3 dB

Niveau de puissance acoustique L_WA 99 dB(A)

Incertitude K_WA 3 dB

Portez des protections auditives.
L'impact du bruit peut provoquer des dommages auditifs.

Valeurs totales de vibration (somme vectorielle de trois directions) déterminées conformément à la norme EN 60745.

Poignée
Valeur d'émission de vibrations a_h ≤ 2.5 m/s²

Incertitude K = 1.5 m/s²

Poignée auxiliaire
Valeur d'émission de vibrations a_h ≤ 2.5 m/s² Incertitude K = 1.5 m/s²

La valeur de vibration spécifiée a été établie conformément à une méthode d'essai normalisée. Elle peut varier en fonction de l'utilisation de l'équipement électrique et peut dépasser la valeur spécifiée dans des circonstances exceptionnelles.

La valeur de vibration spécifiée peut être utilisée pour comparer l'équipement avec d'autres outils électriques.

La valeur de vibration spécifiée peut être utilisée pour une évaluation initiale d'un effet nocif.

Maintenez les émissions sonores et les vibrations à un minimum.

• N'utilisez que des appareils en parfait état de fonctionnement.
• Entretenez et nettoyez l'appareil régulièrement.
• Adaptez votre style de travail à l'appareil.
• Ne surchargez pas l'appareil.
• Faites entretenir l'appareil chaque fois que nécessaire.
• Éteignez l'appareil lorsqu'il n'est pas utilisé.
• Portez des gants de protection.

Risques résiduels
Même si vous utilisez cet outil électrique conformément aux instructions, certains risques résiduels ne peuvent être exclus. Les dangers suivants peuvent survenir en lien avec la construction et la conception de l'équipement :

1. Lésions pulmonaires si un masque anti-poussière de protection approprié n'est pas utilisé.
2. Dommages auditifs si une protection auditive appropriée n'est pas utilisée.
3. Atteintes à la santé causées par les vibrations main-bras si l'équipement est utilisé pendant une période prolongée ou s'il n'est pas correctement guidé et entretenu.

Avant de démarrer l'équipement

Avant de raccorder l'équipement au secteur, assurez-vous que les données figurant sur la plaque signalétique sont identiques aux données du réseau.

Toujours débrancher la fiche secteur avant de procéder à des réglages sur l'appareil.

Aspiration des poussières

Installation de l'adaptateur d'extraction de poussière
(Figure 3/Position 15)

Faites glisser l'adaptateur d'extraction de poussière (15) sur le raccord pour l'extracteur de poussière (6).

Vous pouvez ensuite raccorder un extracteur de poussière approprié (a) à l'adaptateur d'extraction de poussière (15) (extracteur de poussière non fourni).

Cela assurera une excellente aspiration des poussières sur la pièce à usiner.

Vérifiez que toutes les pièces sont correctement connectées.

L'aspirateur que vous utilisez pour les travaux d'extraction doit être adapté au matériau de la pièce à usiner.

Installation du bac de récupération des poussières
(Figure 4/Position 14)

Poussez le bac de récupération des poussières (14) vers le raccord de l'extracteur de poussière (6). Retirez le bac de récupération des poussières dans l'ordre inverse.

La poussière est extraite directement via la bande de ponçage/meulage dans le bac à poussière.

Pour des raisons de sécurité sanitaire, il est impératif d'utiliser un bac à poussière ou un système d'extraction de poussière via l'adaptateur d'extraction de poussière !

Réglage de la poignée supplémentaire

(Fig. 5/Position 2)

Desserrez la vis (1) et déplacez la poignée supplémentaire (2) dans sa position optimale. Bloquez la poignée supplémentaire (2) en serrant la vis (1).

Changement de la bande de ponçage / meulage

(Fig. 6-7/Position 13)

• Tirez le levier de serrage (12) vers l'extérieur pour relâcher la tension de la bande de ponçage/meulage.
• Retirez la bande de ponçage/meulage usagée des rouleaux d'entraînement.
• Faites glisser la nouvelle bande de ponçage/meulage sur les rouleaux d'entraînement.
• Assurez-vous que le sens de la bande de ponçage/meulage (flèches à l'intérieur de la bande de ponçage/meulage) est identique au sens de la ponceuse/meuleuse à bande (flèche au-dessus du rouleau d'entraînement arrière).
• Appuyez sur le levier de serrage (12) vers l'arrière pour tendre la bande de ponçage/meulage.

Réglage de la position de la bande

(Fig. 8/Position 8)

• Tenez la ponceuse/meuleuse à bande avec la semelle de ponçage/meulage vers le haut.
• Mettez la ponceuse/meuleuse à bande en marche.
• En tournant la vis de réglage (8), la position de la bande doit être réglée de manière à ce que la bande de ponçage/meulage se trouve au centre des deux rouleaux d'entraînement.

Déplacement du capot de la bande de ponçage/meulage

(Fig. 9 – 10/Position 9)

Le capot mobile de la bande de ponçage/meulage ne peut être relevé que si le bouton-poussoir (7) a été enfoncé.

• Appuyez sur le bouton-poussoir (7) et, en même temps, relevez le capot (9).
• Relâchez le bouton-poussoir.
• Le capot se verrouillera dans sa position finale.
• Pour rabattre le capot, appuyez à nouveau sur le bouton-poussoir (7). Le capot peut alors être abaissé.

Mise en service

Mise en marche/arrêt

(Fig. 11)

Pour la mise en marche :
Appuyez sur l'interrupteur MARCHE/ARRÊT (5).

Fonctionnement continu :
Bloquez l'interrupteur (5) avec le bouton de verrouillage (4).

Pour la mise à l'arrêt :
Appuyez brièvement sur l'interrupteur MARCHE/ARRÊT (5).

La machine peut être utilisée en mode temporaire ou permanent.

Réglage de la vitesse de la bande

(Fig. 12/Position 3)

Vous pouvez sélectionner la vitesse de la bande en tournant le bouton de réglage (3).

Sens PLUS : Augmenter la vitesse de la bande

Sens MINUS : Réduire la vitesse de la bande

Consignes d'utilisation

Ne tenez jamais la pièce à poncer/meuler dans vos mains. Fixez la pièce sur une surface stable ou à l'aide d'un étau.

• Laissez la ponceuse/meuleuse à bande démarrer avant de la placer sur la pièce.
• Ne mettez pas la ponceuse/meuleuse à bande à l'arrêt tant que la bande de ponçage/meulage est en contact avec la pièce.
• Tenez toujours la ponceuse/meuleuse à bande à deux mains pendant son utilisation.
• Poncez toujours le bois dans le sens des fibres.

Remplacement du câble d'alimentation

Si le câble d'alimentation de cet équipement est endommagé, il doit être remplacé par le fabricant, son service après-vente ou un personnel de qualification similaire afin d'éviter tout danger.

Nettoyage, entretien et commande de pièces de rechange

Débranchez toujours la fiche secteur avant de commencer tout travail de nettoyage.

Nettoyage

• Gardez tous les dispositifs de sécurité, les orifices d'aération et le carter du moteur aussi propres que possible, exempts de saleté et de poussière. Nettoyez l'équipement avec un chiffon propre ou soufflez-le avec de l'air comprimé à basse pression.
• Nous vous recommandons de nettoyer l'appareil immédiatement après chaque utilisation.
• Nettoyez régulièrement l'équipement avec un chiffon humide et un peu de savon doux. N'utilisez pas de produits de nettoyage ou de solvants ; ceux-ci pourraient attaquer les pièces en plastique de l'équipement. Assurez-vous qu'aucune eau ne puisse s'infiltrer dans l'appareil. L'infiltration d'eau dans un outil électrique augmente le risque de choc électrique.

Balais de charbon

En cas d'étincelles excessives, faites vérifier les balais de charbon uniquement par un électricien qualifié.

Les balais de charbon ne doivent être remplacés que par un électricien qualifié.

Entretien

Il n'y a aucune pièce à l'intérieur de l'équipement nécessitant un entretien supplémentaire.

Commande de pièces de rechange et d'accessoires

Veuillez fournir les informations suivantes lors de la commande de pièces de rechange :

• Type d'appareil
• Numéro d'article de l'appareil
• Numéro d'identification de l'appareil
• Numéro de pièce de rechange de la pièce requise Pour nos derniers prix et informations, veuillez consulter www.isc-gmbh.info

Conseil ! Pour de bons résultats, nous recommandons des accessoires de haute qualité de ! www.kwb.eu welcome@kwb.eu

Stockage

Rangez l'équipement et les accessoires dans un endroit sombre et sec, à une température supérieure au point de congélation. La température de stockage idéale est entre 5 et 30°C. Rangez l'outil électrique dans son emballage d'origine.

Informations de service

Nous disposons de partenaires de service compétents dans tous les pays mentionnés sur le certificat de garantie, dont les coordonnées figurent également sur ce certificat. Ces partenaires vous assisteront pour toutes vos demandes de service telles que les réparations, les commandes de pièces de rechange et d'usure ou l'achat de consommables.

Veuillez noter que les pièces suivantes de ce produit sont soumises à une usure normale ou naturelle et qu'elles sont par conséquent également nécessaires à l'utilisation en tant que consommables.

* Non incluses obligatoirement dans la livraison !

En cas de défauts ou de pannes, veuillez enregistrer le problème sur internet à l'adresse www.isc-gmbh.info. Veuillez vous assurer de fournir une description précise du problème et de répondre aux questions suivantes dans tous les cas :

• L'équipement a-t-il fonctionné ou était-il défectueux dès le début ?
• Avez-vous remarqué quelque chose (symptôme ou défaut) avant la panne ?
• Quel est, selon vous, le dysfonctionnement de l'équipement (symptôme principal) ?

Décrivez ce dysfonctionnement.

Pour faire une réclamation au titre de la garantie, veuillez enregistrer l'appareil défectueux à l'adresse : www.isc-gmbh.info.

Références

• iSC Boutique en ligne
• http://www.kwb.eu
