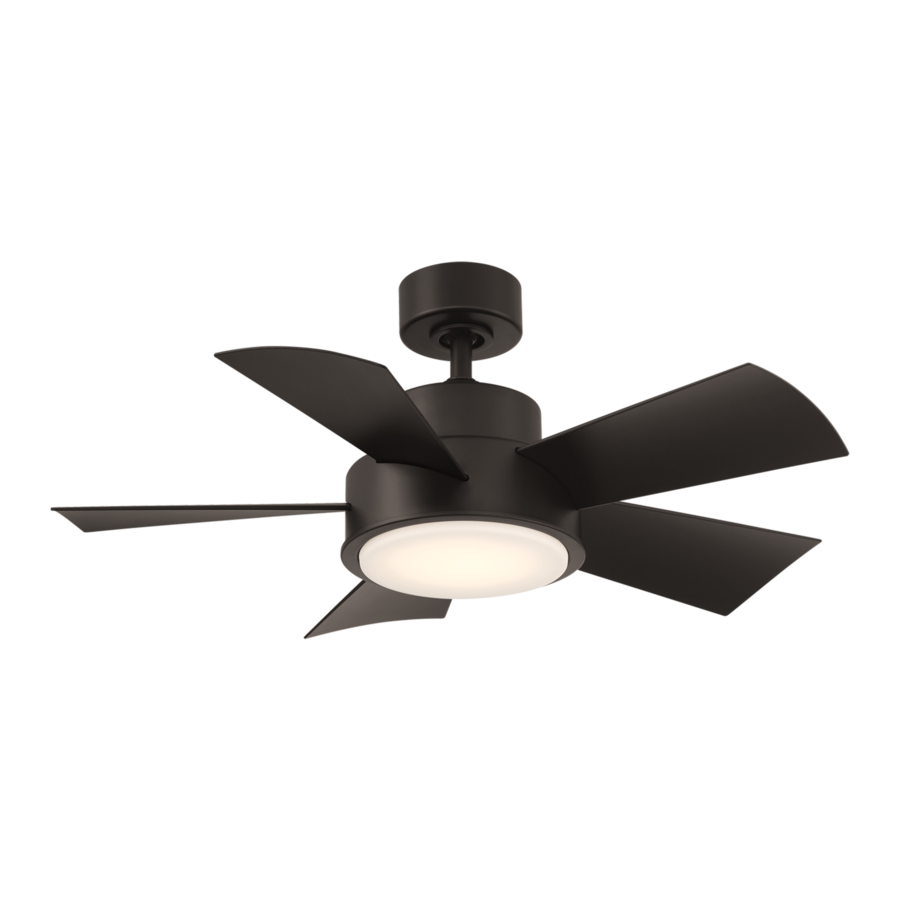

Manuel du Modern Forms Vox FR-W1802

Soyez intelligent

S'intègre parfaitement avec :
les appareils que vous possédez déjà

Fonctionnalités intelligentes haut de gamme :
complètent les matériaux de haute qualité

Homologué pour les emplacements humides selon les réglementations de sécurité UL/cUL les plus strictes. Fini et conçu pour une utilisation intérieure et extérieure

Wi-Fi et Bluetooth activés pour un contrôle flexible

Silencieux, fiable et jusqu'à 70 % plus efficace que les ventilateurs AC

Accessoires :
personnalisez votre expérience

Télécommande Bluetooth
Réduit l'éclairage à 1 % | ON/OFF (MARCHE/ARRÊT)
6 vitesses de ventilation
F-RCBT-WT Blanc

Contrôle mural Bluetooth
Réduit l'éclairage à 1 % ON/OFF (MARCHE/ARRÊT)
6 vitesses de ventilation | Vendu séparément
F-WCBT-WT Blanc

Outils nécessaires

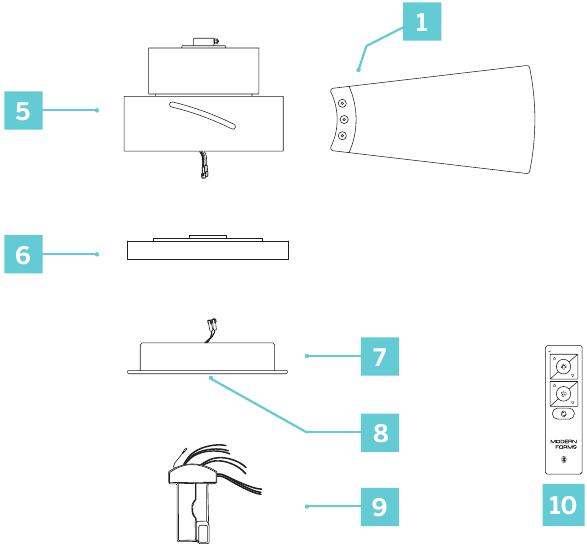

Contenu de l'emballage

1. Jeu de 5 pales
   RPL-F1802-**-BD-**
2. Ensemble de tige de suspension avec support de montage
   RPL-HGR-ASM-**
3. Cache-piton et anneau de cache-piton
   RPL-CAN-CYL-**
4. Cache-accouplement
   RPL-COU-CVR-**
5. Boîtier du moteur
6. Plaque d'adaptation
7. Module de luminaire
   F6IN-120V-R1-30
8. Abat-jour en verre
   RPL-F1802-GLA
9. Récepteur de contrôle avec quincaillerie (***)
   F-R3-1802-0**
10. Télécommande avec support mural
    F-RCBT-WT

**indique le code de finition du ventilateur
*** indique l'envergure des pales du ventilateur

Sac de quincaillerie
RPL-F1802-PARTS

• Câble de sécurité
  Rondelle plate Ø14xØ6mm (1)
• Rondelles élastiques 5/32" (2)
• Câble de sécurité 5,4mm
  Rondelle élastique (1)
  Rondelles plates Ø10xØ4mm (2)
• Vis de pale 3/16" x 15mm
  Vis de pale (16)
• Vis à machine 8 x 3/4"
  Vis à machine (2)
• Vis autotaraudeuses
  12 x 11W x 2L Phillips
  Vis autotaraudeuses (1)

Avant de jeter les matériaux d'emballage, assurez-vous que toutes les pièces ont été retirées.
Placez les pièces du sac de quincaillerie dans un petit récipient pour éviter de les perdre

Poids de suspension : 20 lbs.

Veuillez noter l'adresse MAC du récepteur et la conserver en lieu sûr.

Options de montage

Pour éviter tout choc électrique, assurez-vous que l'alimentation électrique a été coupée au disjoncteur avant de commencer.

S'il n'y a pas de boîte de sortie homologuée UL/cUL existante, veuillez vous référer aux instructions suivantes. Fixez la boîte de sortie directement à la structure du bâtiment. Utilisez des fixations et des matériaux de construction appropriés. La boîte de sortie et la structure de support doivent pouvoir supporter entièrement le poids en mouvement du ventilateur (au moins 35 lbs/15,9 kg). N'utilisez pas de boîtes de sortie en plastique. Utilisez uniquement des boîtes de sortie homologuées UL/cUL marquées "FOR FAN SUPPORT." (POUR SUPPORT DE VENTILATEUR.)

1. Support
2. Boîte de sortie
3. Solive

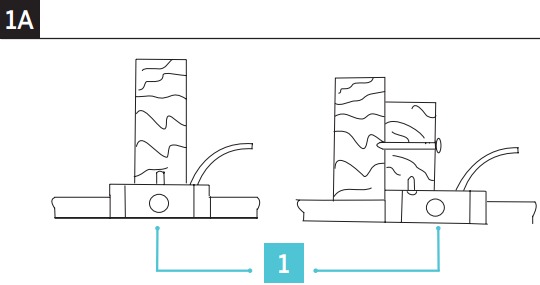

1. Boîte de sortie

Plafond supporté max 30° d'angle

1. Support
2. Support de montage
3. Boîte de sortie encastrée

1. Boîte de sortie

Fixez la boîte de sortie directement à la structure du bâtiment.
Les figures 1 à 1C sont des exemples de différentes façons de monter la boîte de sortie.

REMARQUE : Pour suspendre votre ventilateur là où il y a un luminaire existant mais pas de solive de plafond, vous pourriez avoir besoin d'une barre de suspension d'installation.
REMARQUE : Les ventilateurs à tige de suspension peuvent être suspendus jusqu'à une longueur maximale recommandée de 72" en utilisant des tiges de suspension supplémentaires (vendues séparément) et le fil de raccordement de 80" inclus.
REMARQUE : Le kit pour plafond incliné (vendu séparément) est requis pour les applications de plafond incliné et peut accueillir des pentes allant jusqu'à 45° (Fig. 1B).
REMARQUE : Vous pourriez avoir besoin d'une tige de suspension plus longue pour maintenir un dégagement adéquat des pales lors de l'installation sur un plafond fortement incliné (Fig. 1B).
REMARQUE : Pour les emplacements humides - assurez-vous que la poutre en bois individuelle est au moins 1 pouce plus large que le cache-piton du ventilateur pour les besoins de montage.

Installation du support de montage

N'oubliez pas de couper l'alimentation au disjoncteur.

1. Boîte électrique
2. Fils
3. Support de montage
4. Vis

Voir Fig. 2

1. Retirez 1 vis de blocage du support de montage et mettez-la de côté pour l'étape de finition de l'installation.
2. Passez les fils d'alimentation à travers le support de montage et fixez-les à la boîte de sortie.
3. Fixez le support de montage à la boîte de sortie de plafond avec les vis et les rondelles fournies avec votre boîte de sortie.

Fixation des pales

1. Fente
2. Pale
3. Vis

Voir Fig. 3

1. Placez la pale sur le moteur et fixez-la avec la fixation de pale, les vis et les rondelles.
2. Insérez les pales dans les fentes, en les alignant avec les trous de l'ensemble moteur.
3. Fixez les pales avec les vis et rondelles de fixation des pales.

Suspension de l'unité

Le non-respect de l'installation correcte de la goupille fendue et/ou du serrage des vis de blocage pourrait entraîner le desserrage du ventilateur et sa chute éventuelle.
REMARQUE : Assurez-vous que toutes les vis sont serrées et que les fils ne sont pas torsadés.

1. Retirez la vis de la rotule de suspension. Retirez la rotule de suspension et la goupille transversale (Fig. 4).

2. Desserrer 2 vis, la goupille de chape et la goupille fendue (Fig. 4).
3. Glissez le cache-accouplement, le cache-vis du cache-piton (côté peint vers le bas) et le cache-piton (côté ouvert vers le haut) sur la tige de suspension. Le cache-accouplement doit descendre jusqu'en bas. Réinstallez la rotule de suspension sur la tige de suspension (Fig. 4A).

   1. Câble de sécurité
   2. Vis (2)
   3. Goupille fendue
   4. Fils du moteur
   5. Tige de suspension
   6. Collier
   7. Goupille de chape
4. Insérez l'ensemble dans le support de montage. Tournez jusqu'à ce que la rotule tombe et se verrouille dans la vis du support de suspension (Fig. 4B)

   1. Vis à bois
   2. Câble de sécurité
5. Fixez le câble de sécurité aux poutres de la structure à l'aide de la vis à bois, des rondelles plates et des rondelles élastiques fournies (Fig. 4C).


REMARQUE : Un câble de sécurité est requis pour toutes les installations de ventilateurs de plafond au Canada. Un câble de sécurité est requis pour l'installation combinée de ventilateur de plafond et d'éclairage de plus de 35 lbs. pour les modèles encastrés et à tige de suspension aux États-Unis.

Réalisation des branchements électriques

L'installation de ce ventilateur nécessite un câble à trois conducteurs (y compris le fil de terre) qui doit passer entre le plafond et la boîte de sortie murale.

Vérifiez que toutes les connexions sont bien serrées, y compris la terre, et qu'aucun fil dénudé n'est visible au niveau des capuchons de connexion, à l'exception du fil de terre.

1. Support de montage
2. Récepteur

Insérez le récepteur dans le support de montage, le côté plat du récepteur faisant face au plafond (Fig. 5).

Câblage du moteur au récepteur et du récepteur aux fils d'alimentation de la maison (Fig. 5A).

1. Connectez le fil de terre de l'ensemble rotule de suspension/tige de suspension, le fil de terre du support de montage et le fil de terre du récepteur au fil de terre de la boîte de sortie.

Le non-branchement des fils de terre pourrait entraîner un mauvais fonctionnement du contrôle du ventilateur.

2. Connectez le fil rouge du ventilateur au fil rouge marqué "TO MOTOR" (VERS LE MOTEUR) du récepteur.
3. Connectez le fil gris du ventilateur au fil gris marqué "TO MOTOR" (VERS LE MOTEUR) du récepteur.
4. Connectez le fil jaune du ventilateur au fil jaune marqué "TO MOTOR" (VERS LE MOTEUR) du récepteur.
5. Connectez le fil blanc du ventilateur au fil blanc marqué "FOR LIGHT" (POUR LA LUMIÈRE) du récepteur.
6. Connectez le fil bleu du ventilateur au fil bleu marqué "FOR LIGHT" (POUR LA LUMIÈRE) du récepteur.
7. Connectez le fil noir (phase) du plafond au fil noir marqué "AC in L" (CA en L) du récepteur.
8. Connectez le fil blanc (neutre) du plafond au fil blanc marqué "AC in N" (CA en N) du récepteur.

Suivez les étapes ci-dessus pour connecter le ventilateur à votre câblage domestique. Utilisez les capuchons de connexion en plastique fournis avec votre ventilateur.
Fixez les capuchons de connexion en plastique avec du ruban isolant. Assurez-vous qu'il n'y a pas de brins desserrés ou de connexions lâches.

Installation de la commande murale optionnelle

1. Prise murale
2. Commande murale
3. Plaque de montage murale
4. Vis de la plaque de montage
5. Plaque murale

1. Connectez le fil vert marqué "GROUND" (TERRE) de la commande murale au fil de cuivre de la boîte de sortie murale qui retourne au disjoncteur – important pour le bon fonctionnement du ventilateur (Fig. 6).
2. Connectez le fil noir marqué "LINE IN" (ENTRÉE LIGNE) de la commande murale au fil noir LINE VOLTAGE (TENSION DE LIGNE) de la boîte de sortie murale qui retourne au disjoncteur (Fig. 6).
3. Connectez le fil rouge de la commande murale au fil noir de la boîte de sortie murale qui monte vers le ventilateur (Fig. 6).
4. Connectez le fil blanc de la commande murale au fil blanc (neutre) de la boîte de sortie murale (Fig. 6).
5. Rentrez délicatement les connexions des fils à l'intérieur de la boîte de sortie. Fixez la commande murale avec les deux (2) vis de commande murale fournies (Fig. 6A).
6. Fixez la plaque de montage murale sur l'interrupteur mural et fixez-la avec les deux (2) vis de la plaque de montage murale fournies (Fig. 6A).
7. Fixez la plaque murale à la plaque de montage murale (Fig. 6A).

Câblage multi-emplacements
Associez individuellement chaque commande murale au récepteur du ventilateur en suivant les instructions d'appairage. Voir "Controlling the Unit" (Contrôle de l'unité).

Finition de l'installation

1. Fixez les connecteurs de fils avec les attaches de câbles fournies.
2. Installez le cache-piton sur le support de montage avec la vis retirée dans la section "Installation du support de montage".
3. Installez l'anneau de vis du cache-piton comme illustré (Fig. 7).

   1. Boîte de sortie
   2. Support de suspension
   3. Vis
   4. Cache-piton
   5. Cache-vis du cache-piton

Installation du module de luminaire

1. Retirez 1 des 3 vis et desserrez les autres (ne les retirez pas).
2. Vissez la vis précédemment retirée et serrez les autres pour installer la plaque d'adaptation (Fig. 8).

3. Connectez les fils LED de l'ensemble moteur au module de luminaire. Le fil bleu du ventilateur au fil bleu du module LED et le fil blanc du ventilateur au fil blanc du module LED.
4. Retirez 3 vis du périmètre extérieur de la plaque d'adaptation.
5. Fixez le module de luminaire avec les 3 vis à la plaque d'adaptation (Fig. 8A).

6. Installez l'abat-jour en verre sans trop serrer (Fig. 8B).


Commande de l'unité

Votre ventilateur vous a été livré avec la commande incluse déjà associée à votre ventilateur. Voir Fig. 9

1. Lumière Marche/Arrêt, Éclatant/Faible
2. Ventilateur Marche/Arrêt, Vitesse Plus/Moins
3. Saison (Été/Hiver) (Fig. 9A)


Interrupteur à coupure d'air : Tirez la languette pour couper l'alimentation en cas d'urgence. Non nécessaire pour le fonctionnement normal du ventilateur (uniquement inclus avec la commande murale).

REMARQUE : Votre ventilateur dispose de 6 vitesses. Un signal sonore indiquera lorsque la vitesse est augmentée ou diminuée. Lorsque le ventilateur a atteint le niveau de vitesse minimum/maximum, il émettra deux bips.

Commande d'un ou plusieurs ventilateurs avec télécommande ou commandes murales
La télécommande Bluetooth ou la commande murale est capable de contrôler un nombre illimité de ventilateurs à portée visuelle.
Voir (Fig. 9C) pour l'association.
REMARQUE : L'association doit être effectuée dans les trois (3) minutes suivant la mise sous tension du ventilateur.

Synchronisation de la commande sur plusieurs ventilateurs
Si vous contrôlez plusieurs ventilateurs avec une seule commande, les ventilateurs/lumières peuvent être synchronisés en vous référant à la Fig. 9B et aux instructions de la page suivante.
Ventilateur Marche/Arrêt : Appuyez et maintenez le bouton pendant 4 secondes. Le voyant LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Tous les ventilateurs s'éteindront. Cela synchronisera tous les ventilateurs contrôlés par la télécommande.
Lumière Marche/Arrêt : Appuyez et maintenez le bouton pendant 4 secondes. Le voyant LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Toutes les lumières s'éteindront. Cela synchronisera tous les ventilateurs contrôlés par la télécommande.
Sens du ventilateur : Appuyez et maintenez le bouton pendant 4 secondes. Le voyant LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Tous les ventilateurs seront réglés en mode été (rotation antihoraire). Cela synchronisera tous les ventilateurs contrôlés par la télécommande.

Réinitialisation

Si le support du ventilateur vous le conseille, vous pouvez réinitialiser votre ventilateur aux paramètres d'usine en vous référant à (Fig. 10A) ou (Fig. 10B).

Réinitialisation d'usine
Appuyez et maintenez les boutons pendant 10 secondes jusqu'à ce que le ventilateur émette 3 bips indiquant la réinitialisation

Réinitialisation d'usine du récepteur
Appuyez sur le bouton de réinitialisation du récepteur jusqu'à ce que le récepteur émette 3 bips indiquant la réinitialisation

Réinitialisation Wi-Fi du ventilateur
Appuyez et maintenez et pendant 10 secondes jusqu'à ce que le voyant LED clignote en vert et que le récepteur émette 2 longs bips
REMARQUE : Si vous modifiez vos paramètres Wi-Fi (SSID ou phrase secrète de sécurité), vous devrez effectuer une réinitialisation Wi-Fi. Référez-vous à la Fig. 11, puis utilisez l'application Modern Forms pour connecter votre ventilateur au nouveau réseau.

Mode Brise

Le mode Brise imite le flux et le reflux naturels des vents dans la nature en variant la vitesse du ventilateur.
REMARQUE : Le mode Brise fait toujours tourner votre ventilateur dans le sens Été.

1. Pour démarrer le mode Brise, appuyez sur et pendant 4 secondes. Le voyant LED clignotera en vert et le ventilateur émettra un bip.
2. Pour quitter le mode Brise et revenir au mode ventilateur standard, appuyez sur et pendant 4 secondes. Le voyant LED clignotera en vert et le ventilateur émettra un bip. Votre ventilateur reviendra à la direction et à la vitesse réglées avant d'entrer en mode Brise.

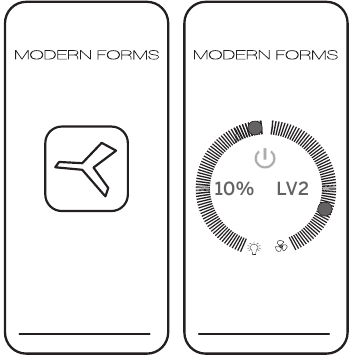

Application

En plus de la télécommande incluse, vous pouvez contrôler votre ventilateur avec une commande murale (vendue séparément) ou via l'application Modern Forms. Pour utiliser l'application Modern Forms, téléchargez-la gratuitement depuis l'App Store ou Google Play.

1. Ouvrez l'application pour créer votre compte. Vous pouvez également vous connecter en utilisant votre compte Facebook ou Google.
2. Pour configurer une connexion Wi-Fi, vous aurez besoin du SSID et du mot de passe Wi-Fi du réseau auquel vous souhaitez vous connecter.
3. Vous recevrez une invite pour nommer votre appareil ventilateur et télécharger une photo facultative si vous le souhaitez.
4. L'application Modern Forms vous permet d'effectuer les fonctions normales du ventilateur, ainsi que de créer des programmes, de définir des minuteries de sommeil, d'inviter d'autres utilisateurs, de créer des groupes et d'utiliser des fonctionnalités intelligentes telles que l'apprentissage adaptatif (Adaptive Learning). Intégrez-la aux systèmes domotiques que vous possédez déjà, y compris Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4, et plus encore.

Accessoires

Personnalisez votre expérience

	Télécommande Bluetooth Intensité lumineuse de 1 % | MARCHE/ARRÊT 6 vitesses de ventilateur F-RCBT-WT Blanc
	Commande murale Bluetooth Intensité lumineuse de 1 % | MARCHE/ARRÊT 6 vitesses de ventilateur I Vendue séparément F-WCBT-WT Blanc
	Kit pour plafond incliné Conçu pour s'adapter aux bâtiments avec des plafonds fortement inclinés jusqu'à 45° ou une pente de 12/12 XF-SCK
	Raccord Connecte deux tiges de suspension XF-I
	Tige de suspension XF-12 - Tige de suspension de 12" XF-18 - Tige de suspension de 18" XF-24 - Tige de suspension de 24" XF-36 - Tige de suspension de 36" XF-48 - Tige de suspension de 48" XF-60 - Tige de suspension de 60" XF-72 - Tige de suspension de 72"

Dépannage

Mon unité ne démarre pas

1. Vérifiez les fusibles ou disjoncteurs du circuit principal et des circuits secondaires.
2. Vérifiez les connexions des fils d'alimentation au ventilateur et des fils de commutation dans les boîtiers d'interrupteurs.

Assurez-vous que l'alimentation principale est coupée !

Mon unité est bruyante

1. Prévoyez une période de rodage de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaîtront pendant cette période.
2. Vérifiez que les vis fixant les pales (et les bras de pales, le cas échéant) sont bien serrées.
3. Vérifiez que toutes les vis du boîtier du moteur sont bien serrées.
4. Assurez-vous que le couvercle de la lumière est bien serré et/ou que le verre est bien ajusté.
5. Serrez les vis du support de suspension et assurez-vous que la boîte de sortie est bien fixée.
6. Vos connecteurs de fils peuvent vibrer contre la verrière du ventilateur.
7. Assurez-vous d'avoir une boîte de sortie approuvée cUL/UL et qu'elle est installée correctement.

Mon unité vacille

1. Serrez les vis de réglage de la tige de suspension.
2. Assurez-vous que votre ensemble de bille de suspension est bien verrouillé dans le support de suspension.
3. Serrez les vis du support de suspension à la boîte de sortie.
4. Assurez-vous que les pales du ventilateur sont correctement alignées et solidement fixées à l'ensemble du boîtier du moteur/aux bras de pales.
5. Assurez-vous que les espaces entre les pales sont uniformément répartis ou assurez-vous que vous utilisez une boîte de sortie homologuée cUL/UL et qu'elle est installée correctement.

Mon appareil ne produit pas un mouvement d'air suffisant

Si possible, veuillez envisager d'utiliser une tige de suspension plus longue que celle incluse.

Ma télécommande ou ma commande murale ne contrôle pas mon ventilateur
Vérifiez que le ventilateur reçoit de l'alimentation en effectuant un cycle d'alimentation du ventilateur.
Pour ce faire :

1. Coupez l'alimentation du ventilateur via l'interrupteur mural Marche/Arrêt standard, ou le disjoncteur si l'interrupteur mural standard n'est pas applicable.
2. Attendez au moins 10 secondes, puis rétablissez l'alimentation.
3. Le ventilateur s'allumera en mode association pendant 3 minutes.
4. Appuyez et maintenez les boutons et de la télécommande pendant 10 à 15 secondes.
5. Lorsque le voyant LED reste vert fixe et que trois (2) signaux sonores sont entendus, le processus d'association est terminé.

Je ne vois pas le réseau Wi-Fi de mon ventilateur (ModernFormFan_XXXXXX) dans la liste des réseaux Wi-Fi disponibles de mon téléphone.

1. Si votre ventilateur a déjà été associé, la radio Wi-Fi sera désactivée.
2. Pour activer le Wi-Fi, appuyez et maintenez les boutons d'augmentation et de diminution de la vitesse du ventilateur sur votre télécommande ou votre commande murale pendant 6 secondes.
3. Le ventilateur émettra un bip et vous verrez son réseau Wi-Fi disponible pour la connexion.

Mon réseau Wi-Fi domestique n'apparaît pas dans la liste de l'application lors de la configuration

1. Votre ventilateur prend en charge la connexion aux réseaux 2,4 GHz 802.11b/g/n. Confirmez la compatibilité de votre réseau en vérifiant les paramètres de votre routeur ou contactez le fabricant de votre routeur.
2. Assurez-vous que le SSID de votre réseau n'est pas masqué.
3. Votre ventilateur ne prend pas en charge la connectivité réseau 5 GHz.

Mon produit n'a pas réussi à se connecter au réseau Wi-Fi

1. Assurez-vous d'avoir entré le bon mot de passe Wi-Fi et que votre appareil mobile est connecté au même réseau que celui auquel vous avez tenté de connecter le ventilateur.
2. Assurez-vous d'être dans la portée spécifiée par le fabricant du routeur. Si toutes ces étapes ont échoué, veuillez effectuer un cycle d'alimentation de votre ventilateur et de votre routeur et réessayer.

Qu'est-ce qu'un cycle d'alimentation et comment puis-je effectuer un cycle d'alimentation de mon ventilateur ?
Un cycle d'alimentation est l'acte de retirer temporairement la source d'alimentation de votre ventilateur. Si le ventilateur est alimenté par un interrupteur mural, éteignez l'interrupteur pendant 10 secondes, puis rallumez-le. Alternativement, vous pouvez utiliser le disjoncteur auquel le ventilateur est connecté en le basculant en position d'arrêt pendant 10 secondes, puis en position de marche. Si votre ventilateur est câblé via une commande murale Modern Forms (Réf. : F-WCBT-WT), tirez l'interrupteur à coupure d'air sur votre commande murale, attendez 10 secondes, puis réinsérez-le.

Qu'est-ce que le mode Brise

Le mode Brise imite le flux et le reflux naturels des vents dans la nature en fluctuant la vitesse de votre ventilateur.

Qu'est-ce que l'association

L'association est le processus de connexion de votre télécommande ou commande murale Modern Forms à votre ventilateur. Votre ventilateur est livré pré-associé à la télécommande incluse. Cependant, si vous souhaitez des commandes supplémentaires pour votre ventilateur ou si vous remplacez une commande, reportez-vous à la section d'association et de désassociation des instructions.

Qu'est-ce qu'une réinitialisation d'usine

Une réinitialisation d'usine est une restauration des paramètres d'origine du ventilateur. Cela peut être réalisé depuis la commande ou en appuyant et en maintenant le petit bouton du récepteur jusqu'à ce que vous entendiez trois signaux sonores, ou en maintenant enfoncés les boutons de bascule du ventilateur, de la lumière et de la saison sur votre télécommande ou commande murale associée pendant 10 secondes.
REMARQUE : Vous devrez peut-être réassocier votre télécommande ou vos commandes murales au ventilateur après une réinitialisation d'usine. Une réinitialisation d'usine déconnectera également le ventilateur de votre réseau Wi-Fi domestique et vous obligera à ajouter le ventilateur à l'aide de l'application Modern Forms Smart Fans.

Veuillez vous référer à la section FAQ de notre application pour plus d'informations. Pour toutes autres questions, veuillez contacter nos spécialistes dédiés du support ventilateur. Les coordonnées se trouvent au début des instructions.

Consignes de sécurité

Pour des informations sur le fonctionnement, l'entretien et le dépannage, visitez http://modernforms.com/fan-support/

Pour réduire le risque de choc électrique, assurez-vous que l'électricité a été coupée au disjoncteur avant de commencer. Tout le câblage doit être conforme au National Electrical Code "ANSI/NFPA 70" (Code national de l'électricité) et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien agréé.
Le ventilateur doit être monté avec un dégagement minimum de 7 pieds (2,1 m) entre le bord de fuite des pales du ventilateur et le sol, et un minimum de 1,5 pied (0,5 m) entre le bord des pales du ventilateur et les murs environnants. Ne jamais placer d'objets sur le trajet des pales du ventilateur. Pour éviter les blessures corporelles ou les dommages au ventilateur et à d'autres objets, soyez prudent lorsque vous travaillez autour du ventilateur ou le nettoyez.
Pour éviter les chocs électriques ou les dommages au moteur ou à la finition, n'utilisez pas d'eau ou de produits chimiques pour nettoyer le ventilateur ou ses pales. Un chiffon sec ou légèrement humide conviendra pour la plupart des nettoyages.
Après avoir effectué les branchements électriques, les conducteurs épissés doivent être tournés vers le haut et soigneusement poussés dans la boîte de sortie. Les fils doivent être séparés avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement d'un côté de la boîte de sortie, et le conducteur non mis à la terre de l'autre côté de la boîte de sortie.

Tous les vis de réglage doivent être vérifiées et resserrées si nécessaire avant l'installation.

N'installez pas et n'utilisez pas votre ventilateur si des pièces sont endommagées ou manquantes. Ce produit est conçu pour être utilisé uniquement avec les pièces et/ou accessoires fournis désignés pour être utilisés avec ce produit par Modern Forms. La substitution de pièces ou d'accessoires non désignés pour être utilisés avec ce produit par Modern Forms pourrait entraîner des blessures corporelles ou des dommages matériels et annulerait la garantie. Contactez un revendeur agréé ou le fabricant si des pièces sont endommagées ou manquantes.

Pour réduire le risque de choc électrique, ce ventilateur doit être installé et utilisé avec la commande murale fournie, ou contrôlé via l'application Modern Forms.

N'utilisez pas d'outils électriques pour assembler ou installer votre ventilateur. L'utilisation d'outils électriques peut entraîner un assemblage incorrect, ce qui peut provoquer du bruit ou des dommages au ventilateur, des blessures corporelles ou des dommages matériels.

Pour réduire le risque de blessures corporelles, ne pliez pas les bras des pales lors de l'installation des supports, de l'équilibrage des pales ou du nettoyage du ventilateur.

N'insérez pas d'objets étrangers entre les pales rotatives du ventilateur.

N'utilisez pas le ventilateur tant que les pales ne sont pas en place. Du bruit et des dommages au ventilateur peuvent survenir.

Cet appareil n'est pas destiné à être utilisé par de jeunes enfants sans surveillance.

Pour réduire le risque d'incendie, de choc électrique, de blessures corporelles ou de dommages au ventilateur ou à d'autres objets, la boîte de sortie et la structure de support doivent être solidement montées et capables de supporter de manière fiable un minimum de 35 livres (15,9 kg). Utilisez uniquement des boîtes de sortie homologuées UL/cUL marquées "FOR FAN SUPPORT." (POUR SUPPORT DE VENTILATEUR). Utilisez uniquement les vis et rondelles fournies avec la boîte de sortie.

Avant d'assembler votre ventilateur, reportez-vous à la section « Établissement des branchements électriques ». Si vous estimez ne pas avoir suffisamment de connaissances ou d'expérience en câblage, faites installer votre ventilateur par un électricien agréé.

REMARQUE : Avant d'entretenir ou de nettoyer le ventilateur, coupez l'alimentation au disjoncteur.

Assistance

Pour un service rapide, ayez les informations suivantes à portée de main lorsque vous appelez :

1. Nom et numéro du modèle
2. Numéro de pièce et description de la pièce
3. Date et lieu d'achat

1-866-810-6615 option 2
LUN-VEN 8H-20H HNE
Email: fansupport@modernforms.com

modernforms.com

Références

• App Store - Apple
• Google Play
• Page d'accueil | Modern Forms

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel du Modern Forms Vox FR-W1802

Les langues disponibles
