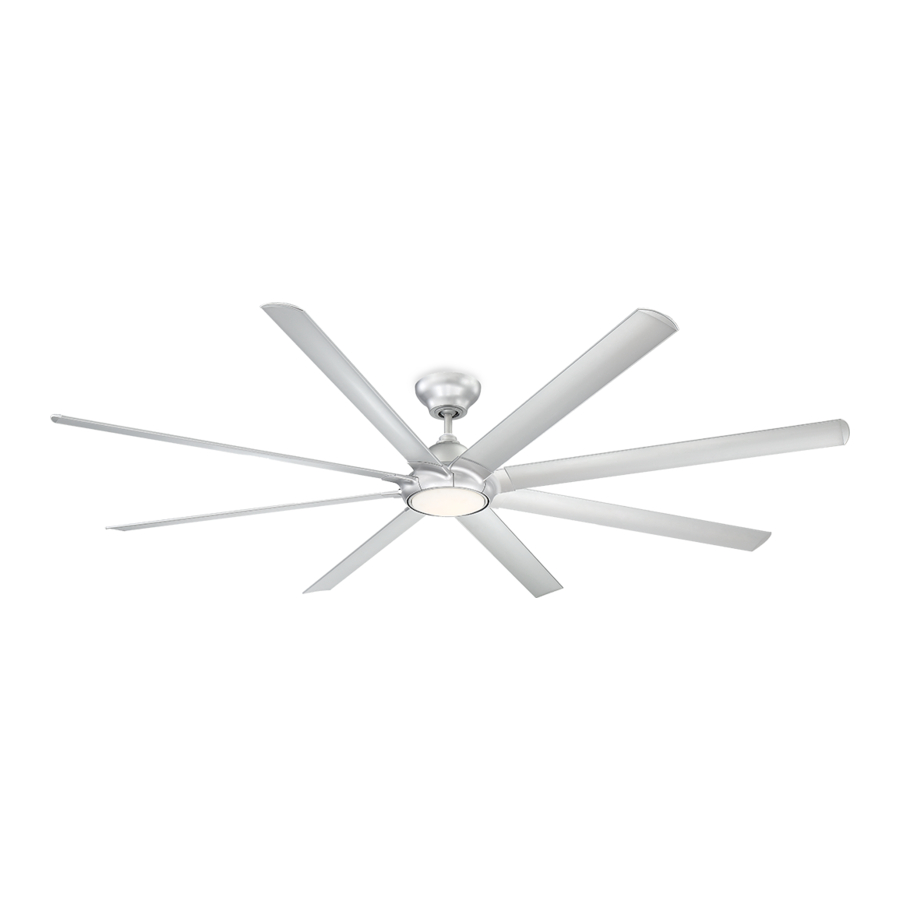

Modern Forms Hydra FR-W1805 Manuel

Devenez intelligent...

S'intègre parfaitement avec :
les appareils que vous possédez déjà

Fonctionnalités intelligentes haut de gamme :
complètent des matériaux de haute qualité

	Wi-Fi et Bluetooth activés pour un contrôle flexible
DC MOTOR	Silencieux, fiable et jusqu'à 70 % plus efficace que les ventilateurs AC

Accessoires :
personnalisez votre expérience

	Télécommande Bluetooth Règle l'intensité lumineuse à 1 % | ON/OFF (MARCHE/ARRÊT) 6 vitesses de ventilateur F-RCBT-WT Blanc
	Commande murale Bluetooth Règle l'intensité lumineuse à 1 % | ON/OFF (MARCHE/ARRÊT) 6 vitesses de ventilateur | Vendu séparément F-WCBT-WT Blanc

Outils requis

Contenu de l'emballage

Poids de suspension : 46 lbs


Veuillez noter l'ID MAC sur le récepteur et le conserver en lieu sûr.

1. Jeu de 8 pales (80/96/120) RPL-F1805-***-BD-**
2. Assemblage de suspension Support de montage avec tige de suspension RPL-F1805-HGR-**
3. Cache-piton et couvercle de vis du cache-piton RPL-F1805-CAN-**
4. Cache-raccord RPL-COU-CVR-**
5. Assemblage moteur
6. Jeu de 8 bras de pale RPL-F1805-BARM-**

7. Plaque d'adaptation
8. Module LED F6IN-120V-R1-30
9. Abat-jour en verre RPL-F1805-GLA
10. Couvercle de luminaire RPL-F1805-COVER-**
11. Récepteur de commande avec quincaillerie (080/096/120) F-R3-1805-***
12. Commande murale avec quincaillerie F-WCBT-WT

** indique le code de finition du ventilateur
*** indique le diamètre des pales du ventilateur

Sac de quincaillerie
RPL-HYDRA-PARTS

• Vis à bois (2), vis (2)
• Rondelles frein 5/32" (2), rondelles plates (2)

• Rondelles frein 5.4mm (2) avec quincaillerie de fixation des pales
• Vis avec rondelles plates et rondelles en caoutchouc (41)

Avant de jeter les matériaux d'emballage, assurez-vous que toutes les pièces ont été retirées.
Placez les pièces du sac de quincaillerie dans un petit récipient pour éviter de les perdre.

Options de montage

Pour éviter tout choc électrique, assurez-vous que l'électricité a été coupée au disjoncteur avant de commencer.
S'il n'y a pas de boîte de sortie homologuée UL/cUL existante, veuillez vous référer aux instructions suivantes. Fixez la boîte de sortie directement à la structure du bâtiment. Utilisez des fixations et des matériaux de construction appropriés. La boîte de sortie et la structure de support doivent être capables de supporter entièrement le poids mobile du ventilateur (au moins 35 lbs/15.9 kg). N'utilisez pas de boîtes de sortie en plastique. Utilisez uniquement des boîtes de sortie homologuées UL/cUL et marquées "FOR FAN SUPPORT" (POUR SUPPORT DE VENTILATEUR).
Fixez la boîte de sortie directement à la structure du bâtiment.
Les figures 1-1C sont des exemples des différentes façons de monter la boîte de sortie.
REMARQUE : Pour suspendre votre ventilateur là où il y a un luminaire existant mais pas de solive de plafond, vous pourriez avoir besoin d'une barre de suspension d'installation.
REMARQUE : Les ventilateurs à tige de suspension peuvent être suspendus jusqu'à une longueur maximale recommandée de 72" à l'aide de tiges de suspension supplémentaires (vendues séparément) et du fil de raccordement de 80" inclus.
REMARQUE : Le kit pour plafond incliné (vendu séparément) est requis pour les applications de plafond incliné et peut accueillir des pentes jusqu'à 45° (Fig. 1B).
REMARQUE : Vous pourriez avoir besoin d'une tige de suspension plus longue pour maintenir un dégagement adéquat des pales lors de l'installation sur un plafond fortement incliné (Fig. 1B).

1. Entretoise de support
2. Boîte de sortie
3. Solive

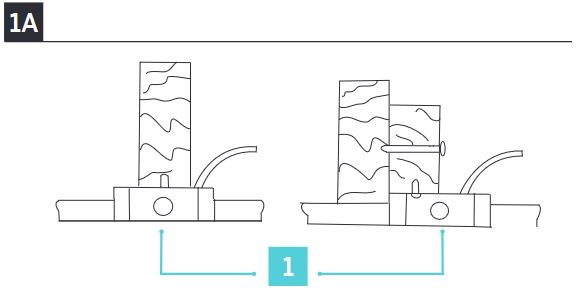

1. Boîte de sortie

Support de plafond angle max 30°

1. Entretoise de support
2. Support de montage
3. Boîte de sortie encastrée

1. Boîte de sortie

Installation du ventilateur

N'OUBLIEZ PAS de couper l'alimentation au disjoncteur. Suivez les étapes ci-dessous pour installer correctement votre ventilateur :

1. Coupez l'alimentation au disjoncteur à l'emplacement du ventilateur. Un électricien agréé doit installer le ventilateur.
2. Retirez 1 des 2 vis du bas du support de montage et conservez-la pour la section « Finition de l'installation ». Desserrez l'autre vis (Fig. 2).

   1. Support de montage
   2. Vis
3. Faites passer les fils d'alimentation de 120 volts par le trou central du support de montage au plafond, comme indiqué sur (Fig. 2A).

   1. Fils 120V
   2. Boîte électrique homologuée cUL
   3. Support de montage
   4. Vis de montage (fournies avec la boîte de sortie)
4. Fixez le support de montage à la boîte de sortie de plafond avec les vis et rondelles fournies avec votre boîte de sortie.
5. Retirez la vis de réglage située dans la rotule de suspension, abaissez la rotule de suspension et retirez la goupille transversale. Retirez la rotule de suspension de l'assemblage rotule de suspension/tige de suspension (Fig. 2B).

   1. Goupille transversale
   2. Rotule de suspension
   3. Vis
   4. Tige de suspension
   5. Câble de sécurité
   6. Fils du moteur
   7. Tige de suspension
   8. Vis
   9. Collier
   10. Goupille fendue
   11. Goupille de fourche
6. Retirez la goupille de fourche et la goupille fendue, et desserrez les deux vis du collier du moteur (Fig. 2B).
7. Faites passer délicatement les fils du moteur et le câble de sécurité à travers la tige de suspension. Vissez la tige de suspension dans le collier.

   Le fait de ne pas installer correctement la goupille fendue et/ou de ne pas serrer les vis pourrait entraîner le desserrage et éventuellement la chute du ventilateur.
8. Alignez les trous de la tige de suspension et du collier et insérez la goupille fendue et la goupille de fourche. Serrez les deux vis du collier (Fig. 2B).
9. Glissez le cache-raccord, le couvercle de vis du cache-piton (côté peint vers le bas) et le cache-piton (côté ouvert vers le haut) sur la tige de suspension (Fig. 2B).
   Le cache-raccord descend jusqu'en bas.
10. Réinstallez délicatement la rotule de suspension sur la tige de suspension, en vous assurant que la goupille transversale est dans la bonne position, que la vis de réglage est serrée et que les fils ne sont pas torsadés (Fig. 2B).
11. Soulevez délicatement l'assemblage moteur du ventilateur jusqu'au support de montage et insérez la rotule de suspension dans le logement du support de montage. Assurez-vous que la languette du logement du support de montage est correctement insérée dans la rainure de la rotule de suspension (Fig. 2C).
    Faites pivoter l'assemblage du logement jusqu'à ce que la rotule tombe et se verrouille dans la vis du support de suspension.

    1. Fils du moteur
    2. Câble de sécurité
    3. Tige de suspension
    4. Cache-piton
    5. Couvercle de vis du cache-piton
    6. Cache-raccord
12. Fixez le câble de sécurité à la structure du bâtiment à l'aide d'une vis à bois (Fig. 2D).


    1. Vis à bois
    2. Câble de sécurité

Raccordements électriques

L'installation de ce ventilateur nécessite un câble à trois conducteurs (y compris le fil de terre) qui doit passer entre le plafond et la boîte de sortie murale.

Vérifiez que toutes les connexions sont bien serrées, y compris la terre, et qu'aucun fil dénudé n'est visible au niveau des capuchons de connexion, à l'exception du fil de terre.
Insérez le récepteur dans le support de montage, le côté plat du récepteur faisant face au plafond (Fig.3).
Moteur au récepteur et récepteur aux fils d'alimentation de la maison (Fig. 3A).

1. Support de montage
2. Récepteur

1. Connectez le fil de terre de l'assemblage rotule de suspension/tige de suspension, le fil de terre du support de montage et le fil de terre du récepteur au fil de terre de la boîte de sortie.

   Le fait de ne pas connecter les fils de terre pourrait entraîner un mauvais fonctionnement du contrôle du ventilateur.
2. Connectez le fil rouge du ventilateur au fil rouge marqué "TO MOTOR" (VERS LE MOTEUR) du récepteur.
3. Connectez le fil gris du ventilateur au fil gris marqué "TO MOTOR" (VERS LE MOTEUR) du récepteur.
4. Connectez le fil jaune du ventilateur au fil jaune marqué "TO MOTOR" (VERS LE MOTEUR) du récepteur.
5. Connectez le fil blanc du ventilateur au fil blanc marqué "FOR LIGHT" (POUR LA LUMIÈRE) du récepteur.
6. Connectez le fil bleu du ventilateur au fil bleu marqué "FOR LIGHT" (POUR LA LUMIÈRE) du récepteur.
7. Connectez le fil noir (phase) du plafond au fil noir marqué "AC in L" (CA en L) du récepteur.
8. Connectez le fil blanc (neutre) du plafond au fil blanc marqué "AC in N" (CA en N) du récepteur.

Installation de la Commande Murale

1. Connectez le fil vert marqué "GROUND" (TERRE) de la commande murale au fil de cuivre de la boîte de sortie murale qui retourne au disjoncteur – important pour le bon fonctionnement du ventilateur (Fig. 4).

2. Connectez le fil noir marqué "LINE IN" (ENTRÉE DE LIGNE) de la commande murale au fil noir de TENSION DE LIGNE de la boîte de sortie murale qui retourne au disjoncteur (Fig. 4).
3. Connectez le fil rouge de la commande murale au fil noir de la boîte de sortie murale qui monte vers le ventilateur (Fig. 4).
4. Connectez le fil blanc de la commande murale au fil blanc (neutre) de la boîte de sortie murale (Fig. 4).
5. Rangez soigneusement les connexions de fils à l'intérieur de la boîte de sortie. Fixez la commande murale avec les deux (2) vis de commande murale fournies (Fig. 4A).

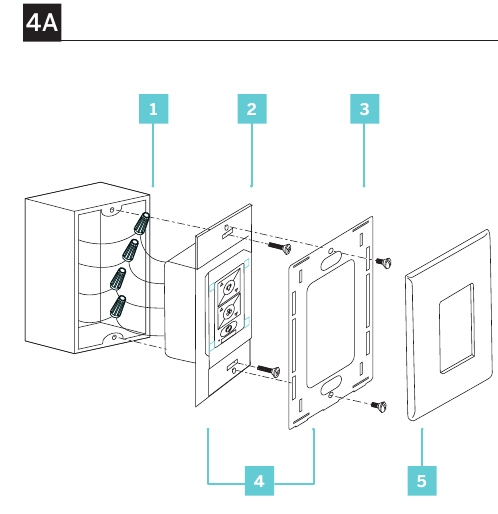

   1. Prise Murale
   2. Commande Murale
   3. Plaque de Montage Murale
   4. Vis de Plaque de Montage
   5. Plaque Murale
6. Fixez la plaque de montage murale sur l'interrupteur mural et sécurisez-la avec les deux (2) vis de plaque de montage murale fournies (Fig. 4A).
7. Fixez la plaque murale à la plaque de montage murale (Fig. 4A).

Câblage multi-emplacement
Appairez individuellement chaque commande murale avec le récepteur du ventilateur en suivant les instructions d'appairage.

Finalisation de l'Installation

1. Sécurisez toutes les connexions de fils avec les attaches de câbles fournies pour faciliter l'installation de la rosace.
2. Rangez soigneusement les connexions dans la boîte de sortie de plafond.
3. Faites glisser la rosace jusqu'au support de suspension et placez le trou en forme de serrure de la rosace sur la vis du support de suspension. Tournez la rosace jusqu'à ce qu'elle se verrouille en place dans la section étroite des trous en forme de serrure.
4. Alignez le trou circulaire de la rosace avec le trou restant du support de suspension. Fixez en serrant la vis précédemment desserrée et celle précédemment retirée. Ajustez les vis de la rosace si nécessaire jusqu'à ce que la rosace et le couvercle de la rosace soient bien ajustés.
5. Ajustez les vis de la rosace si nécessaire jusqu'à ce que la rosace et l'anneau de vis de la rosace soient bien ajustés.

   Assurez-vous que la languette située au bas du support de suspension est correctement insérée dans la rainure de la rotule de suspension avant de fixer la rosace au support. Le fait de ne pas insérer correctement la languette dans la rainure pourrait endommager le câblage électrique.

Fixation des Pales du Ventilateur

1. Pale
2. Support de Pale
3. Vis avec Rondelles Frein
4. Vis

1. Fixez la pale au support de pale à l'aide des vis avec rondelles, comme indiqué dans (Fig. 6).
2. Fixez l'ensemble pale au moteur à l'aide des vis fournies (Fig. 6).

Installation de la Plaque d'Adaptation

1. Retirez l'une des trois vis de la plaque de montage de l'anneau de montage et desserrez les deux autres vis (ne les retirez pas).
2. Placez les trous en forme de serrure de la plaque de montage sur les deux vis précédemment desserrées de l'anneau de montage. Tournez la plaque de montage jusqu'à ce que la plaque d'adaptation se verrouille en place dans la section étroite des trous en forme de serrure (Fig. 7).

   1. Anneau de Montage
   2. Plaque d'Adaptation
   3. Vis
3. Serrez les deux vis de l'anneau de montage précédemment desserrées et celle précédemment retirée pour fixer la plaque d'adaptation.

Installation du Module Luminaire LED

Avant de commencer l'installation, coupez l'alimentation en éteignant le disjoncteur ou en retirant le fusible du boîtier à fusibles.
REMARQUE: Si vous ne prévoyez pas d'installer le module luminaire avec votre ventilateur pour le moment, ignorez cette étape.

1. Plaque d'Adaptation
2. Fiches de Connexion
3. Module Luminaire LED
4. Vis
5. Diffuseur en Verre
6. Cache Luminaire Métallique

1. Retirez les 3 vis du périmètre extérieur de la plaque d'adaptation et conservez-les pour une utilisation future.
2. Montez et maintenez le module luminaire LED près de la plaque d'adaptation et procédez à la sécurisation des connexions de fils. Connectez les connecteurs de fil blanc du module luminaire au fil blanc du ventilateur. Connectez le fil bleu du ventilateur au fil noir du module LED.
3. Rangez soigneusement les connexions dans la plaque d'adaptation. Placez le module luminaire contre la plaque d'adaptation et installez le module luminaire à l'aide des 3 vis précédemment retirées.
4. Montez le diffuseur en verre contre le module luminaire, et fixez-le au ventilateur en tournant le diffuseur acrylique dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien ajusté. Ne serrez pas trop.
5. Si vous installez le cache luminaire métallique optionnel, assurez-vous qu'il est bien serré.
   REMARQUE: Ajoutez le cache luminaire métallique si vous n'avez pas besoin de la fonction d'éclairage ou si vous préférez une esthétique différente.
   REMARQUE: Ne connectez pas le module LED ou les fils de connexion si vous utilisez le cache luminaire métallique.

Contrôle du Ventilateur

Votre ventilateur vous a été livré avec la commande incluse déjà appairée à votre ventilateur.

1. Lumière On/Off (Marche/Arrêt), Bright/Dim (Lumineux/Faible)
2. Ventilateur On/Off (Marche/Arrêt), Speed Up/Down (Accélérer/Ralentir)
3. Saison (Été/Hiver)


Interrupteur d'Isolement: Tirez la languette pour couper l'alimentation en cas d'urgence. Non nécessaire pour le fonctionnement normal du ventilateur (uniquement inclus avec la commande murale).
REMARQUE: Votre ventilateur dispose de 6 vitesses. Une tonalité audible indiquera lorsque la vitesse est augmentée ou diminuée. Lorsque le ventilateur aura atteint le niveau de vitesse minimum/maximum, il bipera deux fois.

Contrôler un ou Plusieurs Ventilateurs avec des Télécommandes ou des Commandes Murales
La télécommande Bluetooth ou la commande murale est capable de contrôler un nombre illimité de ventilateurs à portée visuelle.
Voir (Fig. 9C) pour l'appairage.
REMARQUE: L'appairage doit être effectué dans les trois (3) minutes suivant la mise sous tension du ventilateur.

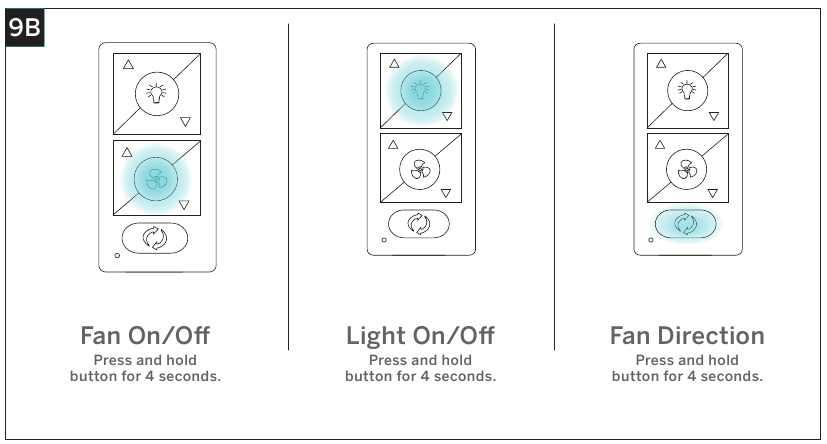

Synchronisation du Contrôle sur Plusieurs Ventilateurs
Si vous contrôlez plusieurs ventilateurs avec une seule commande, les ventilateurs/lumières peuvent être synchronisés en vous référant à la Fig. 9B.

Ventilateur On/Off (Marche/Arrêt): Appuyez et maintenez le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés biperont pour indiquer que le message a été reçu. Tous les ventilateurs s'éteindront. Cela synchronisera tous les ventilateurs contrôlés par la télécommande.
Lumière On/Off (Marche/Arrêt): Appuyez et maintenez le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés biperont pour indiquer que le message a été reçu. Toutes les lumières s'éteindront. Cela synchronisera tous les ventilateurs contrôlés par la télécommande.
Sens du Ventilateur: Appuyez et maintenez le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés biperont pour indiquer que le message a été reçu. Tous les ventilateurs seront réglés en mode été (rotation antihoraire). Cela synchronisera tous les ventilateurs contrôlés par la télécommande.

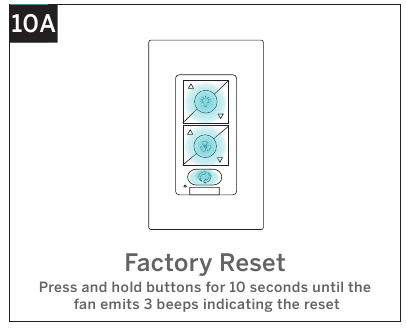

Réinitialisation

Si le support technique du ventilateur vous le conseille, vous pouvez réinitialiser votre ventilateur aux paramètres d'usine en vous référant à (Fig. 10A) ou (Fig. 10B).
REMARQUE: Si vous modifiez vos paramètres Wi-Fi (SSID ou phrase secrète de sécurité), vous devrez effectuer une réinitialisation Wi-Fi. Reportez-vous à la Fig. 10, puis utilisez l'application Modern Forms pour connecter votre ventilateur au nouveau réseau.

Mode Brise

Le mode Brise imite le flux et le reflux naturels des vents dans la nature en faisant varier la vitesse du ventilateur.
REMARQUE: Le mode Brise fait toujours tourner votre ventilateur dans le sens Été.

1. Pour démarrer le mode Brise, appuyez sur et pendant 4 secondes. La LED clignotera en vert et le ventilateur bipera.
2. Pour quitter le mode Brise et revenir au mode ventilateur standard, appuyez sur et pendant 4 secondes. La LED clignotera en vert et le ventilateur bipera. Votre ventilateur reviendra à la direction et à la vitesse auxquelles il était réglé avant d'entrer en mode Brise.

Application

En plus de la commande murale incluse, vous pouvez contrôler votre ventilateur avec une télécommande (vendue séparément) ou via l'application Modern Forms. Pour utiliser l'application Modern Forms, téléchargez-la gratuitement depuis l'App Store ou Google Play.

1. Ouvrez l'application pour créer votre compte. Vous pouvez également vous connecter en utilisant votre compte Facebook ou Google.
2. Pour établir une connexion Wi-Fi, vous aurez besoin du SSID et du mot de passe Wi-Fi du réseau auquel vous souhaitez vous connecter.
3. Vous recevrez une invite pour nommer votre appareil ventilateur et télécharger une image facultative de celui-ci si vous le souhaitez.
4. L'application Modern Forms vous permet d'effectuer les fonctions normales du ventilateur, ainsi que de créer des programmes, de définir des minuteries de sommeil, d'inviter d'autres utilisateurs, de créer des groupes et d'utiliser des fonctionnalités intelligentes telles que l'apprentissage adaptatif. Intégrez-la aux systèmes de maison intelligente que vous possédez déjà, notamment Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4, et plus encore.

Pour des instructions détaillées et l'intégration d'appareils de maison intelligente

Accessoires

	Contrôle mural Bluetooth Intensifie la lumière à 1% | ON/OFF 6 vitesses de ventilateur | Vendu séparément F-WCBT-WT White
	Télécommande Bluetooth Intensifie la lumière à 1% | ON/OFF 6 vitesses de ventilateur F-RCBT-WT White
	Kit pour plafond incliné Conçu pour s'adapter aux bâtiments avec des plafonds fortement inclinés jusqu'à 45° ou une pente de 12/12 XF-SCK
	Coupleur Connecte deux tiges de descente XF-I
	Tige de descente XF-12 - Tige de descente de 12" | XF-18 - Tige de descente de 18" XF-24 - Tige de descente de 24" | XF-36 - Tige de descente de 36" XF-48 - Tige de descente de 48" | XF-60 - Tige de descente de 60" XF-72 - Tige de descente de 72"

Dépannage

Mon ventilateur ne démarre pas

1. Vérifiez les fusibles ou les disjoncteurs du circuit principal et des circuits secondaires.
2. Vérifiez les connexions des fils d'alimentation au ventilateur et les connexions des fils de l'interrupteur dans les boîtiers d'interrupteur.

Assurez-vous que l'alimentation principale est coupée !

Mon ventilateur est bruyant

1. Laissez une période de rodage de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaîtront pendant cette période.
2. Vérifiez que les vis fixant les pales (et les bras de pale, le cas échéant) sont bien serrées.
3. Vérifiez que toutes les vis du boîtier du moteur sont bien serrées.
4. Assurez-vous que le couvercle de la lumière est serré et/ou que le verre est bien en place.
5. Serrez les vis du support de suspension et assurez-vous que la boîte de sortie est sécurisée.
6. Vos connecteurs de fils peuvent vibrer contre le cache-piton du ventilateur.
7. Assurez-vous d'avoir une boîte de sortie homologuée cUL/UL et qu'elle est installée correctement.

Mon ventilateur vacille

1. Serrez les vis de blocage de la tige de descente.
2. Assurez-vous que l'ensemble de la rotule de suspension est bien verrouillé dans le support de suspension.
3. Serrez les vis du support de suspension à la boîte de sortie.
4. Assurez-vous que les pales du ventilateur sont correctement alignées et solidement fixées à l'ensemble du boîtier du moteur/aux bras des pales.
5. Assurez-vous que les espaces entre les pales sont uniformément répartis ou assurez-vous que vous utilisez une boîte de sortie homologuée cUL/UL et qu'elle est installée correctement.

Mon ventilateur ne produit pas suffisamment de mouvement d'air

Si possible, veuillez envisager d'utiliser une tige de descente plus longue que celle fournie.

Ma télécommande ou mon contrôle mural ne contrôle pas mon ventilateur

Vérifiez que le ventilateur reçoit de l'alimentation en coupant et rétablissant l'alimentation du ventilateur.
Pour ce faire :

1. Coupez l'alimentation du ventilateur via l'interrupteur mural marche/arrêt standard, ou le disjoncteur si l'interrupteur mural standard n'est pas applicable.
2. Attendez au moins 10 secondes, puis rétablissez l'alimentation.
3. Le ventilateur s'allumera en mode Jumelage pendant 3 minutes.
4. Appuyez et maintenez les boutons et du contrôle mural pendant 10 à 15 secondes.
5. Lorsque l'indicateur LED reste vert fixe et que deux (2) bips sonores sont entendus, le processus de jumelage est terminé.

Je ne vois pas le réseau Wi-Fi de mon ventilateur (ModernFormFan_XXXXXX) dans la liste des réseaux Wi-Fi disponibles de mon téléphone.

1. Si votre ventilateur a été précédemment jumelé, la radio Wi-Fi sera désactivée.
2. Pour activer le Wi-Fi, appuyez et maintenez les boutons d'augmentation et de diminution de la vitesse du ventilateur sur votre télécommande ou votre contrôle mural pendant 6 secondes.
3. Le ventilateur émettra un bip et vous verrez son réseau Wi-Fi disponible pour la connexion.

Mon réseau Wi-Fi domestique n'apparaît pas dans la liste de l'application pendant la configuration.

1. Votre ventilateur prend en charge la connexion aux réseaux 2,4 GHz 802.11b/g/n. Confirmez que votre réseau est compatible en vérifiant les paramètres de votre routeur ou en contactant le fabricant de votre routeur.
2. Assurez-vous que le SSID de votre réseau n'est pas masqué.
3. Votre ventilateur ne prend pas en charge la connectivité réseau 5 GHz.

Mon ventilateur n'a pas réussi à se connecter au réseau Wi-Fi

1. Assurez-vous d'avoir entré le bon mot de passe Wi-Fi et que votre appareil mobile est connecté au même réseau que celui auquel vous avez tenté de connecter le ventilateur.
2. Assurez-vous d'être dans la portée spécifiée par le fabricant du routeur. Si toutes ces étapes ont échoué, veuillez couper et rétablir l'alimentation de votre ventilateur et de votre routeur et réessayez.

Qu'est-ce que le "power cycling" (coupure et rétablissement de l'alimentation) et comment l'appliquer à mon ventilateur ?
La coupure et le rétablissement de l'alimentation (power cycling) consistent à retirer temporairement la source d'alimentation de votre ventilateur. Si le ventilateur est alimenté par un interrupteur mural, éteignez l'interrupteur pendant 10 secondes, puis rallumez-le. Alternativement, vous pouvez utiliser le disjoncteur auquel le ventilateur est connecté en le basculant en position d'arrêt pendant 10 secondes, puis en le remettant en marche. Si votre ventilateur est câblé via un contrôle mural Modern Forms (Réf. : F-WCBT-WT), tirez l'interrupteur de coupure d'air (Air-Gap Switch) sur votre contrôle mural, attendez 10 secondes, puis réinsérez-le.

Qu'est-ce que l'apprentissage adaptatif ?

L'apprentissage adaptatif est une fonctionnalité exclusive qui permet à votre ventilateur d'apprendre vos habitudes quotidiennes/hebdomadaires et de recommander automatiquement des activités planifiées via l'application Modern Forms. Cette fonctionnalité peut être activée ou désactivée.

Qu'est-ce que le mode Brise ?

Le mode Brise imite le flux et le reflux naturels des vents dans la nature en faisant varier la vitesse de votre ventilateur.

Qu'est-ce que le jumelage ?

Le jumelage est le processus de connexion de votre télécommande ou de votre contrôle mural Modern Forms à votre ventilateur. Votre ventilateur est livré pré-jumelé avec la télécommande incluse. Cependant, si vous souhaitez des contrôles supplémentaires pour votre ventilateur ou si vous remplacez un contrôle, reportez-vous à la section de jumelage et de déjumelage des instructions.

Qu'est-ce qu'une réinitialisation d'usine ?

La réinitialisation d'usine est une restauration des paramètres d'origine du ventilateur. Cela peut être effectué depuis le contrôle ou en appuyant et en maintenant le petit bouton sur le récepteur jusqu'à ce que vous entendiez trois bips sonores, ou en maintenant enfoncés les boutons de basculement du ventilateur, de basculement de la lumière et de basculement de la saison sur votre télécommande ou votre contrôle mural jumelé pendant 10 secondes.
REMARQUE: Vous devrez re-jumeler votre télécommande ou vos contrôles muraux au ventilateur après une réinitialisation d'usine. Une réinitialisation d'usine déconnectera également le ventilateur de votre réseau Wi-Fi domestique et vous demandera d'ajouter le ventilateur à l'aide de l'application Modern Forms Smart Fans.
Veuillez vous référer à la section FAQ de notre application pour plus d'informations. Pour toute autre question, veuillez contacter nos spécialistes du support ventilateur dédiés. Les coordonnées se trouvent au début des instructions.

Consignes de sécurité

Pour des informations sur le fonctionnement, l'entretien et le dépannage, visitez http://modernforms.com/fan-support/
Pour réduire le risque de choc électrique, assurez-vous que l'électricité a été coupée au niveau du disjoncteur avant de commencer. Tout le câblage doit être conforme au Code électrique national "ANSI/NFPA 70" et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien agréé.
Le ventilateur doit être monté avec un dégagement minimum de 7 pi (2,1 m) entre le bord de fuite des pales du ventilateur et le sol, et un minimum de 1,5 pi (0,5 m) entre le bord des pales du ventilateur et les murs environnants. Ne placez jamais d'objets sur le chemin des pales du ventilateur. Pour éviter des blessures corporelles ou des dommages au ventilateur et à d'autres objets, soyez prudent lorsque vous travaillez autour ou nettoyez le ventilateur.
Pour éviter un choc électrique ou des dommages au moteur ou à la finition, n'utilisez pas d'eau ou de produits chimiques lors du nettoyage du ventilateur ou des pales du ventilateur. Un chiffon sec ou légèrement humidifié conviendra à la plupart des nettoyages.
Après avoir effectué les connexions électriques, les conducteurs épissés doivent être tournés vers le haut et soigneusement poussés dans la boîte de sortie. Les fils doivent être séparés avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement d'un côté de la boîte de sortie, et le conducteur non mis à la terre de l'autre côté de la boîte de sortie.
Toutes les vis de blocage doivent être vérifiées et resserrées si nécessaire avant l'installation.

N'installez pas et n'utilisez pas votre ventilateur si des pièces sont endommagées ou manquantes. Ce produit est conçu pour être utilisé uniquement avec les pièces et/ou accessoires fournis désignés pour être utilisés avec ce produit par Modern Forms. La substitution de pièces ou d'accessoires non désignés pour être utilisés avec ce produit par Modern Forms pourrait entraîner des blessures corporelles ou des dommages matériels et annulera la garantie. Contactez un revendeur agréé ou le fabricant si des pièces sont endommagées ou manquantes.

Pour réduire le risque de choc électrique, ce ventilateur doit être installé et utilisé avec le contrôle mural fourni, ou contrôlé depuis l'application Modern Forms ou le contrôle mural à écran tactile Wi-Fi (non inclus).

N'utilisez pas d'outils électriques pour assembler ou installer votre ventilateur. L'utilisation d'outils électriques peut entraîner un assemblage incorrect, ce qui peut provoquer du bruit ou des dommages au ventilateur, des blessures corporelles ou des dommages matériels.

Pour réduire le risque de blessures corporelles, ne pliez pas les bras des pales lors de l'installation des supports, de l'équilibrage des pales ou du nettoyage du ventilateur.

N'insérez pas d'objets étrangers entre les pales du ventilateur en rotation.

N'utilisez pas le ventilateur si les pales ne sont pas en place. Du bruit et des dommages au ventilateur peuvent survenir.

Cet appareil n'est pas destiné à être utilisé par de jeunes enfants sans surveillance.

Pour réduire le risque d'incendie, de choc électrique, de blessures corporelles ou de dommages au ventilateur ou à d'autres objets, la boîte de sortie et la structure de support doivent être solidement montées et capables de supporter de manière fiable un minimum de 35 lb (15,9 kg). Utilisez uniquement des boîtes de sortie homologuées UL/cUL marquées "FOR FAN SUPPORT" (POUR SUPPORT DE VENTILATEUR). Utilisez uniquement les vis et rondelles fournies avec la boîte de sortie.

Avant d'assembler votre ventilateur, consultez la section "Making the Electrical Connections" (Établissement des connexions électriques). Si vous estimez ne pas avoir suffisamment de connaissances ou d'expérience en câblage, faites installer votre ventilateur par un électricien agréé.
REMARQUE: Avant d'entretenir ou de nettoyer le ventilateur, coupez l'alimentation au niveau du disjoncteur.

Veuillez lire et conserver ces instructions avant l'installation
NE PAS RETOURNER AU MAGASIN

Demandes générales

Pour toutes questions concernant votre ventilateur de plafond, veuillez lire toutes les instructions incluses, les procédures d'installation, les directives de dépannage et les informations de garantie avant de commencer l'installation.
Pour les pièces manquantes ou les demandes générales, appelez notre personnel technique qualifié au :
1-866-810-6615 option 0
LUN-VEN 8H-20H HNE
Email: customerservice@modernforms.com
Ou chat en direct sur modernforms.com

Support Ventilateur
Pour un service rapide, ayez les informations suivantes à portée de main lorsque vous appelez :

1. Nom et numéro du modèle
2. Numéro et description de la pièce
3. Date et lieu d'achat

1-866-810-6615 option 1 LUN-VEN 8H-20H HNE
Email: fansupport@modernforms.com

Références

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Modern Forms Hydra FR-W1805 Manuel

Les langues disponibles
