Modern Forms Windflower FR-W1815 Manuel

Devenez intelligent...

S'intègre parfaitement avec :
les appareils que vous possédez déjà

Fonctionnalités intelligentes premium :
complètent des matériaux de haute qualité

	Wi-Fi et Bluetooth activés pour un contrôle flexible
DC MOTOR	Silencieux, fiable et jusqu'à 70 % plus efficace que les ventilateurs AC

Accessoires :
personnalisez votre expérience

	Télécommande Bluetooth Régule la lumière jusqu'à 1 % | MARCHE/ARRÊT 6 vitesses de ventilateur F-RCBT-WT Blanc
	Commande murale Bluetooth Régule la lumière jusqu'à 1 % | MARCHE/ARRÊT 6 vitesses de ventilateur | Vendu séparément F-WCBT-WT Blanc

Outils requis

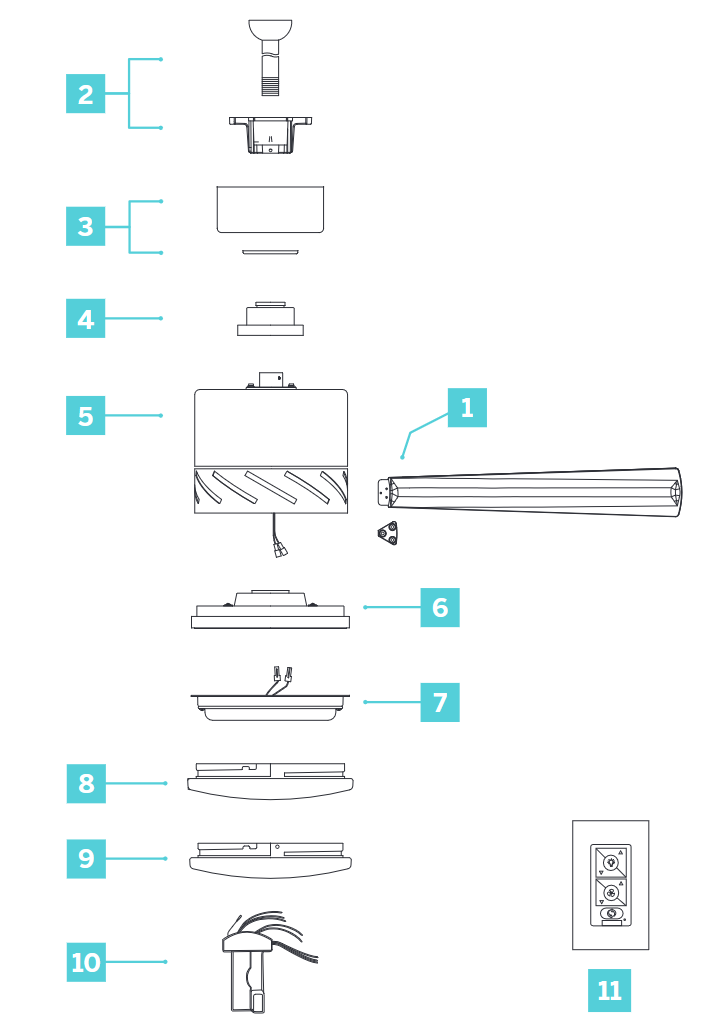

Contenu de l'emballage

Poids suspendu : 42 lbs


Veuillez noter l'ID MAC sur le récepteur et le conserver en lieu sûr.

1. Jeu de pales de 12 (***) & Cache-pales
   RPL-F1815-***-BD-**-**
2. Ensemble de suspension - Support de montage
   RPL-HGR-ASM-**
3. Cache-auvent & Cache-vis de l'auvent
   RPL-CAN-CYL-**
4. Cache de raccordement
   RPL-COU-CVR-**
5. Ensemble moteur
6. Plaque adaptatrice
7. Module LED
   F6IN-120V-R1-30
8. Diffuseur en verre
   RPL-F1815-GLA
9. Cache de luminaire
   RPL-F1815-COVER-**
10. Récepteur de contrôle avec quincaillerie (***) F-R3-1815-***
11. Commande murale avec quincaillerie F-WCBT-WT

** indique le code de finition du ventilateur
*** indique l'envergure des pales du ventilateur

Sac de quincaillerie
RPL-W1815-PARTS

• Vis à bois (2), vis (2)
• Rondelles de blocage 5/32" (2), rondelles plates (2)

• Rondelles de blocage 5,4 mm (2), serre-fils (3)
• Vis avec rondelles en caoutchouc (37)

Avant de jeter les matériaux d'emballage, assurez-vous que toutes les pièces ont été retirées.
Placez les pièces du sac de quincaillerie dans un petit récipient pour éviter de les perdre.

Options de montage

Pour éviter tout choc électrique, assurez-vous que l'électricité a été coupée au disjoncteur avant de commencer.
S'il n'y a pas de boîte de sortie homologuée UL/cUL existante, veuillez vous référer aux instructions suivantes. Fixez la boîte de sortie directement à la structure du bâtiment. Utilisez des fixations et des matériaux de construction appropriés. La boîte de sortie et la structure de support doivent pouvoir supporter entièrement le poids en mouvement du ventilateur (au moins 35 lbs/15,9 kg). N'utilisez pas de boîtes de sortie en plastique. Utilisez uniquement des boîtes de sortie homologuées UL/cUL marquées "FOR FAN SUPPORT" (POUR SUPPORT DE VENTILATEUR).
Fixez la boîte de sortie directement à la structure du bâtiment.
Les figures 1 à 1C sont des exemples de différentes façons de monter la boîte de sortie.
REMARQUE : Pour suspendre votre ventilateur là où il y a un luminaire existant mais pas de solive de plafond, vous pourriez avoir besoin d'une barre de suspension d'installation.
REMARQUE : Les ventilateurs à tige peuvent être suspendus jusqu'à une longueur maximale recommandée de 72" à l'aide de tiges de suspension supplémentaires (vendues séparément) et du fil conducteur de 80" inclus.
REMARQUE : Le kit pour plafond incliné (vendu séparément) est requis pour les applications de plafond incliné et peut accueillir des pentes jusqu'à 45° (Fig. 1B).
REMARQUE : Vous pourriez avoir besoin d'une tige de suspension plus longue pour maintenir un dégagement adéquat des pales lors de l'installation sur un plafond fortement incliné (Fig. 1B).

1. Entretoise de support
2. Boîte de sortie
3. Solive

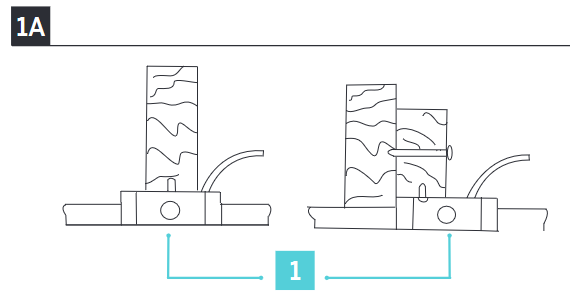

1. Boîte de sortie

Support de plafond Max Angle de 30°

1. Entretoise de support
2. Support de montage
3. Boîte de sortie encastrée

1. Boîte de sortie

Accrocher le ventilateur

N'OUBLIEZ PAS de couper l'alimentation au disjoncteur.
Suivez les étapes ci-dessous pour accrocher correctement votre ventilateur :

1. Coupez l'alimentation au disjoncteur vers l'emplacement du ventilateur. Un électricien agréé doit installer le ventilateur (Fig. 2).

   1. Support de montage
   2. Vis
2. Retirez 1 des 2 vis du bas du support de montage et conservez-la pour utilisation. Desserrez l'autre vis (Fig. 2).
3. Passez les fils d'alimentation de 120 volts à travers le trou central du support de montage au plafond comme indiqué sur (Fig. 2A).

   1. Fils 120V
   2. Boîtier électrique homologué cUL
   3. Support de montage
   4. Vis de montage (fournies avec le boîtier de sortie)
4. Fixez le support de montage à la boîte de sortie de plafond avec les vis et les rondelles fournies avec votre boîte de sortie (Fig. 2A).
5. Retirez et jetez soigneusement le capuchon de transport bleu du haut du boîtier du moteur, en veillant à ce que les fils conducteurs et le câble de sécurité ne soient pas tordus.
6. Retirez les 3 vis du capuchon de transport bleu au bas du boîtier du moteur et conservez-les pour l'utilisation avec la plaque d'adaptation du kit d'éclairage. Jetez le capuchon de transport bleu.
7. Retirez la vis de réglage située dans la rotule de suspension, abaissez la rotule de suspension et retirez la goupille transversale. Retirez la rotule de suspension de l'ensemble rotule de suspension/tige de suspension (Fig. 2B).

   1. Rotule de suspension/Support de montage
   2. Tige de suspension
   3. Auvent
   4. Cache-vis de l'auvent
   5. Cache de raccordement
   6. Collier
   7. Goupille fendue
   8. Goupille de cisaillement
   9. Vis
8. Retirez la goupille de cisaillement et la goupille fendue, et desserrez les deux vis de collier du collier du moteur (Fig. 2B).
9. Faites passer soigneusement les fils du moteur et le câble de sécurité à travers la tige de suspension. Vissez la tige de suspension dans le collier.
10. Alignez les trous de la tige de suspension et du collier et insérez la goupille fendue et la goupille de cisaillement. Serrez les deux vis du collier (Fig. 2B).

Le non-respect de l'installation correcte de la goupille fendue et/ou du serrage des vis pourrait entraîner le desserrage et éventuellement la chute du ventilateur.

1. Faites glisser le cache de raccordement, le cache-vis de l'auvent (côté peint vers le bas) et l'auvent (côté ouvert vers le haut) sur la tige de suspension (Fig. 2C).
   Le cache de raccordement descend jusqu'en bas.

2. Réinstallez soigneusement la rotule de suspension sur la tige de suspension, en vous assurant que la goupille transversale est dans la bonne position, que la vis de réglage est serrée et que les fils ne sont pas tordus (Fig. 2C).
3. Soulevez soigneusement l'ensemble moteur du ventilateur jusqu'au support de montage et placez la rotule de suspension dans l'embase du support de montage. Assurez-vous que la languette de l'embase du support de montage est correctement insérée dans la rainure de la rotule de suspension (Fig. 2C).
   Faites pivoter l'ensemble de l'embase jusqu'à ce que la rotule tombe et se bloque dans la vis du support de suspension.
4. Fixez le câble de sécurité aux poutres de la structure à l'aide des vis à bois, rondelles plates et rondelles ressort fournies.
   REMARQUE : Un câble de sécurité est requis pour toutes les installations de ventilateurs de plafond au Canada. Un câble de sécurité est requis pour les installations combinées de ventilateurs de plafond et de luminaires (combo) de plus de 35 lbs, tant pour les modèles encastrés que pour les modèles à tige de suspension, aux États-Unis.

Connexions Électriques

L'installation de ce ventilateur nécessite un câble à trois conducteurs (y compris le fil de terre) qui doit passer entre le plafond et la boîte de sortie murale.

Vérifiez que toutes les connexions sont bien serrées, y compris la terre, et qu'aucun fil dénudé n'est visible au niveau des capuchons de connexion, à l'exception du fil de terre.
Insérez le récepteur dans le support de montage, le côté plat du récepteur faisant face au plafond (Fig. 6).
Moteur vers récepteur et récepteur vers fils d'alimentation de la maison (Fig. 6A).

1. Support de montage
2. Récepteur

1. Connectez le fil de terre de l'ensemble boule/tige de suspension, le fil de terre du support de montage et le fil de terre du récepteur au fil de terre de la boîte de sortie.

   Le non-raccordement des fils de terre peut entraîner un dysfonctionnement du ventilateur.
2. Connectez le fil rouge du ventilateur au fil rouge marqué "TO MOTOR" (VERS MOTEUR) du récepteur.
3. Connectez le fil gris du ventilateur au fil gris marqué "TO MOTOR" (VERS MOTEUR) du récepteur.
4. Connectez le fil jaune du ventilateur au fil jaune marqué "TO MOTOR" (VERS MOTEUR) du récepteur.
5. Connectez le fil blanc du ventilateur au fil blanc marqué "FOR LIGHT" (POUR LUMIÈRE) du récepteur.
6. Connectez le fil bleu du ventilateur au fil bleu marqué "FOR LIGHT" (POUR LUMIÈRE) du récepteur.
7. Connectez le fil noir (chaud) du plafond au fil noir marqué "AC in L" (CA en L) du récepteur.
8. Connectez le fil blanc (neutre) du plafond au fil blanc marqué "AC in N" (CA en N) du récepteur.

Suivez les étapes ci-dessous pour connecter le ventilateur au câblage de votre domicile. Utilisez les capuchons de connexion en plastique fournis avec votre ventilateur. Fixez les capuchons de connexion en plastique avec du ruban isolant. Assurez-vous qu'il n'y a pas de brins desserrés ou de connexions lâches.

Installation de la commande murale

1. Connectez le fil vert marqué "GROUND" (TERRE) de la commande murale au fil de cuivre de la boîte de sortie murale qui retourne au disjoncteur – important pour le bon fonctionnement du ventilateur (Fig. 4).

2. Connectez le fil noir marqué "LINE IN" (ENTRÉE LIGNE) de la commande murale au fil noir de TENSION DE LIGNE de la boîte de sortie murale qui retourne au disjoncteur (Fig. 4).
3. Connectez le fil rouge de la commande murale au fil noir de la boîte de sortie murale qui monte vers le ventilateur (Fig. 4).
4. Connectez le fil blanc de la commande murale au fil blanc (neutre) de la boîte de sortie murale (Fig. 4).
5. Rangez soigneusement les connexions de fils à l'intérieur de la boîte de sortie. Fixez la commande murale avec les deux (2) vis de commande murale fournies (Fig. 4A).

   1. Boîte de sortie murale
   2. Commande murale
   3. Plaque de montage murale
   4. Vis de plaque de montage
   5. Plaque murale
6. Fixez la plaque de montage murale sur l'interrupteur mural et serrez-la avec les deux (2) vis de plaque de montage murale fournies (Fig. 4A).
7. Fixez la plaque murale à la plaque de montage murale (Fig. 4A).

Câblage multi-emplacement
Associez individuellement chaque commande murale au récepteur du ventilateur en suivant les instructions d'appariement.

Finalisation de l'installation

1. Boîte de sortie
2. Support de suspension
3. Vis
4. Cache
5. Cache-vis du cache
6. Pale
7. Plaque adaptatrice

1. Fixez toutes les connexions de fils avec les attaches de câbles fournies pour faciliter l'installation du cache.
2. Rangez soigneusement les connexions dans la boîte de sortie de plafond.
3. Faites glisser le cache vers le support de suspension et placez le trou de serrure du cache sur la vis du support de suspension. Tournez le cache jusqu'à ce qu'il se verrouille en place dans la section étroite des trous de serrure.
4. Alignez le trou circulaire du cache avec le trou restant sur le support de suspension. Fixez en serrant la vis précédemment desserrée et celle précédemment retirée. Ajustez les vis du cache si nécessaire jusqu'à ce que le cache et le couvercle du cache soient bien ajustés.
5. Ajustez les vis du cache si nécessaire jusqu'à ce que le cache et l'anneau de vis du cache soient bien ajustés.

Assurez-vous que la languette au bas du support de suspension est correctement insérée dans la rainure de la boule de suspension avant de fixer le cache au support. Ne pas insérer correctement la languette dans la rainure pourrait endommager le câblage électrique.

Fixation des pales du ventilateur

1. Insérez la pale à travers la fente du boîtier. Alignez les trous de la pale avec les trous de l'ensemble moteur du ventilateur et fixez-la avec la vis de fixation de pale munie de rondelles de blocage (Fig. 6).

2. Répétez cette procédure avec les pales restantes.

Installation de la plaque adaptatrice

1. Retirez l'une des trois vis de la plaque de montage de l'anneau de montage et desserrez les deux autres vis (ne les retirez pas).
2. Placez les trous de serrure de la plaque de montage sur les deux vis précédemment desserrées de l'anneau de montage. Tournez la plaque de montage jusqu'à ce que la plaque adaptatrice se verrouille en place dans la section étroite des trous de serrure (Fig. 7).

3. Serrez les deux vis de l'anneau de montage précédemment desserrées et celle précédemment retirée pour fixer la plaque adaptatrice.

Installation du module luminaire LED

Avant de commencer l'installation, coupez l'alimentation en désactivant le disjoncteur ou en retirant le fusible au tableau électrique.
NOTE (REMARQUE) : Si vous ne prévoyez pas d'installer le module luminaire avec votre ventilateur pour le moment, passez cette étape.

1. Retirez 1 des 3 vis du périmètre extérieur de la plaque adaptatrice et conservez-la pour une utilisation ultérieure. Desserrez les 2 autres vis (ne les retirez pas).
2. Soulevez et maintenez le module luminaire LED près de la plaque adaptatrice et procédez à la sécurisation des connexions de fils. Connectez les connecteurs de fil blanc du module luminaire au fil blanc du ventilateur. Suivez la même procédure avec les connecteurs de fil noir.
3. Rangez soigneusement les connexions dans la plaque adaptatrice. Placez les trous de serrure du module luminaire sur les 2 vis précédemment desserrées de la plaque adaptatrice. Tournez le module luminaire jusqu'à ce qu'il se verrouille en place dans la section étroite des trous de serrure. Fixez en serrant les 2 vis précédemment desserrées et celle précédemment retirée.
4. Soulevez l'abat-jour en acrylique contre le module luminaire et fixez-le au ventilateur en tournant l'abat-jour en acrylique dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien ajusté. Ne serrez pas trop.
5. Si vous installez le couvercle de lumière métallique en option, assurez-vous qu'il est bien serré.
   NOTE (REMARQUE) : Ajoutez le couvercle de lumière métallique si vous n'avez pas besoin de la fonction d'éclairage ou si vous préférez une esthétique différente.
   NOTE (REMARQUE) : Ne connectez pas les fils du connecteur LED si vous utilisez le couvercle de lumière métallique.

Contrôle du ventilateur

Votre ventilateur vous a été livré avec la commande incluse déjà associée à votre ventilateur.

1. Light On/Off (Lumière Allumée/Éteinte), Bright/Dim (Lumineux/Faible)
2. Fan On/Off (Ventilateur Allumé/Éteint), Speed Up/Down (Vitesse Augmenter/Diminuer)
3. Season (Summer/Winter) (Saison (Été/Hiver))


Air-Gap Switch (Interrupteur à coupure d'air) : Tirez la languette pour couper l'alimentation en cas d'urgence. Non nécessaire pour le fonctionnement normal du ventilateur (uniquement inclus avec la commande murale).
NOTE (REMARQUE) : Votre ventilateur dispose de 6 vitesses. Une tonalité sonore indiquera quand la vitesse est augmentée ou diminuée. Lorsque le ventilateur a atteint le niveau de vitesse minimum/maximum, le ventilateur bipera deux fois.

Controlling One or Multiple Fans with Remote or Wall Controls (Contrôle d'un ou plusieurs ventilateurs avec une télécommande ou des commandes murales)
La télécommande Bluetooth ou la commande murale est capable de contrôler un nombre illimité de ventilateurs en visibilité directe.
Voir (Fig. 9C) pour l'appariement.
NOTE (REMARQUE) : L'appariement doit être effectué dans les trois (3) minutes suivant la mise sous tension du ventilateur.

Synchronizing Control Across Multiple Fans (Synchronisation du contrôle sur plusieurs ventilateurs)
Si vous contrôlez plusieurs ventilateurs avec un seul contrôleur, les ventilateurs/lumières peuvent être synchronisés en vous référant à la Fig. 9B.

Fan On/Off (Ventilateur Allumé/Éteint) : Appuyez et maintenez le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Tous les ventilateurs s'éteindront. Cela synchronisera tous les ventilateurs contrôlés par la télécommande.
Light On/Off (Lumière Allumée/Éteinte) : Appuyez et maintenez le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Toutes les lumières s'éteindront. Cela synchronisera tous les ventilateurs contrôlés par la télécommande.
Fan Direction (Direction du ventilateur) : Appuyez et maintenez le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Tous les ventilateurs seront réglés en mode été (rotation dans le sens anti-horaire). Cela synchronisera tous les ventilateurs contrôlés par la télécommande.

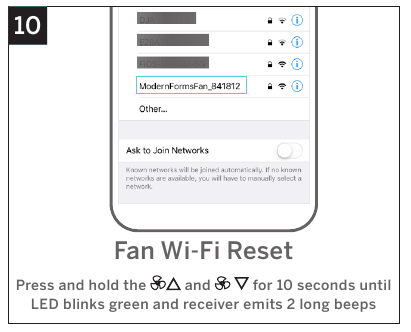

Réinitialisation

Si le service d'assistance des ventilateurs vous le conseille, vous pouvez réinitialiser votre ventilateur aux paramètres d'usine en vous référant à (Fig. 10A) ou (Fig. 10B).
REMARQUE : Si vous modifiez vos paramètres Wi-Fi (SSID ou phrase secrète de sécurité), vous devrez effectuer une réinitialisation Wi-Fi. Reportez-vous à la Fig. 10, puis utilisez l'application Modern Forms pour connecter votre ventilateur au nouveau réseau.

Mode Brise

Le mode Brise imite le flux et le reflux naturels des vents en variant la vitesse du ventilateur.
REMARQUE : Le mode Brise fait toujours tourner votre ventilateur dans la direction de l'été.

1. Pour démarrer le mode Brise, appuyez sur et pendant 4 secondes. Le voyant LED clignotera en vert et le ventilateur émettra un bip.
2. Pour quitter le mode Brise et revenir au mode ventilateur standard, appuyez sur et pendant 4 secondes. Le voyant LED clignotera en vert et le ventilateur émettra un bip. Votre ventilateur retrouvera la direction et la vitesse auxquelles il était réglé avant d'entrer en mode Brise.

Application

En plus de la commande murale incluse, vous pouvez contrôler votre ventilateur avec une télécommande (vendue séparément) ou via l'application Modern Forms. Pour utiliser l'application Modern Forms, téléchargez-la gratuitement depuis l'App Store ou Google Play.

1. Ouvrez l'application pour créer votre compte. Vous pouvez également vous connecter en utilisant votre compte Facebook ou Google.
2. Pour configurer une connexion Wi-Fi, vous aurez besoin du SSID et du mot de passe Wi-Fi du réseau auquel vous souhaitez vous connecter.
3. Vous recevrez une invite pour nommer votre appareil ventilateur et télécharger une image facultative de celui-ci si vous le souhaitez.
4. L'application Modern Forms vous permet d'effectuer les fonctions normales du ventilateur, ainsi que de créer des programmes, de définir des minuteries de veille, d'inviter d'autres utilisateurs, de créer des groupes et d'utiliser des fonctionnalités intelligentes telles que l'apprentissage adaptatif ("Adaptive Learning"). Intégrez-vous aux systèmes de maison intelligente que vous possédez déjà, notamment Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4, et plus encore.

Pour des instructions détaillées et l'intégration d'appareils de maison intelligente

Accessoires

	Commande Murale Bluetooth Intensité lumineuse jusqu'à 1 % | MARCHE/ARRÊT 6 vitesses de ventilateur | Vendue séparément F-WCBT-WT White
	Télécommande Bluetooth Intensité lumineuse jusqu'à 1 % | MARCHE/ARRÊT 6 vitesses de ventilateur F-RCBT-WT White
	Kit pour Plafond Incliné Conçu pour les bâtiments avec des plafonds fortement inclinés jusqu'à 45° ou pente 12/12 XF-SCK
	Coupleur Connecte deux tiges de suspension XF-I
	Tige de Suspension XF-12 - Tige de suspension de 12" | XF-18 - Tige de suspension de 18" XF-24 - Tige de suspension de 24" | XF-36 - Tige de suspension de 36" XF-48 - Tige de suspension de 48" | XF-60 - Tige de suspension de 60" XF-72 - Tige de suspension de 72"

Dépannage

Mon ventilateur ne démarre pas

1. Vérifiez les fusibles ou disjoncteurs du circuit principal et des circuits secondaires.
2. Vérifiez les connexions des fils d'alimentation au ventilateur et les connexions des fils de l'interrupteur dans les boîtiers d'interrupteurs.

Assurez-vous que l'alimentation principale est coupée !

Mon ventilateur est bruyant

1. Prévoyez une période de rodage de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaîtront pendant cette période.
2. Vérifiez que les vis fixant les pales (et les bras de pale, le cas échéant) sont bien serrées.
3. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.
4. Assurez-vous que le cache lumineux est bien serré et/ou que le verre est bien ajusté.
5. Serrez les vis du support de suspension et assurez-vous que le boîtier de sortie est sécurisé.
6. Vos connecteurs de fils peuvent vibrer contre la coupelle du ventilateur.
7. Assurez-vous d'avoir un boîtier de sortie homologué cUL/UL et qu'il est installé correctement.

Mon ventilateur vacille

1. Serrez les vis de réglage de la tige de suspension.
2. Assurez-vous que l'ensemble de la rotule de suspension est bien verrouillé dans le support de suspension.
3. Serrez les vis du support de suspension au boîtier de sortie.
4. Assurez-vous que les pales du ventilateur sont correctement alignées et solidement fixées à l'ensemble du boîtier du moteur/aux bras des pales.
5. Assurez-vous que les espaces entre les pales sont uniformément répartis ou assurez-vous que vous utilisez un boîtier de sortie homologué cUL/UL et qu'il est installé correctement.

Mon ventilateur ne produit pas suffisamment de mouvement d'air

Si possible, veuillez envisager d'utiliser une tige de suspension plus longue que celle incluse.

Ma télécommande ou ma commande murale ne contrôle pas mon ventilateur
Vérifiez que le ventilateur reçoit de l'énergie en le redémarrant.
Pour ce faire :

1. Coupez l'alimentation du ventilateur via l'interrupteur mural marche/arrêt standard, ou le disjoncteur si l'interrupteur mural standard n'est pas applicable.
2. Attendez au moins 10 secondes, puis rétablissez l'alimentation.
3. Le ventilateur s'allumera en mode appairage pendant 3 minutes.
4. Appuyez et maintenez les boutons et de la commande murale pendant 10 à 15 secondes.
5. Lorsque le voyant LED reste vert fixe et que trois (2) bips audibles sont entendus, le processus d'appairage est terminé.

Je ne vois pas le Wi-Fi de mon ventilateur (ModernFormFan_XXXXXX) dans la liste des réseaux Wi-Fi disponibles sur mon téléphone.

1. Si votre ventilateur a été précédemment appairé, la radio Wi-Fi sera éteinte.
2. Pour activer le Wi-Fi, appuyez et maintenez enfoncés les boutons d'augmentation et de diminution de la vitesse du ventilateur de votre télécommande ou commande murale pendant 6 secondes.
3. Le ventilateur émettra un bip et vous verrez son réseau Wi-Fi disponible pour la connexion.

Mon réseau Wi-Fi domestique n'apparaît pas dans la liste de l'application lors de la configuration.

1. Votre ventilateur prend en charge la connexion aux réseaux 2,4 GHz 802.11b/g/n. Confirmez la compatibilité de votre réseau en vérifiant les paramètres de votre routeur ou en contactant le fabricant de votre routeur.
2. Assurez-vous que le SSID de votre réseau n'est pas masqué.
3. Votre ventilateur ne prend pas en charge la connectivité réseau 5 GHz.

Mon ventilateur n'a pas réussi à se connecter au réseau Wi-Fi

1. Assurez-vous d'avoir entré le bon mot de passe Wi-Fi et que votre appareil mobile est connecté au même réseau que celui auquel vous avez tenté de connecter le ventilateur.
2. Assurez-vous d'être à portée spécifiée par le fabricant du routeur. Si toutes ces étapes ont échoué, veuillez redémarrer votre ventilateur et votre routeur et réessayer.

Qu'est-ce qu'un redémarrage ("power cycling") et comment redémarrer mon ventilateur ?
Le redémarrage ("power cycling") est l'action de retirer temporairement la source d'alimentation de votre ventilateur. Si le ventilateur est alimenté par un interrupteur mural, éteignez l'interrupteur pendant 10 secondes, puis rallumez-le. Alternativement, vous pouvez utiliser le disjoncteur auquel le ventilateur est connecté en le coupant pendant 10 secondes, puis en le rétablissant. Si votre ventilateur est câblé via une commande murale Modern Forms (P/N: F-WCBT-WT), tirez l'interrupteur Air-Gap de votre commande murale, attendez 10 secondes, puis réinsérez-le.

Qu'est-ce que l'apprentissage adaptatif ("Adaptive Learning") ?

L'apprentissage adaptatif ("Adaptive Learning") est une fonctionnalité exclusive qui permet à votre ventilateur d'apprendre vos habitudes quotidiennes/hebdomadaires et de recommander automatiquement des activités programmées via l'application Modern Forms. Cette fonction peut être activée ou désactivée.

Qu'est-ce que le mode Brise ?

Le mode Brise imite le flux et le reflux naturels des vents en faisant varier la vitesse de votre ventilateur.

Qu'est-ce que l'appairage ?

L'appairage est le processus de connexion de votre télécommande ou de votre commande murale Modern Forms à votre ventilateur. Votre ventilateur est pré-appairé à la télécommande incluse. Cependant, si vous souhaitez des commandes supplémentaires pour votre ventilateur ou si vous remplacez une commande, reportez-vous à la section d'appairage et de désappairage des instructions.

Qu'est-ce qu'une réinitialisation d'usine ?

La réinitialisation d'usine est une restauration des paramètres d'origine du ventilateur. Cela peut être effectué depuis la commande ou en appuyant et en maintenant le petit bouton du récepteur jusqu'à ce que vous entendiez trois bips audibles, ou en maintenant enfoncés les boutons de bascule du ventilateur, de la lumière et de la saison sur votre télécommande ou commande murale appairée pendant 10 secondes.
REMARQUE : Vous devrez ré-appairer votre télécommande ou vos commandes murales au ventilateur après une réinitialisation d'usine. Une réinitialisation d'usine déconnectera également le ventilateur de votre réseau Wi-Fi domestique et vous obligera à ajouter le ventilateur à l'aide de l'application Modern Forms Smart Fans.
Veuillez vous référer à la section FAQ de notre application pour plus de conseils. Pour toutes les autres questions, veuillez contacter nos spécialistes du support des ventilateurs dédiés. Les coordonnées peuvent être trouvées au début des instructions.

Consignes de sécurité

Pour des informations sur le fonctionnement, l'entretien et le dépannage, visitez le site http://modernforms.com/fan-support/
Pour réduire le risque de choc électrique, assurez-vous que l'électricité a été coupée au disjoncteur avant de commencer. Tout le câblage doit être conforme au code national de l'électricité « ANSI/NFPA 70 » et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien agréé.
Le ventilateur doit être monté en respectant un dégagement minimal de 7 pieds (2,1 m) entre le bord de fuite des pales du ventilateur et le sol, et un minimum de 1,5 pied (0,5 m) entre le bord des pales du ventilateur et les murs environnants. Ne placez jamais d'objets sur le chemin des pales du ventilateur. Pour éviter les blessures corporelles ou les dommages au ventilateur et à d'autres objets, soyez prudent lorsque vous travaillez à proximité ou nettoyez le ventilateur.
Pour éviter les chocs électriques ou les dommages au moteur ou à la finition, n'utilisez pas d'eau ou de produits chimiques pour nettoyer le ventilateur ou ses pales. Un chiffon sec ou légèrement humidifié conviendra pour la plupart des nettoyages.
Après avoir effectué les connexions électriques, les conducteurs épissés doivent être tournés vers le haut et soigneusement poussés dans la boîte de sortie. Les fils doivent être écartés avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement d'un côté de la boîte de sortie, et le conducteur non mis à la terre de l'autre côté de la boîte de sortie.
Toutes les vis de réglage doivent être vérifiées et resserrées si nécessaire avant l'installation.

N'installez ou n'utilisez pas votre ventilateur si une ou plusieurs pièces sont endommagées ou manquantes. Ce produit est conçu pour être utilisé uniquement avec les pièces et/ou accessoires fournis désignés pour ce produit par Modern Forms. La substitution de pièces ou d'accessoires non désignés pour ce produit par Modern Forms pourrait entraîner des blessures corporelles ou des dommages matériels et annulera la garantie. Contactez un revendeur agréé ou le fabricant si des pièces sont endommagées ou manquantes.

Pour réduire le risque de choc électrique, ce ventilateur doit être installé et utilisé avec la commande murale fournie, ou contrôlé depuis l'application Modern Forms ou le panneau de commande mural tactile Wi-Fi (non inclus).

N'utilisez pas d'outils électriques pour assembler ou installer votre ventilateur. L'utilisation d'outils électriques peut entraîner un assemblage incorrect qui peut provoquer du bruit ou des dommages au ventilateur, des blessures corporelles ou des dommages matériels.

Pour réduire le risque de blessures corporelles, ne pliez pas les bras des pales lors de l'installation des supports, de l'équilibrage des pales ou du nettoyage du ventilateur.

N'insérez pas d'objets étrangers entre les pales tournantes du ventilateur.

N'utilisez pas le ventilateur tant que les pales ne sont pas en place. Des bruits et des dommages au ventilateur peuvent survenir.

Cet appareil n'est pas destiné à être utilisé par de jeunes enfants sans surveillance.

Pour réduire le risque d'incendie, de choc électrique, de blessures corporelles ou de dommages au ventilateur ou à d'autres objets, la boîte de sortie et la structure de support doivent être solidement montées et capables de supporter de manière fiable un minimum de 35 livres (15,9 kg). Utilisez uniquement des boîtes de sortie homologuées UL/cUL marquées "FOR FAN SUPPORT" (POUR SUPPORT DE VENTILATEUR). Utilisez uniquement les vis et rondelles fournies avec la boîte de sortie.

Avant d'assembler votre ventilateur, reportez-vous à la section « Raccordements électriques ». Si vous estimez ne pas avoir suffisamment de connaissances ou d'expérience en matière de câblage, faites installer votre ventilateur par un électricien agréé.
REMARQUE : Avant d'entretenir ou de nettoyer le ventilateur, coupez l'alimentation au disjoncteur.

Veuillez lire et conserver ces instructions avant l'installation
NE PAS RETOURNER AU MAGASIN

Demandes générales

Pour toute question concernant votre ventilateur de plafond, veuillez lire toutes les instructions incluses, les procédures d'installation, les directives de dépannage et les informations de garantie avant de commencer l'installation.
Pour les pièces manquantes ou les demandes générales, appelez notre personnel technique qualifié au :
1-866-810-6615 option 0
LUN-VEN 8H-20H HNE
E-mail : customerservice@modernforms.com
Ou chat en direct sur modernforms.com

Support Ventilateur
Pour un service rapide, ayez les informations suivantes à portée de main lorsque vous appelez :

1. Nom et numéro du modèle
2. Numéro de pièce et description de la pièce
3. Date et lieu d'achat

1-866-810-6615 option 1
LUN-VEN 8H-20H HNE
E-mail : fansupport@modernforms.com

Références

• App Store - Apple
• Google Play
• Page d'accueil | Modern Forms

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Modern Forms Windflower FR-W1815 Manuel

Les langues disponibles
