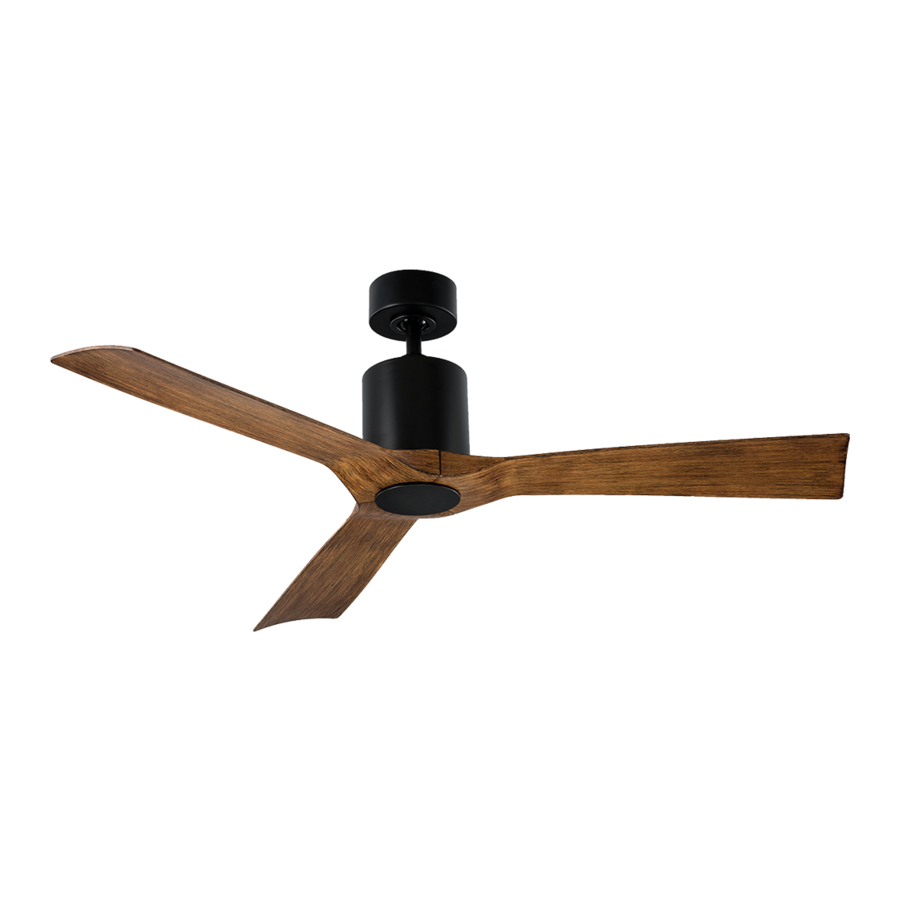

Manuel Modern Forms Aviator FR-W1811

Soyez malin...

S'intègre parfaitement avec :
les appareils que vous possédez déjà

Fonctionnalités intelligentes premium :
complètent des matériaux de haute qualité

	Compatible Wi-Fi et Bluetooth pour un contrôle flexible
DC MOTOR	Silencieux, fiable et jusqu'à 70 % plus efficace que les ventilateurs AC

Accessoires :
personnalisez votre expérience

	Télécommande Bluetooth Intensité lumineuse réglable à 1 % | ON (Marche)/OFF (Arrêt) 6 vitesses de ventilateur F-RCBT-WT White
	Commande murale Bluetooth Intensité lumineuse réglable à 1 % | ON (Marche)/OFF (Arrêt) 6 vitesses de ventilateur | Vendue séparément F-WCBT-WT White

Outils Requis

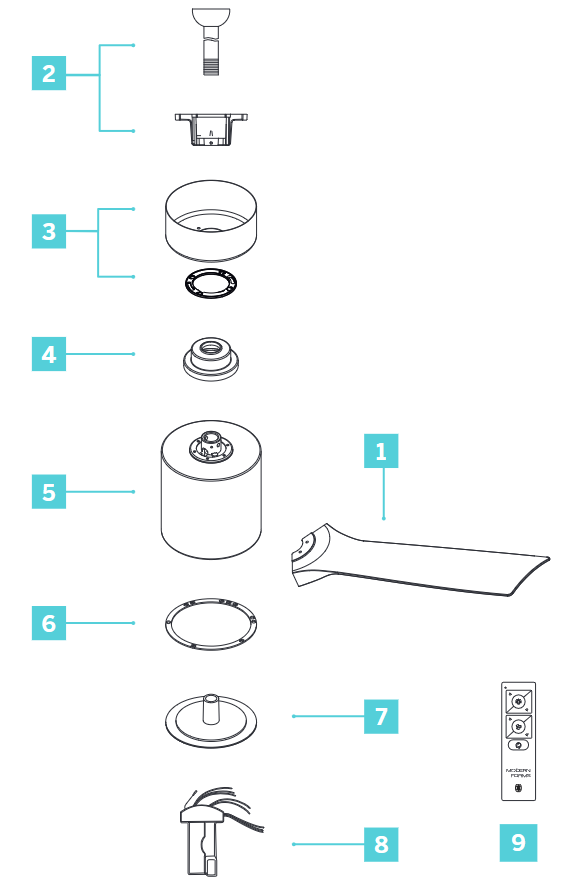

Contenu de l'emballage

Poids suspendu : 13 lbs.


Veuillez noter l'ID MAC sur le récepteur et le conserver en lieu sûr.

1. Jeu de 3 pales
   RPL-F1811-54-BD-**
2. Ensemble de suspension Support de montage Tige de suspension
   RPL-HGR-ASM-**
3. Cache-piton avec anneau de cache-piton
   RPL-CAN-CYL-**
4. Cache de raccord Sac de quincaillerie
5. Ensemble moteur
6. Anneau de récupération de pale
7. Capuchon inférieur du couvercle inférieur
   RPL-F1811-54-CA-**
8. Récepteur de contrôle avec serre-fils/attaches
   F-R3-1811-054
9. Télécommande
   F-RCBT-WT

** désigne le code de finition du ventilateur

Sac de quincaillerie
RPL-AVIATOR-PARTS

• Partie A
• Partie B
• Partie C
• Partie D
• Partie E

Sac de quincaillerie
RPL-AVIATOR-PARTS

Avant de jeter les matériaux d'emballage, assurez-vous que toutes les pièces ont été retirées.
Placez les pièces du sac de quincaillerie dans un petit récipient pour éviter de les perdre.

Options de montage

Pour éviter tout choc électrique, assurez-vous que l'électricité a été coupée au niveau du disjoncteur avant de commencer.
S'il n'y a pas de boîte de sortie homologuée UL/cUL existante, veuillez vous référer aux instructions suivantes. Fixez la boîte de sortie directement à la structure du bâtiment. Utilisez des fixations et des matériaux de construction appropriés. La boîte de sortie et la structure de support doivent pouvoir supporter entièrement le poids mobile du ventilateur (au moins 35 lbs/15,9 kg). N'utilisez pas de boîtes de sortie en plastique. Utilisez uniquement des boîtes de sortie homologuées UL/cUL marquées "FOR FAN SUPPORT" (POUR SUPPORT DE VENTILATEUR).
Fixez la boîte de sortie directement à la structure du bâtiment. Utilisez la Partie A si nécessaire pour monter votre boîte de sortie.
Les figures 1-1C sont des exemples de différentes façons de monter la boîte de sortie.
NOTE : Pour suspendre votre ventilateur là où il y a un luminaire existant mais pas de solive de plafond, vous pourriez avoir besoin d'une barre de suspension d'installation.
NOTE : Les ventilateurs à tige de suspension peuvent être suspendus jusqu'à une longueur maximale recommandée de 72" en utilisant des tiges de suspension supplémentaires (vendues séparément) et le fil conducteur de 80" inclus.
NOTE : Le kit pour plafond incliné (vendu séparément) est requis pour les applications de plafond incliné, et s'adaptera aux pentes allant jusqu'à 45° (Fig. 1B).
NOTE : Vous pourriez avoir besoin d'une tige de suspension plus longue pour maintenir un dégagement adéquat des pales lors de l'installation sur un plafond fortement incliné (Fig. 1B).

1. Support de renfort
2. Boîte de sortie
3. Solive

1. Boîte de sortie

Support de plafond max 30° d'angle

1. Support de renfort
2. Support de montage
3. Boîte de sortie encastrée

1. Boîte de sortie

Suspension du ventilateur

1. Coupez l'alimentation au disjoncteur de l'emplacement du ventilateur. Un électricien agréé doit installer le ventilateur.
2. Retirez 1 des 2 vis du bas du support de montage et conservez-la pour l'utiliser dans la section Finition de l'installation. Desserrez l'autre vis (Fig. 2).

   1. Rotule de suspension / Support de montage
   2. Tige de suspension
   3. Cache-piton
   4. Anneau de cache-piton
   5. Cache de raccord
   6. Collier
   7. Goupille fendue
   8. Goupille d'attelage
   9. Vis
3. Passez les fils d'alimentation de 120 volts par le trou central du support de montage au plafond, comme indiqué sur la (Fig. 2).
4. Fixez le support de montage à la boîte de sortie du plafond avec les vis et rondelles fournies avec votre boîte de sortie (Fig. 2).

   Le défaut d'installer correctement la goupille fendue et/ou de serrer les vis pourrait entraîner le desserrage et éventuellement la chute du ventilateur.
5. Retirez la goupille d'attelage et la goupille fendue et desserrez les deux vis du collier du col du moteur (Fig. 2).
6. Passez les fils du moteur à travers le cache de raccord, l'anneau de cache-piton et le cache-piton.
7. Passez le fil du moteur à travers l'ensemble de la tige de suspension.
8. Vissez l'ensemble de la tige de suspension sur le col du moteur. Alignez les trous de la tige de suspension et du collier et insérez la goupille fendue et la goupille d'attelage. Serrez les deux vis du collier (Fig. 2).
9. Soulevez délicatement l'ensemble moteur du ventilateur jusqu'au support de montage et insérez la rotule de suspension dans la douille du support de montage. Assurez-vous que la languette de la douille du support de montage est correctement insérée dans la rainure de la rotule de suspension (Fig. 2A). Faites pivoter l'ensemble de la douille jusqu'à ce que la rotule tombe et se verrouille dans la vis du support de suspension.

10. Fixez le câble de sécurité à la structure du bâtiment à l'aide de la rondelle ressort, de la rondelle plate et de la vis à bois fournies (Fig. 2B). Utilisez la Partie B. NOTE : Le câble de sécurité est requis pour toutes les installations au Canada. Le câble de sécurité est requis pour les combinaisons ventilateur de plafond et luminaire de plus de 35 lbs. pour les modèles encastrés et à tige de suspension aux États-Unis.


Réalisation des connexions électriques

L'installation de ce ventilateur nécessite un câble à trois conducteurs (y compris le fil de terre) qui doit passer entre le plafond et la boîte de sortie murale.

Vérifiez que toutes les connexions sont bien serrées, y compris la terre, et qu'aucun fil nu n'est visible au niveau des serre-fils, à l'exception du fil de terre.
Insérez le récepteur dans l'ensemble moteur, le côté plat du récepteur étant orienté vers le plafond (Fig. 3).
Moteur vers récepteur et récepteur vers les fils d'alimentation de la maison (Fig. 3A).

1. Support de montage
2. Récepteur

1. Connectez le fil de terre de l'ensemble moteur, le fil de terre du support de montage et le fil de terre du récepteur au fil de terre de la boîte de sortie. Utilisez la Partie C.

   Le défaut de connecter les fils de terre pourrait entraîner un mauvais fonctionnement du contrôle du ventilateur. Le défaut de réaliser des connexions codées par couleur appropriées peut entraîner des dommages permanents au récepteur.
2. Connectez le fil rouge du ventilateur au fil rouge marqué "TO MOTOR" (VERS MOTEUR) du récepteur.
3. Connectez le fil gris du ventilateur au fil gris marqué "TO MOTOR" (VERS MOTEUR) du récepteur.
4. Connectez le fil jaune du ventilateur au fil jaune marqué "TO MOTOR" (VERS MOTEUR) du récepteur.
5. Connectez le fil blanc du ventilateur au fil blanc marqué "FOR LIGHT" (POUR LUMIÈRE) du récepteur.
6. Connectez le fil bleu du ventilateur au fil bleu marqué "FOR LIGHT" (POUR LUMIÈRE) du récepteur.
7. Connectez le fil noir (phase) du plafond au fil noir marqué "AC in L" (AC en L) du récepteur.
8. Connectez le fil blanc (neutre) du plafond au fil blanc marqué "AC in N" (AC en N) du récepteur.

NOTE : Si vous n'installez pas le module luminaire optionnel - isolez les fils blancs marqués "FOR LIGHT" (POUR LUMIÈRE) et les fils bleus marqués "FOR LIGHT" (POUR LUMIÈRE) du récepteur et les fils correspondants du ventilateur avec des serre-fils et du ruban isolant. Le non-respect de cette consigne peut entraîner des dommages permanents au récepteur.
Suivez les étapes ci-dessous pour connecter le ventilateur à votre câblage domestique. Utilisez les serre-fils en plastique fournis avec votre ventilateur.
Fixez les serre-fils en plastique avec du ruban isolant. Assurez-vous qu'il n'y a pas de brins desserrés ou de connexions lâches.

Installation de la commande murale optionnelle

REMARQUE : La commande murale n'est pas incluse. Un accessoire de commande murale Bluetooth peut être acheté séparément.

1. Connectez le fil vert marqué "GROUND" (TERRE) de la commande murale au fil de cuivre de la boîte de sortie murale qui renvoie au disjoncteur – important pour le bon fonctionnement du ventilateur (Fig. 4).

2. Connectez le fil noir marqué "LINE IN" (ENTRÉE DE LIGNE) de la commande murale au fil noir de TENSION DE LIGNE de la boîte de sortie murale qui renvoie au disjoncteur (Fig. 4).
3. Connectez le fil rouge de la commande murale au fil noir de la boîte de sortie murale qui monte vers le ventilateur (Fig. 4).
4. Connectez le fil blanc de la commande murale au fil blanc (neutre) de la boîte de sortie murale (Fig. 4).
5. Rangez soigneusement les connexions des fils à l'intérieur de la boîte de sortie. Fixez la commande murale avec les deux (2) vis de commande murale fournies (Fig. 4A).

   1. Boîte de sortie murale
   2. Commande murale
   3. Plaque de montage murale
   4. Vis de plaque de montage
   5. Plaque murale
6. Fixez la plaque de montage murale sur l'interrupteur mural et serrez avec les deux (2) vis de plaque de montage murale fournies (Fig. 4A).
7. Fixez la plaque murale à la plaque de montage murale (Fig. 4A).

Câblage multi-emplacement
Associez individuellement chacune des commandes murales avec le récepteur du ventilateur en suivant les instructions d'appairage.

Fixation des pales du ventilateur

1. Placez la pale du ventilateur sur le moteur comme indiqué (Fig. 5) et fixez-la avec les vis de fixation de pale. Utilisez la pièce D.

2. Fixez la partie inférieure des pales du ventilateur ensemble à l'aide de l'anneau collecteur de pale et du matériel fournis (Fig. 5A). Utilisez la pièce E.


Fixation du capuchon décoratif inférieur

1. Vissez fermement le capuchon décoratif inférieur sur l'ensemble moteur (Fig. 6).


Finalisation de l'installation

1. Fixez toutes les connexions de fils avec les serre-câbles fournis pour faciliter l'installation de la verrière.
2. Rangez soigneusement les connexions dans la boîte de sortie de plafond.
3. Faites glisser la verrière jusqu'au support de suspension et placez le trou en forme de serrure de la verrière sur la vis du support de suspension. Tournez la verrière jusqu'à ce qu'elle se verrouille en place dans la section étroite des trous en forme de serrure (Fig. 7).

4. Alignez le trou circulaire de la verrière avec le trou restant du support de suspension. Fixez en serrant la vis précédemment desserrée et celle précédemment retirée.
5. Ajustez les vis de la verrière si nécessaire jusqu'à ce que la verrière et son couvercle soient bien ajustés.

   Assurez-vous que la languette au bas du support de suspension est correctement insérée dans la rainure de la rotule de suspension avant de fixer la verrière au support. Ne pas insérer correctement la languette dans la rainure pourrait endommager le câblage électrique.

Installation du module luminaire LED optionnel

Avant de commencer l'installation, coupez l'alimentation en désactivant le disjoncteur ou en retirant le fusible du boîtier de fusibles.

Installation du luminaire LED
(F-1811-LED-**)
Vendu séparément

1. Dévissez et retirez le capuchon décoratif inférieur de l'ensemble moteur (Fig. 8).

2. Retirez les 3 vis du couvercle inférieur du boîtier de fils et conservez-les pour l'utilisation avec la plaque d'adaptation du kit d'éclairage. Retirez le couvercle inférieur du boîtier de fils (Fig. 8-8A).

3. Installez la plaque d'adaptation du kit d'éclairage sur l'anneau de montage à l'aide des 3 vis précédemment retirées.
4. Soulevez et maintenez le module luminaire LED près de la plaque d'adaptation et procédez à la sécurisation des connexions des fils. Connectez le connecteur de fil blanc du module luminaire LED au fil blanc du ventilateur. Suivez la même procédure avec le connecteur de fil noir. Rangez soigneusement les connexions dans la plaque d'adaptation. À l'aide des 3 vis fournies, installez le module luminaire LED sur la plaque d'adaptation (Fig. 8B).

5. Soulevez l'abat-jour en verre contre le module luminaire, et fixez-le au ventilateur en tournant l'abat-jour acrylique dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien ajusté.
   Ne serrez pas trop fort (Fig. 8C).


Commande du ventilateur

Votre ventilateur vous a été livré avec la commande incluse déjà appairée à votre ventilateur.

1. Lumière Allumée/Éteinte, Claire/Faible
2. Ventilateur Allumé/Éteint, Vitesse Augmenter/Diminuer
3. Saison (Été/Hiver)


Interrupteur de coupure d'air : Tirez la languette pour couper l'alimentation en cas d'urgence. Non nécessaire pour le fonctionnement normal du ventilateur (uniquement inclus avec la commande murale).
REMARQUE : Votre ventilateur dispose de 6 vitesses. Une tonalité sonore indiquera quand la vitesse est augmentée ou diminuée. Lorsque le ventilateur aura atteint le niveau de vitesse minimum/maximum, il émettra deux bips.

Contrôle d'un ou plusieurs ventilateurs avec des télécommandes ou des commandes murales
La télécommande Bluetooth ou la commande murale est capable de contrôler un nombre illimité de ventilateurs à portée de vue.
Voir (Fig. 9C) pour l'appairage.
REMARQUE : L'appairage doit être terminé dans les trois (3) minutes suivant la mise sous tension du ventilateur.

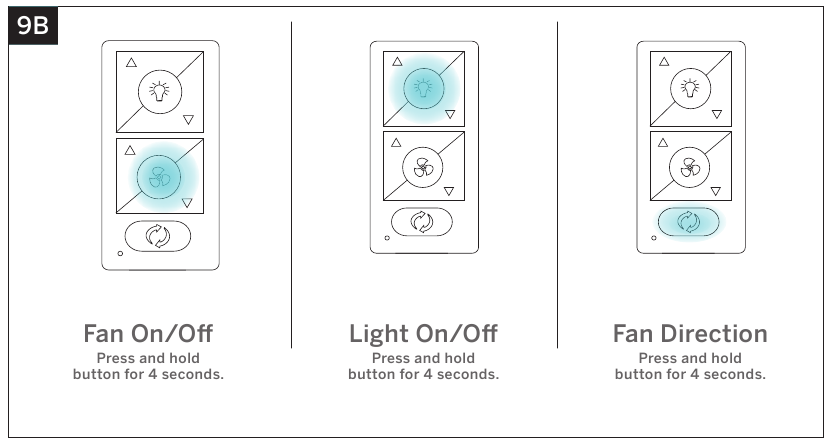

Synchronisation de la commande sur plusieurs ventilateurs
Si vous contrôlez plusieurs ventilateurs avec une seule commande, les ventilateurs/lumières peuvent être synchronisés en vous référant à la Fig. 9B.

Ventilateur Allumé/Éteint : Appuyez et maintenez le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Tous les ventilateurs s'éteindront. Cela synchronisera tous les ventilateurs contrôlés par la télécommande.
Lumière Allumée/Éteinte : Appuyez et maintenez le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Toutes les lumières s'éteindront. Cela synchronisera tous les ventilateurs contrôlés par la télécommande.
Direction du ventilateur : Appuyez et maintenez le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Tous les ventilateurs seront réglés en mode été (rotation dans le sens inverse des aiguilles d'une montre). Cela synchronisera tous les ventilateurs contrôlés par la télécommande.

Réinitialisation

Si le support du ventilateur vous le conseille, vous pouvez réinitialiser votre ventilateur aux paramètres d'usine en vous référant à (Fig. 10A) ou (Fig. 10B).
REMARQUE : Si vous modifiez vos paramètres Wi-Fi (SSID ou phrase secrète de sécurité), vous devrez effectuer une réinitialisation Wi-Fi. Référez-vous à la Fig. 10, puis utilisez l'application Modern Forms pour connecter votre ventilateur au nouveau réseau.

Mode Brise

Le Mode Brise imite le flux et le reflux naturels des vents dans la nature en variant la vitesse du ventilateur.
REMARQUE : Le Mode Brise fait toujours tourner votre ventilateur dans le sens Été.

1. Pour démarrer le Mode Brise, appuyez sur et pendant 4 secondes. La LED clignotera en vert et le ventilateur émettra un bip.
2. Pour quitter le Mode Brise et revenir au mode ventilateur standard, appuyez sur et pendant 4 secondes. La LED clignotera en vert et le ventilateur émettra un bip. Votre ventilateur reviendra à la direction et à la vitesse réglées avant d'entrer en Mode Brise.

Application

Vous pouvez contrôler votre ventilateur avec une télécommande ou via l'application Modern Forms. Pour utiliser l'application Modern Forms, téléchargez-la gratuitement depuis l'App Store ou Google Play.

1. Ouvrez l'application pour créer votre compte. Vous pouvez également vous connecter en utilisant votre compte Facebook ou Google.
2. Pour configurer une connexion Wi-Fi, vous aurez besoin du SSID et du mot de passe Wi-Fi du réseau auquel vous souhaitez vous connecter.
3. Vous recevrez une invitation à nommer votre ventilateur et à télécharger une image facultative de celui-ci si vous le souhaitez.
4. L'application Modern Forms vous permet d'effectuer les fonctions normales du ventilateur, ainsi que de créer des programmes, de définir des minuteries de sommeil, d'inviter d'autres utilisateurs, de créer des groupes et d'utiliser des fonctionnalités intelligentes telles que l'Adaptive Learning. Intégrez-vous aux systèmes de maison intelligente que vous possédez déjà, y compris Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4, et plus encore.

Pour des instructions détaillées et l'intégration d'appareils de maison intelligente

Accessoires

	Télécommande Bluetooth Réduit la lumière à 1 % | ON/OFF 6 vitesses de ventilateur F-RCBT-WT Blanc
	Commande murale Bluetooth Réduit la lumière à 1 % | ON/OFF 6 vitesses de ventilateur | Vendue séparément F-WCBT-WT Blanc
	Kit pour plafond incliné Conçu pour s'adapter aux bâtiments avec des plafonds fortement inclinés jusqu'à 45° ou pente de 12/12 XF-SCK
	Raccord Connecte deux tiges de descente XF-I
	Tige de descente XF-12 - Tige de descente de 12" XF-18 - Tige de descente de 18" XF-24 - Tige de descente de 24" XF-36 - Tige de descente de 36" XF-48 - Tige de descente de 48" XF-60 - Tige de descente de 60" XF-72 - Tige de descente de 72"

Dépannage

Mon ventilateur ne démarre pas

Assurez-vous que l'alimentation principale est coupée !

1. Vérifiez les fusibles ou disjoncteurs du circuit principal et des circuits secondaires.
2. Vérifiez les connexions des fils de ligne au ventilateur et les connexions des fils de l'interrupteur dans les boîtiers de l'interrupteur.

Mon ventilateur est bruyant

1. Prévoyez une période de rodage de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaîtront pendant cette période.
2. Vérifiez que les vis fixant les pales (et les bras de pale, le cas échéant) sont bien serrées.
3. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.
4. Assurez-vous que le couvercle de la lumière est serré et/ou que le verre est bien ajusté.
5. Serrez les vis du support de suspension et assurez-vous que la boîte de sortie est sécurisée.
6. Vos connecteurs de fils peuvent vibrer contre le cache-piton du ventilateur.
7. Assurez-vous d'avoir une boîte de sortie approuvée cUL/UL et qu'elle est correctement installée.

Mon ventilateur vacille

1. Serrez les vis de réglage de la tige de descente.
2. Assurez-vous que l'ensemble de la boule de suspension est bien enclenché dans le support de suspension.
3. Serrez les vis du support de suspension à la boîte de sortie.
4. Assurez-vous que les pales du ventilateur sont correctement alignées et solidement fixées à l'ensemble du boîtier du moteur/aux bras de pales.
5. Assurez-vous que les espaces entre les pales sont uniformément répartis ou assurez-vous que vous utilisez une boîte de sortie répertoriée cUL/UL approuvée et qu'elle est correctement installée.

Mon ventilateur ne produit pas suffisamment de mouvement d'air

Si possible, veuillez envisager d'utiliser une tige de descente plus longue que celle incluse.

Ma télécommande ou ma commande murale ne contrôle pas mon ventilateur
Vérifiez que le ventilateur reçoit de l'alimentation en effectuant un cycle d'alimentation du ventilateur.
Pour ce faire :

1. Coupez l'alimentation du ventilateur via l'interrupteur mural standard On/Off (Marche/Arrêt), ou le disjoncteur si l'interrupteur mural standard n'est pas applicable.
2. Attendez au moins 10 secondes, puis rétablissez l'alimentation.
3. Le ventilateur s'allumera en mode appairage pendant 3 minutes.
4. Appuyez et maintenez les boutons et de la commande murale pendant 10 à 15 secondes.
5. Lorsque l'indicateur LED reste vert fixe et que trois (2) bips sonores sont entendus, le processus d'appairage est terminé.

Je ne vois pas le réseau Wi-Fi de mon ventilateur (ModernFormFan_xxxxxx) dans la liste des réseaux Wi-Fi disponibles de mon téléphone.

6. Si votre ventilateur a été précédemment appairé, la radio Wi-Fi sera désactivée.
7. Pour activer le Wi-Fi, appuyez et maintenez les boutons d'augmentation et de diminution de la vitesse du ventilateur sur votre télécommande ou votre commande murale pendant 6 secondes.
8. Le ventilateur émettra un bip et vous verrez son réseau Wi-Fi disponible pour la connexion.

Mon réseau Wi-Fi domestique n'apparaît pas dans la liste de l'application pendant la configuration.

9. Votre ventilateur prend en charge la connexion aux réseaux 2,4 GHz 802.11b/g/n. Confirmez que votre réseau est compatible en vérifiant les paramètres de votre routeur ou en contactant le fabricant de votre routeur.
10. Assurez-vous que le SSID de votre réseau n'est pas masqué.
11. Votre ventilateur ne prend pas en charge la connectivité réseau 5 GHz.

Mon ventilateur n'a pas réussi à se connecter au réseau Wi-Fi

1. Assurez-vous d'avoir entré le bon mot de passe Wi-Fi et que votre appareil mobile est connecté au même réseau que celui auquel vous avez tenté de connecter le ventilateur.
2. Assurez-vous d'être dans la portée spécifiée par le fabricant du routeur. Si toutes ces étapes ont échoué, veuillez effectuer un cycle d'alimentation de votre ventilateur et de votre routeur, puis réessayez.

Qu'est-ce qu'un cycle d'alimentation et comment puis-je effectuer un cycle d'alimentation de mon ventilateur ?
Un cycle d'alimentation est l'acte de retirer temporairement la source d'alimentation de votre ventilateur. Si le ventilateur est alimenté par un interrupteur mural, éteignez l'interrupteur pendant 10 secondes et rallumez-le. Alternativement, vous pouvez utiliser le disjoncteur auquel le ventilateur est connecté en le coupant pendant 10 secondes puis en le remettant. Si votre ventilateur est câblé via une commande murale Modern Forms (P/N: F-WCBT-WT), tirez l'interrupteur Air-Gap de votre commande murale, attendez 10 secondes et réinsérez-le.

Qu'est-ce que l'Adaptive Learning ?

L'Adaptive Learning est une fonctionnalité exclusive qui permet à votre ventilateur d'apprendre vos habitudes quotidiennes/hebdomadaires et de recommander automatiquement des activités programmées via l'application Modern Forms. Cette fonctionnalité peut être activée ou désactivée.

Qu'est-ce que le Breeze Mode ?

Le Breeze Mode imite le flux et le reflux naturels des vents dans la nature en faisant varier la vitesse de votre ventilateur.

Qu'est-ce que l'appairage ?

L'appairage est le processus de connexion de votre télécommande ou commande murale Modern Forms à votre ventilateur. Votre ventilateur est livré pré-appairé avec la télécommande incluse. Cependant, si vous souhaitez des commandes supplémentaires pour votre ventilateur ou si vous remplacez une commande, reportez-vous à la section d'appairage et de désappairage des instructions.

Qu'est-ce qu'une réinitialisation d'usine ?

La réinitialisation d'usine est une restauration des paramètres d'origine du ventilateur. Cela peut être réalisé depuis la commande ou en appuyant et en maintenant le petit bouton sur le récepteur jusqu'à ce que vous entendiez trois bips sonores, ou en maintenant enfoncés les boutons de commutation du ventilateur, de la lumière et de la saison sur votre télécommande ou commande murale appairée pendant 10 secondes.
NOTE (REMARQUE) : Vous devrez réappairer votre télécommande ou vos commandes murales au ventilateur après une réinitialisation d'usine. Une réinitialisation d'usine déconnectera également le ventilateur de votre réseau Wi-Fi domestique et vous demandera d'ajouter le ventilateur à l'aide de l'application Modern Forms Smart Fans.
Veuillez vous référer à la section FAQ de notre application pour plus de conseils. Pour toute autre question, veuillez contacter nos spécialistes dédiés au support des ventilateurs. Les informations de contact se trouvent au début des instructions.

Règles de sécurité

Pour les informations sur le fonctionnement, l'entretien et le dépannage, visitez http://modernforms.com/fan-support/
Pour réduire le risque de choc électrique, assurez-vous que l'électricité a été coupée au niveau du disjoncteur avant de commencer. Tout le câblage doit être conforme au Code électrique national "ANSI/NFPA 70" et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien agréé.
Le ventilateur doit être monté en respectant un dégagement minimum de 7 pieds (2,1 m) entre le bord de fuite des pales du ventilateur et le sol, et un minimum de 1,5 pied (0,5 m) entre le bord des pales du ventilateur et les murs environnants. Ne placez jamais d'objets sur la trajectoire des pales du ventilateur. Pour éviter les blessures corporelles ou les dommages au ventilateur et à d'autres objets, soyez prudent lorsque vous travaillez autour du ventilateur ou que vous le nettoyez.
Pour éviter les chocs électriques ou les dommages au moteur ou à la finition, n'utilisez pas d'eau ou de produits chimiques lors du nettoyage du ventilateur ou des pales. Un chiffon sec ou légèrement humide conviendra pour la plupart des nettoyages.
Après avoir effectué les connexions électriques, les conducteurs épissés doivent être tournés vers le haut et soigneusement poussés dans la boîte de sortie. Les fils doivent être écartés, avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement d'un côté de la boîte de sortie, et le conducteur non mis à la terre de l'autre côté de la boîte de sortie.
Toutes les vis de réglage doivent être vérifiées et resserrées si nécessaire avant l'installation.

N'installez pas et n'utilisez pas votre ventilateur si des pièces sont endommagées ou manquantes. Ce produit est conçu pour être utilisé uniquement avec les pièces et/ou accessoires fournis et désignés pour ce produit par Modern Forms. La substitution de pièces ou d'accessoires non désignés pour ce produit par Modern Forms pourrait entraîner des blessures corporelles ou des dommages matériels et annulera la garantie. Contactez un revendeur agréé ou le fabricant si des pièces sont endommagées ou manquantes.

Pour réduire le risque de choc électrique, ce ventilateur doit être installé et utilisé avec la commande murale fournie, ou contrôlé depuis l'application Modern Forms.

N'utilisez pas d'outils électriques pour assembler ou installer votre ventilateur. L'utilisation d'outils électriques peut entraîner un assemblage incorrect, ce qui peut provoquer du bruit ou des dommages au ventilateur, des blessures corporelles ou des dommages matériels.

Pour réduire le risque de blessures corporelles, ne pliez pas les bras des pales lors de l'installation des supports, de l'équilibrage des pales ou du nettoyage du ventilateur.

N'insérez pas d'objets étrangers entre les pales rotatives du ventilateur.

N'utilisez pas le ventilateur si les pales ne sont pas en place. Du bruit et des dommages au ventilateur peuvent survenir.

Cet appareil n'est pas destiné à être utilisé par de jeunes enfants sans surveillance.

Pour réduire le risque d'incendie, de choc électrique, de blessures corporelles ou de dommages au ventilateur ou à d'autres objets, la boîte de sortie et la structure de support doivent être solidement montées et capables de supporter de manière fiable un minimum de 35 livres (15,9 kg). Utilisez uniquement des boîtes de sortie homologuées UL/cUL et marquées "FOR FAN SUPPORT" (POUR SUPPORT DE VENTILATEUR). Utilisez uniquement les vis et rondelles fournies avec la boîte de sortie.

Avant d'assembler votre ventilateur, reportez-vous à la section "Making the Electrical Connections" (Réalisation des connexions électriques). Si vous estimez ne pas avoir suffisamment de connaissances ou d'expérience en câblage, faites installer votre ventilateur par un électricien agréé.
REMARQUE: Avant d'entretenir ou de nettoyer le ventilateur, coupez l'alimentation au niveau du disjoncteur.

Veuillez lire et conserver ces instructions avant l'installation.
NE PAS RETOURNER AU MAGASIN

Demandes générales

Pour toutes questions concernant votre ventilateur de plafond, veuillez lire toutes les instructions incluses, les procédures d'installation, les directives de dépannage et les informations de garantie avant de commencer l'installation.
Pour les pièces manquantes ou les demandes générales, appelez notre personnel technique qualifié au :
1-866-810-6615 option 1 MON-FRI 8AM-8PM EST
Email: customerservice@modernforms.com
Ou chattez en direct sur modernforms.com

Support ventilateur
Pour un service rapide, ayez les informations suivantes à portée de main lorsque vous appelez :

1. Nom et numéro du modèle
2. Numéro de pièce et description de la pièce
3. Date d'achat et lieu d'achat

1-866-810-6615 option 2
MON-FRI 8AM-8PM EST
Email: fansupport@modernforms.com

Références

• App Store - Apple
• Google Play
• Page d'accueil | Modern Forms

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel Modern Forms Aviator FR-W1811

Les langues disponibles
