Manuel Modern Forms Vortex FR-W1810

Soyez Malin...

S'intègre parfaitement avec :
les appareils que vous possédez déjà

Fonctionnalités intelligentes premium :
complètent les matériaux de haute qualité

	Wi-Fi et Bluetooth activés pour un contrôle flexible
MOTEUR CC	Silencieux, fiable et jusqu'à 70 % plus efficace que les ventilateurs à courant alternatif

Accessoires :
personnalisez votre expérience

	Télécommande Bluetooth Règle la lumière à 1 % | MARCHE/ARRÊT 6 vitesses de ventilateur F-RCBT-WT Blanc
	Commande murale Bluetooth Règle la lumière à 1 % | MARCHE/ARRÊT 6 vitesses de ventilateur | Vendu séparément F-WCBT-WT Blanc

Outils requis

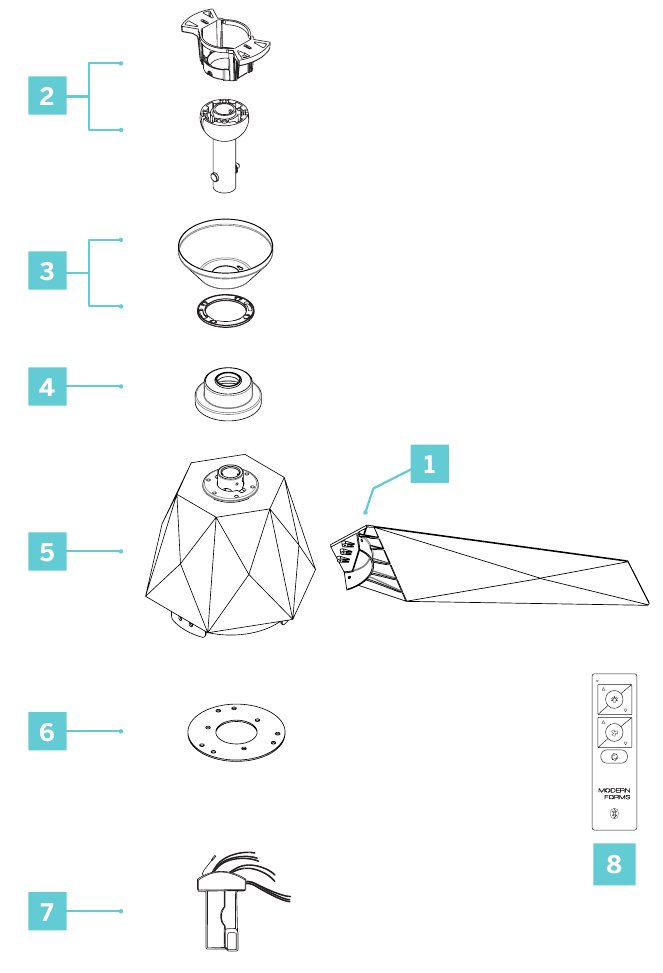

Contenu de l'emballage

Poids de suspension : OEV


Veuillez noter l'ID MAC sur le récepteur et le conserver en lieu sûr.

1. Jeu de 3 pales RPL-F1810-60-BD-**
2. Assemblage de suspension Support de montage pour tige de suspension RPL-HGR-ASM-**
3. Rosace avec garniture Anneau de rosace RPL-CAN-OCT-**
4. Cache-raccord RPL-COU-CVR-**

5. Assemblage moteur
6. Anneau collecteur de pales
7. Récepteur de commande avec capuchons de connexion/attaches F-R3N-1810-060
8. Télécommande avec quincaillerie F-RCBT-WT

** indique le code de finition du ventilateur

Sac de quincaillerie
RPL-VORTEX-PARTS

• Pièce A
• Pièce B
• Pièce C
• Pièce D
• Pièce E

Sac de quincaillerie

1. Boîtier de jonction
   Vis Phillips à tête panoramique #10x38mm (2)

   Rondelle plate Ø5 x 14 x 1mm (2)

   Rondelle étoile 3/16" (2)

2. Fixer l'anneau collecteur de pales à la pale
   Vis Phillips à tête plate 1/4"x11mm (7)

3. Fixer la pale au moteur
   Vis Phillips à tête bombée 3/16"x6mm (13)

4. Câble de sécurité
   Rondelle plate Φ6.5x19x2mm (1pc)

   Rondelle ressort 3/16"(Φ5.2x8.4x1.0mm) (1)

   Vis à bois Phillips à tête panoramique #10x76mm (1)

5. Connecteurs de fils (8)
   Trouvés avec le récepteur dans le manuel d'instructions


Avant de jeter les matériaux d'emballage, assurez-vous que toutes les pièces ont été retirées.
Placez les pièces du sac de quincaillerie dans un petit récipient pour éviter de les perdre.

Options de montage

Pour éviter tout choc électrique, assurez-vous que l'électricité a été coupée au disjoncteur avant de commencer.
S'il n'y a pas de boîte de sortie homologuée UL/cUL existante, veuillez vous référer aux instructions suivantes. Fixez le boîtier de sortie directement à la structure du bâtiment. Utilisez des fixations et des matériaux de construction appropriés. Le boîtier de sortie et la structure de support doivent être capables de supporter entièrement le poids en mouvement du ventilateur (au moins 35 lb/15,9 kg). N'utilisez pas de boîtiers de sortie en plastique. Utilisez uniquement des boîtiers de sortie homologués UL/cUL marqués "FOR FAN SUPPORT" (POUR SUPPORT DE VENTILATEUR).
Fixez le boîtier de sortie directement à la structure du bâtiment. Utilisez la pièce A si nécessaire.

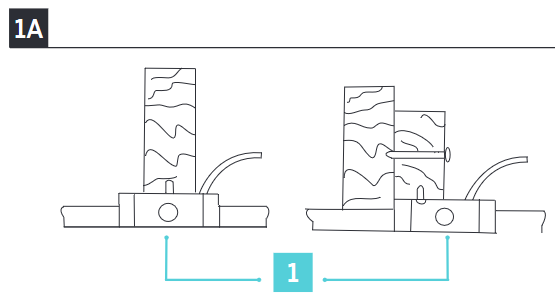

Les figures 1-1C sont des exemples de différentes façons de monter le boîtier de sortie.
REMARQUE : Pour suspendre votre ventilateur là où il existe un luminaire mais pas de solive de plafond, vous pourriez avoir besoin d'une barre de suspension d'installation.
REMARQUE : Les ventilateurs à tige de suspension peuvent être suspendus jusqu'à une longueur maximale recommandée de 72" à l'aide de tiges de suspension supplémentaires (vendues séparément) et du fil conducteur de 80" inclus.
REMARQUE : Le kit pour plafond incliné (vendu séparément) est requis pour les applications de plafond incliné et peut accueillir des pentes allant jusqu'à 45° (Fig. 1B).
REMARQUE : Vous pourriez avoir besoin d'une tige de suspension plus longue pour maintenir un dégagement adéquat des pales lors de l'installation sur un plafond fortement incliné (Fig. 1B).

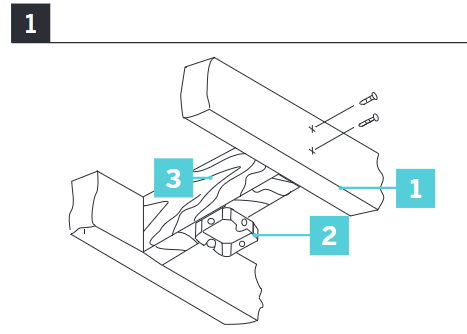

1. Entretoise de support
2. Boîtier de sortie
3. Solive

1. Boîtier de sortie

Support de plafond angle max 30°

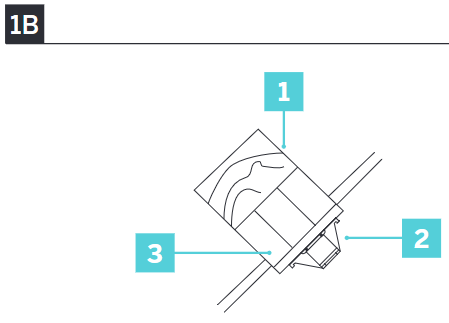

1. Entretoise de support
2. Support de montage
3. Boîtier de sortie encastré

1. Boîtier de sortie

Fixation des pales du ventilateur

1. Assemblez les trois pales à l'aide de l'anneau collecteur de pales et des vis fournies (Figs. 2 & 2A). Utilisez les pièces B et C.


Fixation du boîtier moteur aux pales

1. Fixez l'assemblage de pales au boîtier moteur comme illustré avec les vis fournies. (Fig. 3) Utilisez la pièce C.


Suspension du ventilateur

N'oubliez pas de couper l'alimentation au disjoncteur.

1. Retirez 1 des 2 vis du bas du support de montage et conservez-la pour la section Réinitialisation. Desserrez l'autre vis (Fig. 4).

   1. Support de montage
   2. Vis
2. Faites passer les fils d'alimentation de 120 volts par le trou central du support de montage au plafond, comme illustré (Fig. 4A).

   1. Fils 120V
   2. Boîtier électrique homologué cUL/UL
   3. Support de montage
   4. Vis de montage (fournies avec le boîtier de sortie)
3. Fixez le support de montage au boîtier de sortie au plafond avec les vis et les rondelles fournies avec votre boîtier de sortie (Fig. 4A).
4. Retirez la goupille de chape et la goupille fendue et desserrez les deux vis du collier du moteur (Fig. 4B).

   1. Rotule de suspension / Support de montage
   2. Tige de suspension
   3. Rosace
   4. Cache-vis de rosace
   5. Cache-raccord
   6. Collier
   7. Goupille fendue
   8. Goupille de chape
   9. Vis
5. Faites passer les fils du moteur à travers le cache-raccord, l'anneau de rosace et la rosace.
6. Faites passer les fils du moteur à travers l'assemblage de la tige de suspension.
7. Vissez l'assemblage de la tige de suspension sur le collier du moteur. Alignez les trous de la tige de suspension et du collier et insérez la goupille fendue et la goupille de chape. Serrez les deux vis du collier (Fig. 4B).

Le fait de ne pas installer correctement la goupille fendue et/ou de ne pas serrer les vis pourrait entraîner le desserrage et la chute éventuelle du ventilateur.
N'oubliez pas de couper l'alimentation au disjoncteur.

8. Soulevez délicatement l'assemblage du moteur du ventilateur jusqu'au support de montage et insérez la rotule de suspension dans le logement du support de montage. Assurez-vous que la languette du logement du support de montage est correctement insérée dans la rainure de la rotule de suspension. Faites pivoter l'assemblage du logement jusqu'à ce que la rotule tombe et se verrouille dans la vis du support de suspension (Fig. 4C).

9. Fixez le câble de sécurité aux poutres de la structure à l'aide de la vis à bois, des rondelles plates et des rondelles ressort fournies (Fig. 4C). Utilisez la pièce D.
   REMARQUE : Un câble de sécurité est requis pour toutes les installations au Canada. Un câble de sécurité est requis pour les ventilateurs de plafond et les combinaisons lumineuses de plus de 35 lb dans les modèles encastrés et à tige de suspension aux États-Unis.

Raccordement électrique

L'installation de ce ventilateur nécessite l'utilisation d'un câble à trois conducteurs (y compris le fil de terre) qui doit être acheminé entre le plafond et la boîte de sortie murale.

Vérifiez que toutes les connexions sont serrées, y compris la terre, et qu'aucun fil dénudé n'est visible au niveau des capuchons de connexion, à l'exception du fil de terre.
Insérez le récepteur dans le support de montage, le côté plat du récepteur étant orienté vers le plafond (Fig. 5).
Moteur au récepteur et récepteur aux fils d'alimentation de la maison (Fig. 5A).

1. Support de montage
2. Récepteur

1. Connectez le fil de terre de l'ensemble rotule/tige de suspension, le fil de terre du support de montage et le fil de terre du récepteur au fil de terre de la boîte de sortie. Utilisez la pièce E.

   Le non-raccordement des fils de terre pourrait entraîner un mauvais fonctionnement de la commande du ventilateur.
2. Connectez le fil rouge du ventilateur au fil rouge marqué "TO MOTOR" (VERS MOTEUR) du récepteur.
3. Connectez le fil gris du ventilateur au fil gris marqué "TO MOTOR" (VERS MOTEUR) du récepteur.
4. Connectez le fil jaune du ventilateur au fil jaune marqué "TO MOTOR" (VERS MOTEUR) du récepteur.
5. Connectez le fil noir (phase) du plafond au fil noir marqué "AC in L" (CA en L) du récepteur.
6. Connectez le fil blanc (neutre) du plafond au fil blanc marqué "AC in N" (CA en N) du récepteur.
   REMARQUE: Veuillez utiliser des capuchons de connexion et du ruban isolant. Le non-raccordement électrique approprié peut entraîner des dommages aux composants électroniques.

Suivez les étapes ci-dessus pour raccorder le ventilateur à votre câblage domestique. Utilisez les capuchons de connexion en plastique fournis avec votre ventilateur.
Fixez les capuchons de connexion en plastique avec du ruban isolant. Assurez-vous qu'il n'y a pas de brins desserrés ou de connexions lâches.

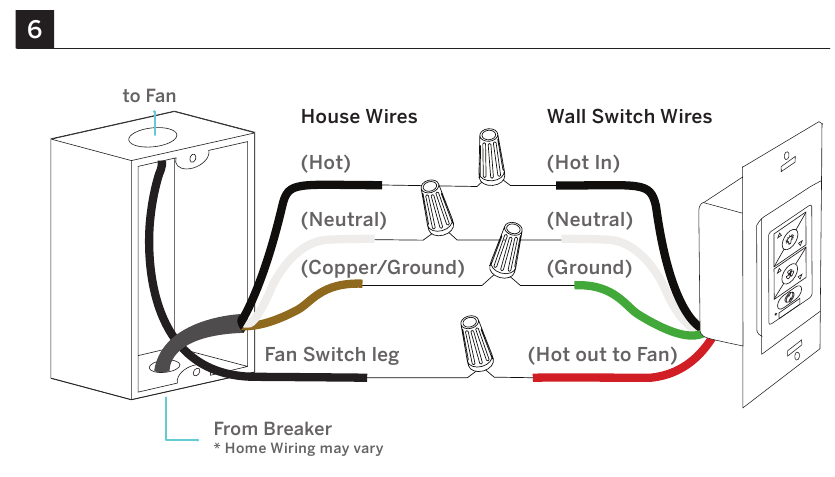

Installation de la commande murale optionnelle

1. Connectez le fil vert marqué "GROUND" (TERRE) de la commande murale au fil de cuivre de la boîte de sortie murale qui retourne au disjoncteur – important pour le bon fonctionnement du ventilateur (Fig. 6).
2. Connectez le fil noir marqué "LINE IN" (ENTRÉE LIGNE) de la commande murale au fil noir de TENSION DE LIGNE de la boîte de sortie murale qui retourne au disjoncteur (Fig. 6).
3. Connectez le fil rouge de la commande murale au fil noir de la boîte de sortie murale qui monte vers le ventilateur (Fig. 6).
4. Connectez le fil blanc de la commande murale au fil blanc (neutre) de la boîte de sortie murale (Fig. 6).
5. Rangez soigneusement les connexions des fils à l'intérieur de la boîte de sortie. Fixez la commande murale avec les deux (2) vis de commande murale fournies (Fig. 6A).

   1. Prise murale
   2. Commande murale
   3. Plaque de montage murale
   4. Vis de la plaque de montage
   5. Plaque murale
6. Fixez la plaque de montage murale sur l'interrupteur mural et serrez avec les deux (2) vis de la plaque de montage murale fournies (Fig. 6A).
7. Fixez la plaque murale à la plaque de montage murale (Fig. 6A).

Câblage multi-emplacement
Associez individuellement chaque commande murale au récepteur du ventilateur en suivant les instructions d'association.

Achèvement de l'installation

1. Cache-piton
2. Anneau de cache-piton

1. Fixez toutes les connexions des fils avec les serre-câbles fournis pour faciliter l'installation du cache-piton.
2. Rangez soigneusement les connexions dans la boîte de sortie de plafond.
3. Faites glisser le cache-piton vers le support de suspension et placez l'orifice en forme de serrure du cache-piton sur la vis du support de suspension. Tournez le cache-piton jusqu'à ce qu'il se verrouille dans la partie étroite des orifices en forme de serrure.
4. Alignez le trou circulaire du cache-piton avec le trou restant du support de suspension. Fixez en serrant la vis précédemment desserrée et celle précédemment retirée. Ajustez les vis du cache-piton au besoin jusqu'à ce que le cache-piton et le couvercle du cache-piton soient bien ajustés.
5. Ajustez les vis du cache-piton au besoin jusqu'à ce que le cache-piton et l'anneau de vis du cache-piton soient bien ajustés.

   Assurez-vous que la languette située au bas du support de suspension est correctement insérée dans la rainure de la rotule de suspension avant de fixer le cache-piton au support. Le non-raccordement correct de la languette dans la rainure pourrait endommager le câblage électrique.

Commande du ventilateur

Votre ventilateur vous a été livré avec la commande incluse déjà associée à votre ventilateur.

1. Lumière On/Off (Activée/Désactivée), Bright/Dim (Intense/Faible)
2. Ventilateur On/Off (Activé/Désactivé), Speed Up/Down (Vitesse Augmenter/Diminuer)
3. Saison (Summer/Winter (Été/Hiver))


Interrupteur de coupure d'air: Tirez la languette pour couper l'alimentation en cas d'urgence. Non nécessaire pour le fonctionnement normal du ventilateur (uniquement inclus avec la commande murale).
REMARQUE: Votre ventilateur dispose de 6 vitesses. Un signal sonore indiquera lorsque la vitesse est augmentée ou diminuée. Lorsque le ventilateur a atteint le niveau de vitesse minimum/maximum, il émettra deux bips.

Contrôler un ou plusieurs ventilateurs avec une télécommande ou des commandes murales
La télécommande Bluetooth ou la commande murale est capable de contrôler un nombre illimité de ventilateurs à portée visuelle.
Voir (Fig. 8C) pour l'association.
REMARQUE: L'association doit être effectuée dans les trois (3) minutes suivant la mise sous tension du ventilateur.

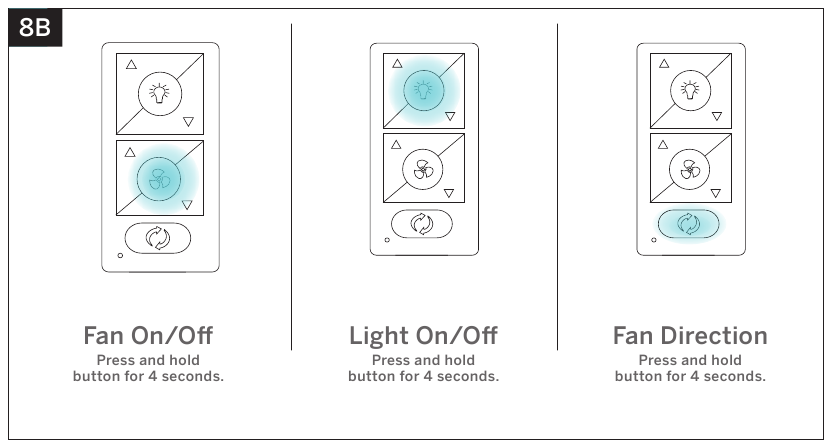

Synchronisation de la commande pour plusieurs ventilateurs
Si vous contrôlez plusieurs ventilateurs avec une seule commande, les ventilateurs/lumières peuvent être synchronisés en vous référant à (Fig. 8B) et aux instructions de la page suivante.

Ventilateur On/Off (Activé/Désactivé): Appuyez et maintenez le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Tous les ventilateurs s'éteindront. Cela synchronisera tous les ventilateurs contrôlés par la télécommande.
Sens du ventilateur: Appuyez et maintenez le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Tous les ventilateurs seront réglés en mode été (rotation dans le sens antihoraire). Cela synchronisera tous les ventilateurs contrôlés par la télécommande.

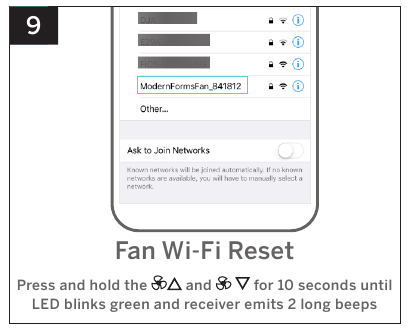

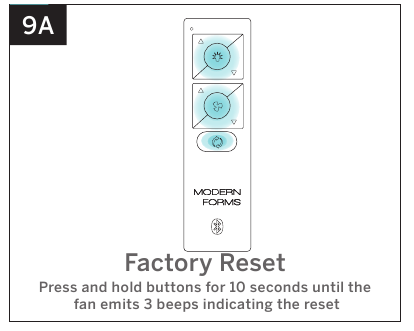

Réinitialisation

Si le support du ventilateur vous le conseille, vous pouvez réinitialiser votre ventilateur aux paramètres d'usine en vous référant à (Fig. 10A) ou (Fig. 10B).
REMARQUE: Si vous modifiez vos paramètres Wi-Fi (SSID ou phrase secrète de sécurité), vous devrez effectuer une réinitialisation Wi-Fi. (Fig. 10) puis utilisez l'application Modern Forms pour connecter votre ventilateur au nouveau réseau.

Mode Brise

Le mode Brise imite le flux et le reflux naturels des vents dans la nature en variant la vitesse du ventilateur.
REMARQUE: Le mode Brise fait toujours tourner votre ventilateur dans le sens d'été.

1. Pour démarrer le mode Brise, appuyez sur et pendant 4 secondes. La LED clignotera en vert et le ventilateur émettra un bip.
2. Pour quitter le mode Brise et revenir au mode ventilateur standard, appuyez sur et pendant 4 secondes. La LED clignotera en vert et le ventilateur émettra un bip. Votre ventilateur reviendra au sens et à la vitesse réglés avant d'entrer en mode Brise.

Application

En plus de la commande murale incluse, vous pouvez contrôler votre ventilateur avec une télécommande (vendue séparément) ou via l'application Modern Forms. Pour utiliser l'application Modern Forms, téléchargez-la gratuitement depuis l'App Store ou Google Play.

1. Ouvrez l'application pour créer votre compte. Vous pouvez également vous connecter en utilisant votre compte Facebook ou Google.
2. Pour configurer une connexion Wi-Fi, vous aurez besoin du SSID et du mot de passe Wi-Fi du réseau auquel vous souhaitez vous connecter.
3. Vous recevrez une invite pour nommer votre appareil ventilateur et télécharger une photo optionnelle si vous le souhaitez.
4. L'application Modern Forms vous permet d'effectuer les fonctions normales du ventilateur, ainsi que de créer des programmes, de définir des minuteries de sommeil, d'inviter d'autres utilisateurs, de créer des groupes et d'utiliser des fonctionnalités intelligentes telles que l'apprentissage adaptatif. Intégrez-le aux systèmes de maison intelligente que vous possédez déjà, y compris Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4, et plus encore.

Pour des instructions détaillées et l'intégration des appareils de maison intelligente

Accessoires

	Bluetooth Wall Control Règle l'intensité lumineuse à 1 % | MARCHE/ARRÊT 6 vitesses de ventilateur | Vendu séparément F-WCBT-WT White
	Bluetooth Remote Control Règle l'intensité lumineuse à 1 % | MARCHE/ARRÊT 6 vitesses de ventilateur F-RCBT-WT White
	Sloped Ceiling Kit Conçu pour s'adapter aux bâtiments avec des plafonds fortement inclinés jusqu'à 45° ou pente de 12/12 XF-SCK
	Coupler Connecte deux tiges de descente XF-I
	Downrod XF-12 - Tige de descente de 12" | XF-18 - Tige de descente de 18" XF-24 - Tige de descente de 24" | XF-36 - Tige de descente de 36" XF-48 - Tige de descente de 48" | XF-60 - Tige de descente de 60" XF-72 - Tige de descente de 72"

Dépannage

Mon ventilateur ne démarre pas

1. Vérifiez les fusibles principaux et de dérivation ou les disjoncteurs.
2. Vérifiez les connexions des fils d'alimentation au ventilateur et les connexions des fils d'interrupteur dans les boîtiers d'interrupteurs.

Assurez-vous que l'alimentation principale est coupée !

Mon ventilateur est bruyant

1. Prévoyez une période de rodage de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaîtront pendant cette période.
2. Vérifiez que les vis fixant les pales (et les bras de pale, le cas échéant) sont bien serrées.
3. Vérifiez que toutes les vis du boîtier du moteur sont bien serrées.
4. Assurez-vous que le couvercle de la lumière est serré et/ou que le verre est bien ajusté.
5. Serrez les vis du support de suspension et assurez-vous que la boîte de sortie est sécurisée.
6. Vos connecteurs de fils peuvent vibrer contre le cache-piton du ventilateur.
7. Assurez-vous d'avoir une boîte de sortie approuvée cUL/UL et qu'elle est installée correctement.

Mon ventilateur vacille

1. Serrez les vis de réglage de la tige de descente.
2. Assurez-vous que l'assemblage de la rotule de suspension est bien verrouillé dans le support de suspension.
3. Serrez les vis du support de suspension à la boîte de sortie.
4. Assurez-vous que les pales du ventilateur sont correctement alignées et solidement fixées à l'ensemble du boîtier du moteur/aux bras de pale.
5. Assurez-vous que les espaces entre les pales sont uniformément répartis ou assurez-vous d'utiliser une boîte de sortie homologuée cUL/UL et qu'elle est installée correctement.

Mon ventilateur ne produit pas suffisamment de mouvement d'air

Si possible, veuillez envisager d'utiliser une tige de descente plus longue que celle incluse.

Ma télécommande ou mon contrôle mural ne contrôle pas mon ventilateur
Vérifiez que le ventilateur reçoit de l'alimentation en effectuant un cycle d'alimentation du ventilateur.
Pour ce faire :

1. Coupez l'alimentation du ventilateur via l'interrupteur mural standard On/Off (Marche/Arrêt), ou le disjoncteur si l'interrupteur mural standard n'est pas applicable.
2. Attendez au moins 10 secondes, puis rétablissez l'alimentation.
3. Le ventilateur s'allumera en mode Jumelage pendant 3 minutes.
4. Appuyez et maintenez et boutons de la télécommande pendant 10-15 secondes.
5. Lorsque l'indicateur LED reste vert fixe et que trois (2) bips sonores sont entendus, le processus de jumelage est terminé.

Je ne vois pas le Wi-Fi de mon ventilateur (ModernFormFan_XXXXXX) dans la liste des réseaux Wi-Fi disponibles de mon téléphone.

1. Si votre ventilateur a été précédemment jumelé, la radio Wi-Fi sera désactivée.
2. Pour activer le Wi-Fi, appuyez et maintenez les boutons d'augmentation et de diminution de la vitesse du ventilateur sur votre télécommande ou votre contrôle mural pendant 6 secondes.
3. Le ventilateur émettra un bip et vous verrez son réseau Wi-Fi disponible pour la connexion.

Mon réseau Wi-Fi domestique n'apparaît pas dans la liste de l'application pendant la configuration.

1. Votre ventilateur prend en charge la connexion aux réseaux 2,4 GHz 802.11b/g/n. Confirmez la compatibilité de votre réseau en vérifiant les paramètres de votre routeur ou contactez le fabricant de votre routeur.
2. Assurez-vous que le SSID de votre réseau n'est pas masqué.
3. Votre ventilateur ne prend pas en charge la connectivité réseau 5 GHz.

Mon ventilateur n'a pas réussi à se connecter au réseau Wi-Fi

1. Assurez-vous d'avoir entré le bon mot de passe Wi-Fi et que votre appareil mobile est connecté au même réseau que celui auquel vous avez tenté de connecter le ventilateur.
2. Assurez-vous d'être à portée spécifiée par le fabricant du routeur. Si toutes ces étapes ont échoué, veuillez redémarrer votre ventilateur et votre routeur et réessayer.

Qu'est-ce qu'un cycle d'alimentation et comment puis-je redémarrer mon ventilateur ?
Le cycle d'alimentation est l'acte de retirer temporairement la source d'alimentation de votre ventilateur. Si le ventilateur est alimenté par un interrupteur mural, éteignez l'interrupteur pendant 10 secondes, puis rallumez-le. Alternativement, vous pouvez utiliser le disjoncteur auquel le ventilateur est connecté en le coupant pendant 10 secondes, puis en le rétablissant. Si votre ventilateur est câblé via un contrôle mural Modern Forms (P/N: F-WCBT-WT), tirez l'interrupteur de coupure d'air (Air-Gap Switch) sur votre contrôle mural, attendez 10 secondes, puis réinsérez-le.

Qu'est-ce que l'apprentissage adaptatif ?

L'apprentissage adaptatif est une fonctionnalité exclusive qui permet à votre ventilateur d'apprendre vos habitudes quotidiennes/hebdomadaires et de recommander automatiquement des activités planifiées via l'application Modern Forms. Cette fonction peut être activée ou désactivée.

Qu'est-ce que le mode Brise ?

Le mode Brise imite le flux et le reflux naturels des vents en faisant varier la vitesse de votre ventilateur.

Qu'est-ce que le jumelage ?

Le jumelage est le processus de connexion de votre télécommande Modern Forms ou de votre contrôle mural à votre ventilateur. Votre ventilateur est livré pré-jumelé avec la télécommande incluse. Cependant, si vous souhaitez des contrôles supplémentaires pour votre ventilateur ou si vous remplacez un contrôle, reportez-vous à la section jumelage et déjumelage des instructions.

Qu'est-ce qu'une réinitialisation d'usine ?

La réinitialisation d'usine est une restauration des réglages d'origine du ventilateur. Ceci peut être réalisé à partir du contrôle ou en appuyant et maintenant le petit bouton sur le récepteur jusqu'à ce que vous entendiez trois bips sonores ou en maintenant enfoncés les boutons de bascule du ventilateur, de la lumière et de la saison sur votre télécommande ou contrôle mural jumelé pendant 10 secondes.
REMARQUE : Vous devrez re-jumeler votre télécommande ou vos contrôles muraux au ventilateur après une réinitialisation d'usine. Une réinitialisation d'usine déconnectera également le ventilateur de votre réseau Wi-Fi domestique et vous demandera d'ajouter le ventilateur à l'aide de l'application Modern Forms Smart Fans.
Veuillez vous référer à la section FAQ de notre application pour plus de conseils. Pour toutes autres questions, veuillez contacter nos spécialistes dédiés au support des ventilateurs. Les informations de contact se trouvent au début des instructions.

Règles de sécurité

Pour des informations sur le fonctionnement, l'entretien et le dépannage, visitez http://modernforms.com/fan-support/
Pour réduire le risque de choc électrique, assurez-vous que l'électricité a été coupée au niveau du disjoncteur avant de commencer. Tout le câblage doit être conforme au Code Électrique National "ANSI/NFPA 70" et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien agréé.
Le ventilateur doit être monté avec un dégagement minimal de 7 pieds (2,1 m) entre le bord de fuite des pales du ventilateur et le sol, et un minimum de 1,5 pieds (0,5 m) entre le bord des pales du ventilateur et les murs environnants. Ne jamais placer d'objets sur le chemin des pales du ventilateur. Pour éviter les blessures corporelles ou les dommages au ventilateur et à d'autres objets, soyez prudent lorsque vous travaillez autour ou nettoyez le ventilateur.
Pour éviter les chocs électriques ou les dommages au moteur ou à la finition, n'utilisez pas d'eau ou de produits chimiques pour nettoyer le ventilateur ou les pales. Un chiffon sec ou légèrement humidifié conviendra pour la plupart des nettoyages.
Après avoir effectué les connexions électriques, les conducteurs épissés doivent être tournés vers le haut et poussés soigneusement dans la boîte de sortie. Les fils doivent être séparés avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement d'un côté de la boîte de sortie, et le conducteur non mis à la terre de l'autre côté de la boîte de sortie.
Toutes les vis de réglage doivent être vérifiées et resserrées si nécessaire avant l'installation.

N'installez pas et n'utilisez pas votre ventilateur si une ou plusieurs pièces sont endommagées ou manquantes. Ce produit est conçu pour être utilisé uniquement avec les pièces et/ou accessoires fournis désignés pour une utilisation avec ce produit par Modern Forms. La substitution de pièces ou d'accessoires non désignés pour une utilisation avec ce produit par Modern Forms pourrait entraîner des blessures corporelles ou des dommages matériels et annulera la garantie. Contactez un revendeur agréé ou le fabricant si des pièces sont endommagées ou manquantes.

Pour réduire le risque de choc électrique, ce ventilateur doit être installé et utilisé avec le contrôle mural fourni, ou contrôlé depuis l'application Modern Forms.

N'utilisez pas d'outils électriques pour assembler ou installer votre ventilateur. L'utilisation d'outils électriques peut entraîner un assemblage incorrect, ce qui peut provoquer du bruit ou des dommages au ventilateur, des blessures corporelles ou des dommages matériels.

Pour réduire le risque de blessures corporelles, ne pliez pas les bras des pales lors de l'installation des supports, de l'équilibrage des pales ou du nettoyage du ventilateur.

N'insérez pas d'objets étrangers entre les pales rotatives du ventilateur.

Ne faites pas fonctionner le ventilateur tant que les pales ne sont pas en place. Du bruit et des dommages au ventilateur peuvent survenir.

Cet appareil n'est pas destiné à être utilisé par de jeunes enfants sans supervision.

Pour réduire le risque d'incendie, de choc électrique, de blessures corporelles ou de dommages au ventilateur ou à d'autres articles, la boîte de sortie et la structure de support doivent être solidement montées et capables de supporter de manière fiable un minimum de 35 lb (15,9 kg). Utilisez uniquement des boîtes de sortie homologuées UL/cUL marquées "FOR FAN SUPPORT" (POUR LE SUPPORT DU VENTILATEUR). Utilisez uniquement les vis et les rondelles fournies avec la boîte de sortie.

Avant d'assembler votre ventilateur, reportez-vous à la section "Making the Electrical Connections" (Établir les Connexions Électriques). Si vous estimez ne pas avoir suffisamment de connaissances ou d'expérience en câblage, faites installer votre ventilateur par un électricien agréé.
REMARQUE : Avant d'entretenir ou de nettoyer le ventilateur, coupez l'alimentation au niveau du disjoncteur.

Veuillez lire et conserver ces instructions avant l'installation
NE PAS RETOURNER AU MAGASIN

Demandes générales

Pour toute question concernant votre ventilateur de plafond, veuillez lire toutes les instructions incluses, les procédures d'installation, les directives de dépannage et les informations sur la garantie avant de commencer l'installation.
Pour les pièces manquantes ou les demandes générales, appelez notre personnel technique qualifié au :
1-866-810-6615 option 1 DU LUN AU VEN 8H-20H EST
Courriel: customerservice@modernforms.com
Ou chat en direct sur modernforms.com

Support ventilateur
Pour un service rapide, ayez les informations suivantes à portée de main lorsque vous appelez :

1. Nom et numéro du modèle
2. Numéro de pièce et description de la pièce
3. Date et lieu d'achat

1-866-810-6615 option 2
DU LUN AU VEN 8H-20H EST
Courriel: fansupport@modernforms.com

Références

• App Store - Apple
• Google Play
• Page d'accueil | Modern Forms

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

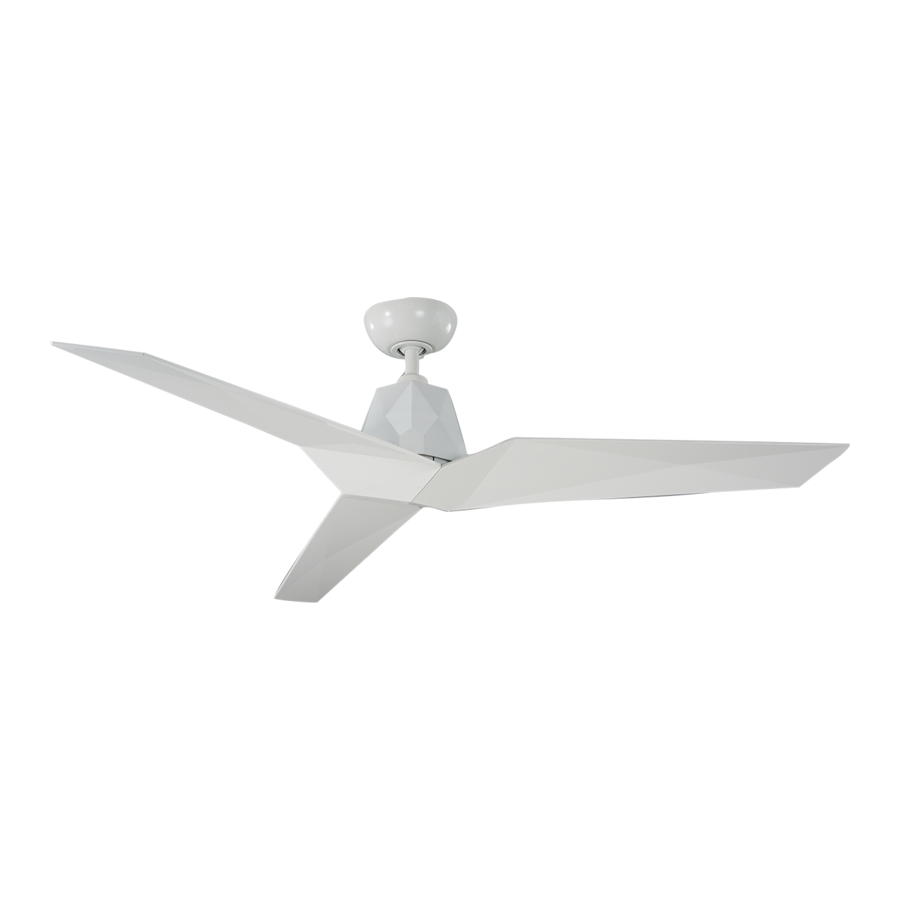

Télécharger Manuel Modern Forms Vortex FR-W1810

Les langues disponibles
