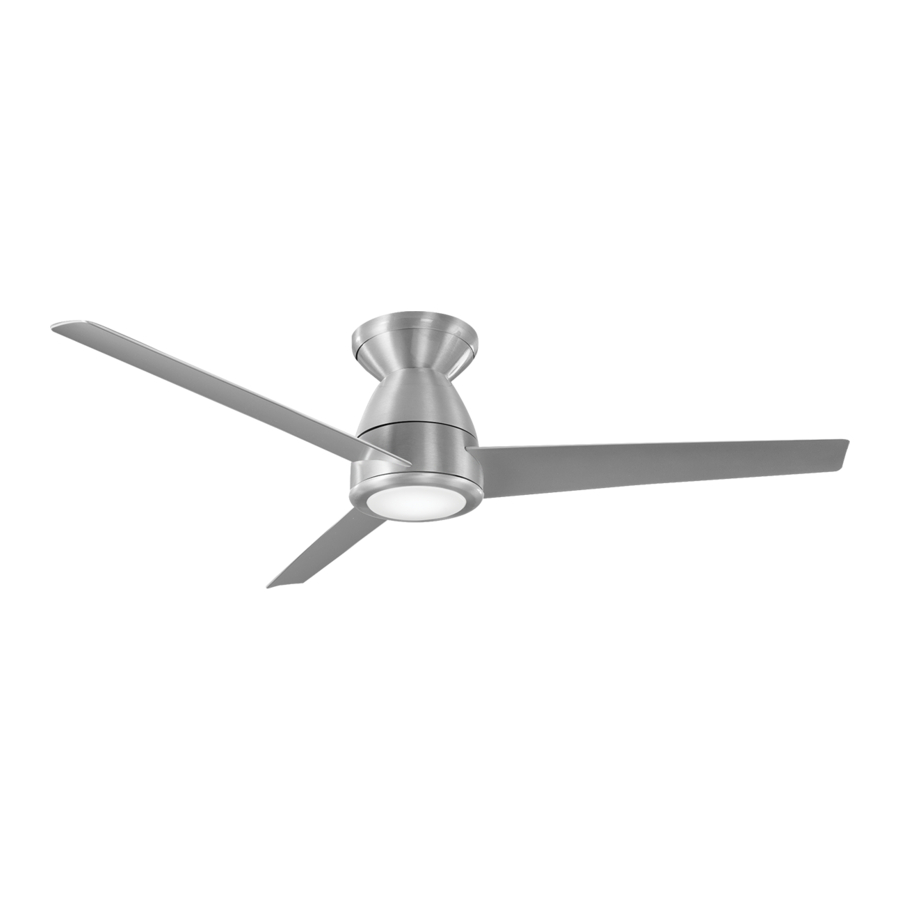

Manuel Modern Forms SMOOTH FR-W2502-52L

Passez à l'intelligent...

S'intègre parfaitement avec :
les appareils que vous possédez déjà

Fonctionnalités intelligentes premium :
complètent des matériaux de haute qualité

	Wi-Fi et Bluetooth activés pour un contrôle flexible
MOTEUR CC	Silencieux, fiable et jusqu'à 70 % plus efficace que les ventilateurs à CA

Accessoires :
personnalisez votre expérience

	Télécommande Bluetooth Intensité lumineuse jusqu'à 1 % | MARCHE/ARRÊT 6 vitesses de ventilation F-RCBT-WT Blanc
	Commande murale Bluetooth Intensité lumineuse jusqu'à 1 % | MARCHE/ARRÊT 6 vitesses de ventilation | Vendu séparément F-WCBT-WT Blanc

Outils requis

Contenu de l'emballage

Poids de suspension : 4.9 kgs./10.8 lbs.


Veuillez noter l'ID MAC du récepteur et le conserver en lieu sûr.

1. Pales
   RPL-F2502-52-BD-**
2. Support de suspension/Ensemble de tige de suspension
   RPL-HGR-ASM-6-**
3. Cache-pitons et bague à vis du cache-pitons RPL-CAN-CYL-**
4. Cache-raccord
5. Boîtier du moteur
6. Plaque d'adaptation pour cache
   RPL-F2502-ADPBC-MB
7. Cache inférieur
   RPL-F2502-COVER-**
8. Plaque d'adaptation pour ensemble luminaire
   RPL-F2502-ADP-**
9. Module LED
   F3IN-120V-R1-CS-H
10. Diffuseur en PC
    RPL-F2502-GLA
11. Récepteur avec capuchons de connexion/serre-câbles
    F-R3-2502-052CS-H
12. Télécommande
    F-RCBT-WT

** Indique le code de finition du ventilateur / le balayage des pales du ventilateur

Avant de jeter les matériaux d'emballage, assurez-vous que toutes les pièces ont été retirées. Placez les pièces du sac de quincaillerie dans un petit récipient pour éviter de les perdre.

Options de montage

Pour éviter tout choc électrique, assurez-vous que l'électricité a été coupée au niveau du disjoncteur avant de commencer.
S'il n'y a pas de boîte de sortie homologuée UL/cUL existante, veuillez vous référer aux instructions suivantes. Fixez la boîte de sortie directement à la structure du bâtiment. Utilisez des fixations et des matériaux de construction appropriés. La boîte de sortie et la structure de support doivent pouvoir supporter entièrement le poids mobile du ventilateur (au moins 50 lbs. ou 22,7 kg). N'utilisez pas de boîtes de sortie en plastique. Utilisez uniquement des boîtes de sortie homologuées UL/cUL et marquées "FOR FAN SUPPORT" (POUR SUPPORT DE VENTILATEUR).
Fixez la boîte de sortie directement à la structure du bâtiment. Utilisez la Pièce A si nécessaire pour monter la boîte de sortie.
Les Figures 1-1B sont des exemples de différentes façons de monter la boîte de sortie.
REMARQUE : Pour suspendre votre ventilateur là où il y a un luminaire existant mais pas de solive de plafond, vous pourriez avoir besoin d'une barre de suspension d'installation.
REMARQUE : Les ventilateurs à tige de suspension peuvent être suspendus jusqu'à une longueur maximale recommandée de 72" à l'aide de tiges de suspension supplémentaires (vendues séparément) et du fil de raccordement de 80" inclus.
REMARQUE : Le kit pour plafond incliné (vendu séparément) est requis pour les applications de plafond incliné et s'adaptera aux pentes allant jusqu'à 45° (Fig. 1B).
REMARQUE : Vous pourriez avoir besoin d'une tige de suspension plus longue pour maintenir un dégagement adéquat des pales lors de l'installation sur un plafond fortement incliné (Fig. 1B).
REMARQUE : Pour les emplacements humides – assurez-vous que la poutre en bois individuelle est au moins 1 pouce plus large que le cache-pitons du ventilateur pour des raisons de montage.

1. Entretoise de support
2. Boîte de sortie
3. Solive

Installation du support de suspension

N'oubliez pas de couper l'alimentation au niveau du disjoncteur.

1. Retirez 1 des 2 vis du bas du support de montage et conservez-la pour utilisation ultérieure. Desserrez l'autre vis (Fig. 2).

   1. Support de montage
   2. Vis

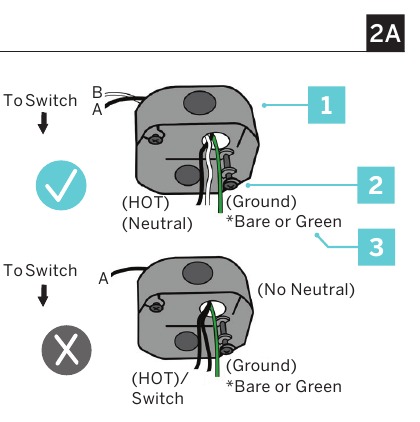

2. Passez les fils d'alimentation de 120 volts à travers le trou central du support de montage, comme illustré (Fig. 2A).

   1. Boîte de sortie homologuée cUL/UL
   2. Vis de montage
      (vis de boîte de sortie non incluses)
   3. Fils 120V
3. Fixez le support de montage à la boîte de sortie de plafond avec les vis et rondelles fournies avec votre boîte de sortie. Utilisez la Pièce A si nécessaire pour monter votre boîte de sortie.
4. Avant d'installer les pales/bras des pales, retirez et jetez les butées en caoutchouc du boîtier du moteur.

REMARQUE : Assurez-vous que les vis de montage sont bien serrées.

Fixation des pales du ventilateur

1. Fixez les pales au boîtier – à l'aide des vis et rondelles fournies. (Fig. 3)
   Utilisez la Pièce B.


Suspension du ventilateur

1. Retirez la vis de la boule de suspension. Retirez la boule de suspension et la goupille transversale (Fig. 4A)

2. Desserrez 2 vis, la goupille d'arrêt et la goupille fendue (Fig. 4B).
3. Installez le cache-raccord, la bague à vis du cache-pitons, le cache-pitons et l'ensemble de tige de suspension dans le boîtier du moteur comme illustré (Fig. 4B).

4. Alignez les trous de la tige de suspension et du collier du moteur, réinsérez les goupilles et les vis (Fig. 4C).

5. Faites glisser le cache-pitons et son couvercle à vis vers le haut. Réinstallez la boule de suspension avec la goupille transversale à sa place correcte (Fig. 4C).
6. Insérez le tout dans le support de montage. Tournez jusqu'à ce que la boule tombe et se verrouille dans la vis du support de suspension (Fig. 4D).

7. Fixez le câble de sécurité dans les poutres de la structure à l'aide de la vis à bois, des rondelles et des rondelles ressort fournies (Fig. 4E). Utilisez la Pièce C.


REMARQUE : Le câble de sécurité est requis pour toutes les installations au Canada. Le câble de sécurité est requis pour les combinaisons de ventilateur de plafond et de lumière de plus de 35 lbs. dans les modèles encastrés et à tige de suspension aux États-Unis (Fig. 4E).

Réalisation des connexions électriques

L'installation de ce ventilateur nécessite un câble à trois conducteurs (y compris le fil de terre) qui doit passer entre le plafond et la boîte de sortie murale. Utilisez la Pièce D.

Vérifiez que toutes les connexions sont serrées, y compris la terre, et qu'aucun fil dénudé n'est visible au niveau des capuchons de connexion, à l'exception du fil de terre.
Insérez le récepteur dans le support de montage, le côté plat du récepteur faisant face au plafond (Fig. 5A).
REMARQUE : Le non-respect des connexions de fils correctes peut endommager de manière permanente le récepteur. Assurez-vous de suivre les étapes et le diagramme ci-dessous.
Du moteur au récepteur et du récepteur aux fils d'alimentation de la maison (Fig. 5B).

1. Support de montage
2. Récepteur

1. Connectez le fil de terre de l'ensemble du ventilateur, le fil de terre du support de montage et le fil de terre du récepteur au fil de terre de la boîte de sortie.

   Le non-raccordement des fils de terre pourrait entraîner un mauvais fonctionnement du contrôle du ventilateur.
2. Connectez le fil rouge du ventilateur au fil rouge marqué "TO MOTOR" (AU MOTEUR) du récepteur.
3. Connectez le fil gris du ventilateur au fil gris marqué "TO MOTOR" (AU MOTEUR) du récepteur.
4. Connectez le fil jaune du ventilateur au fil jaune marqué "TO MOTOR" (AU MOTEUR) du récepteur.
5. Connectez le fil blanc du ventilateur au fil blanc marqué "FOR LIGHT" (POUR LUMIÈRE) du récepteur.
6. Connectez le fil bleu du ventilateur au fil bleu marqué "FOR LIGHT" (POUR LUMIÈRE) du récepteur.
7. Connectez le fil noir (phase) du plafond au fil noir marqué "AC in L" du récepteur.
8. Connectez le fil blanc (neutre) du plafond au fil blanc marqué "AC in N" du récepteur.

Suivez les étapes ci-dessous pour connecter le ventilateur à votre câblage domestique. Utilisez les capuchons de connexion en plastique fournis avec votre ventilateur. Fixez les capuchons de connexion en plastique avec du ruban isolant. Assurez-vous qu'il n'y a pas de brins ou de connexions desserrées.

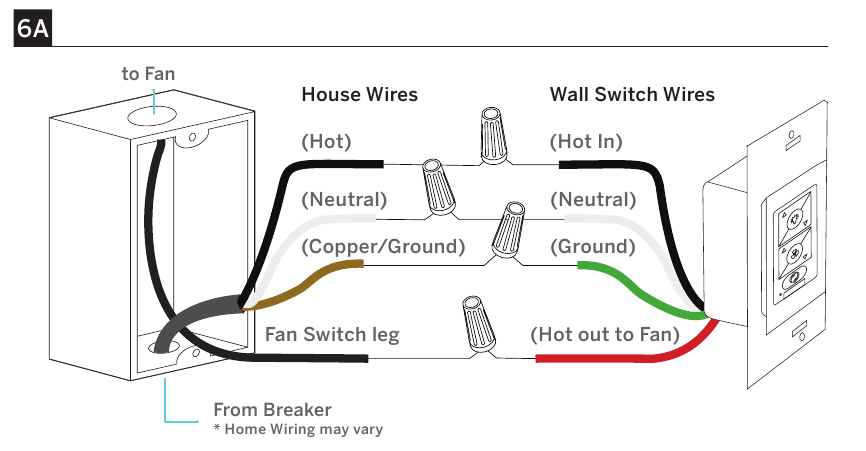

Installation de la commande murale optionnelle

REMARQUE : La commande murale n'est pas incluse. Un accessoire de commande murale Bluetooth peut être acheté séparément.

1. Connectez le fil vert marqué "GROUND" (TERRE) de la commande murale au fil de cuivre de la boîte de sortie murale qui retourne au disjoncteur – important pour le bon fonctionnement du ventilateur (Fig. 6A).

2. Connectez le fil noir marqué "LINE IN" (ENTRÉE DE LIGNE) de la commande murale au fil noir de TENSION DE LIGNE de la boîte de sortie murale qui retourne au disjoncteur (Fig. 6A).
3. Connectez le fil rouge de la commande murale au fil noir de la boîte de sortie murale qui alimente le ventilateur (Fig. 6A).
4. Connectez le fil blanc de la commande murale au fil blanc (neutre) de la boîte de sortie murale (Fig. 6A).
5. Rangez soigneusement les connexions de fils à l'intérieur de la boîte de sortie. Fixez la commande murale avec les deux (2) vis de commande murale fournies (Fig. 6B).

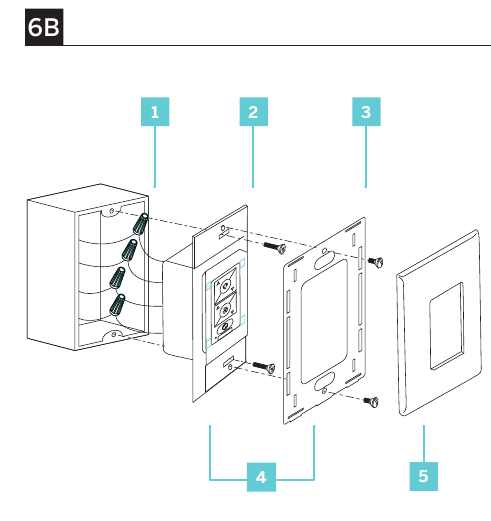

   1. Prise murale
   2. Commande murale
   3. Plaque de montage murale
   4. Vis de plaque de montage
   5. Plaque murale
6. Fixez la plaque de montage murale sur l'interrupteur mural et sécurisez-la avec les deux (2) vis de plaque de montage murale fournies (Fig. 6B).
7. Fixez la plaque murale à la plaque de montage murale (Fig.6B).

Câblage multi-emplacement
Associez individuellement chacune des commandes murales au récepteur du ventilateur en suivant les instructions d'appairage.

Finalisation de l'installation

1. Fixez les connecteurs de fils avec les serre-câbles fournis.
2. Installez le cache-piton sur le support de montage avec la vis (Fig. 7).

3. Installez l'anneau de vis du cache-piton comme illustré (Fig. 7A).


Installation de la plaque d'adaptation pour le couvercle

Remarque : La plaque d'adaptation pour le couvercle est plus courte. N'utilisez pas la plaque d'adaptation de luminaire plus haute si vous prévoyez d'utiliser la lumière.

1. Retirez les 3 vis de l'anneau de montage (Fig 8A).

2. Positionnez la plaque d'adaptation (Fig. 8B).

3. À l'aide de la vis de l'étape précédente, installez la plaque d'adaptation (Fig. 8B).

Installation du couvercle optionnel

1. Vissez fermement le couvercle (Fig. 9).


Installation de la plaque d'adaptation du luminaire

Pour éviter les chocs électriques et les incendies, l'utilisateur doit régler l'interrupteur 4CCT avant de monter le ventilateur. Ne réglez pas l'interrupteur lorsque le ventilateur est sous tension.
REMARQUE : Votre ventilateur est livré en standard avec une température de couleur de 3000K (blanc neutre). Vous pouvez prérégler votre ventilateur à 2700K, 4000K ou 5000K (blanc pur - couleur lumière du jour). Retirez les 3 vis entourant le module LED. Retirez le couvercle PC. Réglez l'interrupteur à bascule (la position gauche est 2700K et la droite est 4000K ou 5000K).

1. Si vous utilisez un luminaire, vous devez installer la plaque d'adaptation plus haute.
2. Vissez la plaque d'adaptation de luminaire plus haute avec les 3 vis précédemment retirées qui étaient fixées à l'anneau de montage. Vous êtes maintenant prêt à installer le module luminaire et l'abat-jour (Fig. 10).


Installation du module luminaire/abat-jour PC

1. Retirez les 3 vis du périmètre extérieur de la plaque d'adaptation.
2. Fixez les fils LED de l'ensemble moteur au module luminaire (Fig. 11).

3. Fixez le module luminaire avec les 3 vis à la plaque d'adaptation (Fig. 11A).

4. Installez l'abat-jour en le vissant. Assurez-vous qu'il est bien serré (Fig. 11B).


Contrôle du ventilateur

Votre ventilateur vous a été livré avec la commande incluse déjà associée à votre ventilateur.

1. Lumière On/Off (Allumer/Éteindre), Bright/Dim (Éclairer/Diminuer)
2. Ventilateur On/Off (Allumer/Éteindre), Speed Up/Down (Vitesse Augmenter/Diminuer)
3. Saison (Été/Hiver)


Interrupteur à coupure d'air : Tirez la languette pour éteindre en cas d'urgence. Non nécessaire pour le fonctionnement normal du ventilateur (uniquement inclus avec la commande murale).
REMARQUE : Votre ventilateur dispose de 6 vitesses. Une tonalité sonore indiquera lorsque la vitesse est augmentée ou diminuée. Lorsque le ventilateur aura atteint le niveau de vitesse minimum/maximum, il bipera deux fois.

Contrôle d'un ou plusieurs ventilateurs avec une télécommande ou des commandes murales
La télécommande Bluetooth ou la commande murale est capable de contrôler un nombre illimité de ventilateurs à portée de vue.
Voir (Fig. 12C) pour l'appairage.
REMARQUE : L'appairage doit être effectué dans les trois (3) minutes suivant la mise sous tension du ventilateur.

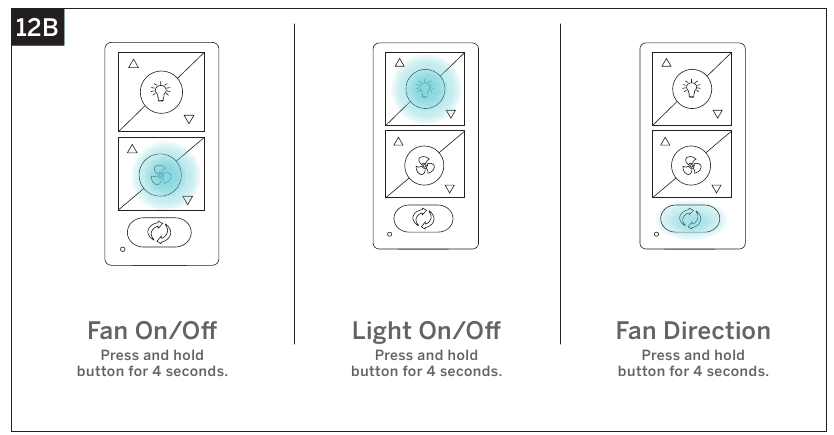

Synchronisation du contrôle sur plusieurs ventilateurs

Si vous contrôlez plusieurs ventilateurs avec un seul contrôleur, les ventilateurs/lumières peuvent être synchronisés en vous référant à la Fig. 12B.
Ventilateur On/Off (Allumer/Éteindre) : Appuyez et maintenez enfoncé le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés biperont pour indiquer que le message a été reçu. Tous les ventilateurs s'éteindront. Cela synchronisera tous les ventilateurs contrôlés par la télécommande.
Lumière On/Off (Allumer/Éteindre) : Appuyez et maintenez enfoncé le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés biperont pour indiquer que le message a été reçu. Toutes les lumières s'éteindront. Cela synchronisera toutes les lumières des ventilateurs contrôlées par la télécommande.
Direction du ventilateur : Appuyez et maintenez enfoncé le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés biperont pour indiquer que le message a été reçu. Tous les ventilateurs seront réglés en mode été (rotation dans le sens inverse des aiguilles d'une montre). Cela synchronisera tous les ventilateurs contrôlés par la télécommande.

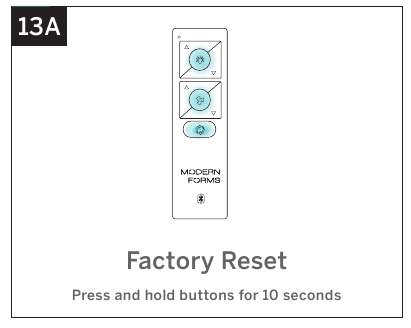

Réinitialisation

Si le support ventilateur vous le conseille, vous pouvez réinitialiser votre ventilateur aux réglages d'usine en vous référant aux (Fig. 13A) ou (Fig. 13B).
REMARQUE : Si vous modifiez vos paramètres Wi-Fi (SSID ou phrase secrète de sécurité), vous devrez effectuer une réinitialisation Wi-Fi. Référez-vous à la Fig. 13, puis utilisez l'application Modern Forms pour connecter votre ventilateur au nouveau réseau.

Mode Brise

Le Mode Brise imite le flux et le reflux naturels des vents en variant la vitesse du ventilateur.
REMARQUE : Le Mode Brise fait toujours tourner votre ventilateur dans la direction "Été".

1. Pour démarrer le Mode Brise, appuyez sur et pendant 4 secondes. La LED clignotera en vert et le ventilateur bipera.
2. Pour quitter le Mode Brise et revenir au mode ventilateur standard, appuyez sur et pendant 4 secondes. La LED clignotera en vert et le ventilateur bipera. Votre ventilateur reviendra à la direction et à la vitesse auxquelles il était réglé avant d'entrer en Mode Brise.

Application

En plus de la télécommande incluse, vous pouvez contrôler votre ventilateur avec une commande murale (vendue séparément) ou via l'application Modern Forms. Pour utiliser l'application Modern Forms, téléchargez-la gratuitement depuis l'App Store ou Google Play.

1. Ouvrez l'application pour créer votre compte. Vous pouvez également vous connecter en utilisant votre compte Facebook ou Google.
2. Pour configurer une connexion Wi-Fi, vous aurez besoin du SSID et du mot de passe Wi-Fi du réseau auquel vous souhaitez vous connecter.
3. Vous recevrez une invite pour nommer votre appareil ventilateur et télécharger une image facultative de celui-ci si vous le souhaitez.
4. L'application Modern Forms vous permet d'effectuer les fonctions normales du ventilateur, ainsi que de créer des programmes, de définir des minuteries de sommeil, d'inviter d'autres utilisateurs, de créer des groupes et d'utiliser des fonctionnalités intelligentes telles que l'apprentissage adaptatif. Intégrez-la aux systèmes de maison intelligente que vous possédez déjà, y compris Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4, et bien d'autres.

Accessoires

	Commande murale Bluetooth Règle l'intensité lumineuse à 1% | MARCHE/ARRÊT 6 vitesses de ventilateur | Vendue séparément F-WCBT-WT White
	Télécommande Bluetooth Règle l'intensité lumineuse à 1% | MARCHE/ARRÊT 6 vitesses de ventilateur F-RCBT-WT White
	Kit pour plafond incliné Conçu pour les bâtiments avec des plafonds fortement inclinés jusqu'à 45° ou 12/12 de pente XF-SCK
	Coupleur Connecte deux tiges de suspension XF-I
	Tige de suspension XF-12 - Tige de suspension 12" | XF-18 - Tige de suspension 18" XF-24 - Tige de suspension 24" | XF-36 - Tige de suspension 36" XF-48 - Tige de suspension 48" | XF-60 - Tige de suspension 60" XF-72 - Tige de suspension 72"

Dépannage

Mon ventilateur ne démarre pas

1. Vérifiez les fusibles ou disjoncteurs des circuits principaux et secondaires.
2. Vérifiez les connexions des fils d'alimentation au ventilateur et les connexions des fils de l'interrupteur dans les boîtiers d'interrupteurs.

Assurez-vous que l'alimentation principale est coupée !

Mon ventilateur est bruyant

1. Laissez une période de rodage de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaîtront pendant cette période.
2. Vérifiez que les vis fixant les pales (et les bras de pale, le cas échéant) sont bien serrées.
3. Vérifiez que toutes les vis du boîtier du moteur sont bien serrées.
4. Assurez-vous que le couvercle de la lumière est serré et/ou que le verre est bien ajusté.
5. Serrez les vis du support de suspension et assurez-vous que la boîte de sortie est sécurisée.
6. Vos connecteurs de fils peuvent vibrer contre la verrière du ventilateur.
7. Assurez-vous d'avoir une boîte de sortie homologuée cUL/UL et qu'elle est installée correctement.

Mon ventilateur vacille

1. Assurez-vous que les pales du ventilateur sont correctement alignées et solidement fixées à l'ensemble du boîtier du moteur/aux bras de pale.
2. Assurez-vous que les espaces entre les pales sont uniformément répartis ou assurez-vous d'utiliser une boîte de sortie homologuée cUL/UL et qu'elle est installée correctement.

Ma télécommande ou ma commande murale ne contrôle pas mon ventilateur
Vérifiez que le ventilateur reçoit de l'alimentation en coupant et rétablissant l'alimentation du ventilateur.
Pour ce faire :

1. Coupez l'alimentation du ventilateur via l'interrupteur mural marche/arrêt standard, ou le disjoncteur si l'interrupteur mural standard n'est pas applicable.
2. Attendez au moins 10 secondes, puis rétablissez l'alimentation.
3. Le ventilateur s'allumera en mode Jumelage pendant 3 minutes.
4. Appuyez et maintenez et boutons de la télécommande pendant 10-15 secondes.
5. Lorsque l'indicateur LED reste vert fixe et que trois (2) bips sonores sont entendus, le processus de jumelage est terminé.

Je ne vois pas le Wi-Fi de mon ventilateur (ModernFormFan_XXXXXX) dans la liste des réseaux Wi-Fi disponibles de mon téléphone.

6. Si votre ventilateur a été précédemment jumelé, la radio Wi-Fi sera désactivée.
7. Pour activer le Wi-Fi, appuyez et maintenez les boutons d'augmentation et de diminution de la vitesse du ventilateur sur votre télécommande ou commande murale pendant 6 secondes.
8. Le ventilateur émettra un bip et vous verrez son réseau Wi-Fi disponible pour la connexion.

Mon réseau Wi-Fi domestique n'apparaît pas dans la liste de l'application pendant la configuration.

9. Votre ventilateur prend en charge la connexion aux réseaux 2,4 GHz 802.11b/g/n. Confirmez la compatibilité de votre réseau en vérifiant les paramètres de votre routeur ou en contactant le fabricant de votre routeur.
10. Assurez-vous que le SSID de votre réseau n'est pas masqué.
11. Votre ventilateur ne prend pas en charge la connectivité réseau 5 GHz.

Mon ventilateur n'a pas réussi à se connecter au réseau Wi-Fi

1. Assurez-vous d'avoir entré le bon mot de passe Wi-Fi et que votre appareil mobile est connecté au même réseau que celui auquel vous avez tenté de connecter le ventilateur.
2. Assurez-vous d'être à portée spécifiée par le fabricant du routeur. Si toutes ces étapes ont échoué, veuillez couper et rétablir l'alimentation de votre ventilateur et de votre routeur, puis réessayez.

Qu'est-ce que le cycle d'alimentation et comment puis-je couper et rétablir l'alimentation de mon ventilateur ?
Le cycle d'alimentation est l'acte de retirer temporairement la source d'alimentation de votre ventilateur. Si le ventilateur est alimenté via un interrupteur mural, éteignez l'interrupteur pendant 10 secondes et rallumez-le. Alternativement, vous pouvez utiliser le disjoncteur auquel le ventilateur est connecté en le coupant pendant 10 secondes puis en le réactivant. Si votre ventilateur est câblé via une commande murale Modern Forms (P/N : F-WCBT-WT), tirez l'interrupteur d'isolation sur votre commande murale, attendez 10 secondes, puis réinsérez-le.

Qu'est-ce que le mode Brise ?

Le mode Brise imite le flux et le reflux naturels des vents dans la nature en faisant varier la vitesse de votre ventilateur.

Qu'est-ce que le jumelage ?

Le jumelage est le processus de connexion de votre télécommande ou commande murale Modern Forms à votre ventilateur. Votre ventilateur est livré pré-jumelé avec la télécommande incluse. Cependant, si vous souhaitez des commandes supplémentaires pour votre ventilateur ou si vous remplacez une commande, reportez-vous à la section jumelage et déjumelage des instructions.

Qu'est-ce que la réinitialisation d'usine ?

La réinitialisation d'usine restaure les paramètres d'origine du ventilateur. Cela peut être effectué depuis la commande ou en appuyant et maintenant le petit bouton sur le récepteur jusqu'à ce que vous entendiez trois bips sonores, ou en maintenant enfoncés les boutons de bascule du ventilateur, de la lumière et de la saison sur votre télécommande ou commande murale jumelée pendant 10 secondes.
REMARQUE : Vous devrez peut-être re-jumeler votre télécommande ou vos commandes murales au ventilateur après une réinitialisation d'usine. Une réinitialisation d'usine déconnectera également le ventilateur de votre réseau Wi-Fi domestique et vous demandera d'ajouter le ventilateur à l'aide de l'application Modern Forms Smart Fans.
Veuillez vous référer à la section FAQ de notre application pour plus de conseils. Pour toutes autres questions, veuillez contacter nos spécialistes dédiés au support ventilateur.
Les coordonnées se trouvent au début des instructions.

Veuillez lire et conserver ces instructions avant l'installation
NE PAS RETOURNER AU MAGASIN

Demandes générales
Pour toutes questions concernant votre ventilateur de plafond, veuillez lire toutes les instructions incluses, les procédures d'installation, les directives de dépannage et les informations de garantie avant de commencer l'installation.
Pour les pièces manquantes ou les demandes générales, appelez notre personnel technique qualifié au :
Support ventilateur
Pour un service rapide, veuillez avoir les informations suivantes à portée de main lorsque vous appelez :

1. Nom et numéro du modèle
2. Numéro et description de la pièce
3. Date et lieu d'achat

1-866-810-6615 option 2
LUN-VEN 8H-20H EST
Email: fansupport@modernforms.com

Règles de sécurité

Pour des informations sur le fonctionnement, l'entretien et le dépannage, visitez http://modernforms.com
Pour réduire le risque de choc électrique, assurez-vous que l'alimentation électrique a été coupée au disjoncteur avant de commencer. Tout le câblage doit être conforme au National Electrical Code "ANSI/NFPA 70" et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien agréé.
Le ventilateur doit être monté avec un dégagement minimum de 2,1 m (7 pi) entre le bord de fuite des pales du ventilateur et le sol, et un minimum de 0,5 m (1,5 pi) entre le bord des pales du ventilateur et les murs environnants. Ne placez jamais d'objets sur le chemin des pales du ventilateur. Pour éviter les blessures corporelles ou les dommages au ventilateur et à d'autres articles, veuillez être prudent lorsque vous travaillez autour ou nettoyez le ventilateur.
Pour éviter les chocs électriques ou les dommages au moteur ou à la finition, n'utilisez pas d'eau ou de produits chimiques pour nettoyer le ventilateur ou ses pales. Un chiffon sec ou légèrement humide conviendra pour la plupart des nettoyages.
Après avoir effectué les branchements électriques, les conducteurs épissés doivent être tournés vers le haut et poussés avec précaution dans la boîte de sortie. Les fils doivent être écartés, avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement d'un côté de la boîte de sortie, et le conducteur non mis à la terre de l'autre côté de la boîte de sortie.
Toutes les vis de réglage doivent être vérifiées et resserrées si nécessaire avant l'installation.

N'installez ni n'utilisez votre ventilateur si des pièces sont endommagées ou manquantes. Ce produit est conçu pour être utilisé uniquement avec les pièces et/ou accessoires fournis désignés pour une utilisation avec ce produit par Modern Forms. La substitution de pièces ou d'accessoires non désignés pour une utilisation avec ce produit par Modern Forms pourrait entraîner des blessures corporelles ou des dommages matériels et annulera la garantie. Contactez un revendeur agréé ou le fabricant si des pièces sont endommagées ou manquantes.

Pour réduire le risque de choc électrique, ce ventilateur doit être installé et utilisé avec la commande murale fournie, ou contrôlé depuis l'application Modern Forms.

N'utilisez pas d'outils électriques pour assembler ou installer votre ventilateur. L'utilisation d'outils électriques peut entraîner un assemblage incorrect, ce qui peut provoquer du bruit ou des dommages au ventilateur, des blessures corporelles ou des dommages matériels.

Pour réduire le risque de blessures corporelles, ne pliez pas les bras de pales lors de l'installation des supports, de l'équilibrage des pales ou du nettoyage du ventilateur.

N'insérez pas d'objets étrangers entre les pales tournantes du ventilateur.

N'utilisez pas le ventilateur si les pales ne sont pas en place. Du bruit et des dommages au ventilateur peuvent survenir.

Cet appareil n'est pas destiné à être utilisé par de jeunes enfants sans surveillance.

Pour réduire le risque d'incendie, de choc électrique, de blessures corporelles ou de dommages au ventilateur ou à d'autres articles, la boîte de sortie et la structure de support doivent être solidement montées et capables de supporter de manière fiable un minimum de 15,9 kg (35 Ibs). Utilisez uniquement des boîtes de sortie homologuées UL/cUL marquées "FOR FAN SUPPORT." (POUR SUPPORT DE VENTILATEUR). Utilisez uniquement les vis et rondelles fournies avec la boîte de sortie.

Si un mouvement d'oscillation inhabituel est observé, arrêtez immédiatement d'utiliser le ventilateur de plafond et contactez le fabricant, son agent de service ou des personnes dûment qualifiées. Le système de suspension du ventilateur de plafond doit être examiné au moins une fois tous les deux ans. Le remplacement des pièces du dispositif de système de suspension de sécurité doit être effectué par le fabricant, son agent de service ou des personnes dûment qualifiées.

Assurez-vous que le côté de la poutre en bois est plus large de 1 pouce que le cache-piton. La boîte de sortie doit être scellée de manière à ce qu'aucune eau n'y pénètre.

POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'UTILISEZ PAS CE VENTILATEUR AVEC UN DISPOSITIF DE CONTRÔLE DE VITESSE À ÉTAT SOLIDE.

POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES AUX PERSONNES, N'UTILISEZ PAS DE PIÈCES DE REMPLACEMENT QUI N'ONT PAS ÉTÉ RECOMMANDÉES PAR LE FABRICANT (par ex. Pièces fabriquées à la maison à l'aide d'une imprimante 3D).

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Le montage du système de suspension doit être effectué par le fabricant, son agent de service ou des personnes dûment qualifiées.

Les moyens de fixation au plafond doivent être fixés avec une résistance suffisante pour supporter 4 fois le poids du ventilateur de plafond.

POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, CE VENTILATEUR DOIT ÊTRE INSTALLÉ AVEC UNE COMMANDE/UN INTERRUPTEUR MURAL ISOLANT.

Des moyens de déconnexion doivent être incorporés dans le câblage fixe conformément aux règles de câblage.

Avant d'assembler votre ventilateur, reportez-vous à la section "Making the Electrical Connections" (Réalisation des branchements électriques). Si vous estimez ne pas avoir suffisamment de connaissances ou d'expérience en câblage, faites installer votre ventilateur par un électricien agréé.
REMARQUE : Avant d'entretenir ou de nettoyer le ventilateur, coupez l'alimentation électrique au disjoncteur.

• DANGER D'INGESTION : Ce produit contient une pile bouton ou une pile de type monnaie.
• La MORT ou des blessures graves peuvent survenir en cas d'ingestion.
• Une pile bouton ou une pile de type monnaie avalée peut provoquer des brûlures chimiques internes en seulement 2 heures.
• GARDEZ les piles neuves et usagées HORS DE PORTÉE des ENFANTS.
• Consultez immédiatement un médecin si l'on soupçonne qu'une pile a été avalée ou insérée dans une partie du corps.

Références

• App Store - Apple
• Google Play
• Page d'accueil | Modern Forms

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel Modern Forms SMOOTH FR-W2502-52L

Les langues disponibles
