Manuel Modern Forms Aura FR-W2303

Renseignements généraux

Veuillez lire et conserver ces instructions avant l'installation.

Pour toutes questions concernant votre ventilateur de plafond, veuillez lire toutes les instructions incluses, les procédures d'installation, les directives de dépannage et les informations sur la garantie avant de commencer l'installation.

Outils requis

Contenu de l'emballage / Description des pièces

1. Jeu de 8 pales
   72" : RPL-F2303-72-BD-**
   60" : RPL-F2303-60-BD-**
2. Assemblage du support de suspension Support de montage de la tige de suspension :
   Assemblage du support de suspension de 6 pouces
   RPL-HGR-ASM-6-**
3. Capot avec anneau de capot
   RPL-CAN-CYL-**
4. Cache-accouplement
   RPL-F2303COUCVR-**
5. Assemblage du moteur
6. Anneau central transparent
   RPL-F2303-CEN-RING
7. Support de pale décoratif
   RPL-F2303BRACK-**
8. Adaptateur de support de pale
   RPL-F2303BLDHDER**
9. Plaque d'adaptation
   RPL-F2303-ADP-**
10. Module LED CCT
    F4IN-120V-R1-CS
11. Abat-jour en acrylique
    RPL-F2303-GLA
12. Récepteur de commande avec quincaillerie
    72" : F-R3-2303-072CS
    60" : F-R3-2303-060CS
13. Télécommande
    F-RCBT-WT

** indique le code de finition du ventilateur

Avant de jeter les matériaux d'emballage, assurez-vous que toutes les pièces ont été retirées.
Placez les pièces du sac de quincaillerie dans un petit récipient pour éviter de les perdre.

Options de montage

Pour éviter tout choc électrique, assurez-vous que l'électricité a été coupée au disjoncteur avant de commencer.

S'il n'y a pas de boîte de sortie homologuée UL/cUL existante, veuillez vous référer aux instructions suivantes. Fixez la boîte de sortie directement à la structure du bâtiment. Utilisez des fixations et des matériaux de construction appropriés. La boîte de sortie et la structure de support doivent pouvoir supporter entièrement le poids en mouvement du ventilateur (au moins 35 lb/15,9 kg). N'utilisez pas de boîtes de sortie en plastique. Utilisez uniquement des boîtes de sortie homologuées UL/cUL marquées "FOR FAN SUPPORT" (POUR SUPPORT DE VENTILATEUR).

Fixez la boîte de sortie directement à la structure du bâtiment.
Utilisez la quincaillerie A si nécessaire.

Les figures 1-1C sont des exemples de différentes façons de monter la boîte de sortie.

1. Entretoise de support
2. Boîte de sortie
3. Poutre

1. Boîte de sortie

1. Boîte de sortie

REMARQUE : Pour suspendre votre ventilateur là où il y a un luminaire existant mais pas de solive de plafond, vous pourriez avoir besoin d'une barre de suspension d'installation.

REMARQUE : Les ventilateurs à tige de suspension peuvent être suspendus jusqu'à une longueur maximale recommandée de 72 pouces à l'aide de tiges de suspension supplémentaires (vendues séparément) et du fil conducteur de 80 pouces inclus.

REMARQUE : Le kit pour plafond incliné (vendu séparément) est requis pour les applications de plafond incliné et peut accueillir des pentes jusqu'à 45° (Fig. 1B).

Plafond de support Angle max 30°

1. Entretoise de support
2. Support de montage
3. Boîte de sortie encastrée

REMARQUE : Vous pourriez avoir besoin d'une tige de suspension plus longue pour maintenir un dégagement adéquat des pales lors de l'installation sur un plafond fortement incliné (Fig. 1B).

REMARQUE : Pour un emplacement humide - assurez-vous que la poutre en bois individuelle est au moins 1 pouce plus large que le capot du ventilateur à des fins de montage.

Installation du support de montage

N'oubliez pas de couper l'alimentation au disjoncteur.
Suivez les étapes ci-dessous pour suspendre correctement votre ventilateur :

1. Coupez l'alimentation au disjoncteur vers l'emplacement du ventilateur.
2. Retirez 1 des 2 vis du bas du support de montage et conservez-la pour l'utiliser dans la section Finition de l'installation. Desserrez l'autre vis (Fig. 2).

   1. Support de montage
   2. Vis
3. Passez les fils d'alimentation de 120 volts par le trou central du support de montage au plafond comme indiqué sur (Fig. 2A).

   1. Fils 120V
   2. Boîte électrique homologuée cUL
   3. Support de montage
   4. Vis de montage (fournies avec la boîte de sortie)
4. Fixez le support de montage à la boîte de sortie de plafond avec les vis et les rondelles fournies avec votre boîte de sortie (Fig. 2A).

Fixation des pales du ventilateur

1. Insérez les pales dans la fente du support de pale décoratif. Fixez les pales du ventilateur au support de pale à l'aide des vis incluses. Répétez pour les pales restantes.
   Utilisez la quincaillerie B (Fig. 3)

2. Fixez l'anneau de support de pale transparent à l'adaptateur de support de pale.
   Utilisez la quincaillerie C (Fig. 3A)

3. Prenez l'anneau central transparent assemblé et l'adaptateur de support de pale et retournez-le de 180 degrés. Fixez maintenant cet assemblage au boîtier du moteur à l'aide des vis fournies.
   Utilisez la quincaillerie D (Fig. 3B)

4. Retirez 1 vis et desserrez 2 vis de l'assemblage du moteur. Localisez la plaque d'adaptation. Fixez la plaque d'adaptation d'éclairage à l'assemblage du moteur en refixant la vis retirée et en serrant les 2 vis desserrées. (Fig. 4)


Fixer l'assemblage du moteur au support de pale décoratif/aux pales

1. Localisez les pales et le support de pale précédemment assemblés. Soulevez l'assemblage du moteur sur le support de pale. Fixez l'anneau de support de pale au support de pale avec les vis incluses. (Fig. 4A).
   Utilisez la quincaillerie E.


Suspension du ventilateur

1. Retirez la vis de réglage située dans la boule de suspension, abaissez la boule de suspension et retirez la goupille transversale. Retirez la boule de suspension de l'assemblage boule de suspension/tige de suspension (Fig. 5).

   Fig. 5
2. Retirez la goupille fendue et la goupille de sécurité, et desserrez les deux vis du collier du collier du moteur (Fig. 5).
3. Passez délicatement les fils du moteur et le câble de sécurité à travers la tige de suspension. Vissez la tige de suspension dans le collier.
4. Alignez les trous de la tige de suspension et du collier et insérez la goupille de sécurité et la goupille fendue. Serrez les deux vis du collier (Fig. 5).

Le non-respect de l'installation correcte de la goupille de sécurité et/ou du serrage des vis pourrait entraîner le desserrage et éventuellement la chute du ventilateur.

1. Faites glisser le cache-accouplement, le cache-vis du capot (côté peint vers le bas) et le capot (côté ouvert vers le haut) sur la tige de suspension (Fig. 5A). Le cache-accouplement descend jusqu'en bas.

2. Réinstallez délicatement la boule de suspension sur la tige de suspension, en vous assurant que la goupille transversale est dans la bonne position, que la vis de réglage est serrée et que les fils ne sont pas torsadés (Fig. 5A).
3. Soulevez délicatement l'assemblage du moteur du ventilateur jusqu'au support de montage et insérez la boule de suspension dans la douille du support de montage. Assurez-vous que la languette de la douille du support de montage est correctement insérée dans la rainure de la boule de suspension (Fig. 5A). Faites pivoter l'assemblage de la douille jusqu'à ce que la boule tombe et se verrouille dans la vis du support de suspension.
4. Fixez le câble de sécurité aux poutres de la structure à l'aide de la vis à bois, des rondelles plates et des rondelles élastiques fournies (Fig. 5B).
   Se référer à la pièce F.


REMARQUE : Un câble de sécurité est requis pour toutes les installations au Canada. Un câble de sécurité est requis pour les combinaisons ventilateur de plafond et luminaire de plus de 35 lb. pour les modèles encastrés et à tige de suspension aux États-Unis.

Réalisation des raccordements électriques

L'installation de ce ventilateur nécessite l'utilisation d'un câble à trois conducteurs (incluant un fil de terre) qui doit être acheminé entre le plafond et la boîte de sortie murale.

Assurez-vous que toutes les connexions sont bien serrées, y compris la terre, et qu'aucun fil dénudé n'est visible au niveau des capuchons de connexion, à l'exception du fil de terre.
Utilisez le matériel G.

Insérez le récepteur dans le support de montage, le côté plat du récepteur étant orienté vers le plafond (Fig. 6).

1. Support de montage
2. Récepteur

Raccordement du moteur au récepteur et du récepteur aux fils d'alimentation de la maison (Fig. 6A).

Suivez les étapes ci-dessus pour connecter le ventilateur au câblage de votre maison. Utilisez les capuchons de connexion en plastique fournis avec votre ventilateur.
Fixez les capuchons de connexion en plastique avec du ruban isolant. Assurez-vous qu'il n'y a pas de brins desserrés ou de connexions lâches.

1. Connectez le fil de terre de l'ensemble rotule/tige de suspension, le fil de terre du support de montage et le fil de terre du récepteur au fil de terre de la boîte de sortie.

   Le fait de ne pas connecter les fils de terre pourrait entraîner un dysfonctionnement du contrôle du ventilateur.
2. Connectez le fil rouge du ventilateur au fil rouge marqué "TO MOTOR" (VERS MOTEUR) du récepteur.
3. Connectez le fil gris du ventilateur au fil gris marqué "TO MOTOR" (VERS MOTEUR) du récepteur.
4. Connectez le fil jaune du ventilateur au fil jaune marqué "TO MOTOR" (VERS MOTEUR) du récepteur.
5. Connectez le fil blanc du ventilateur au fil blanc marqué "FOR LIGHT" (POUR LUMIÈRE) du récepteur.
6. Connectez le fil bleu du ventilateur au fil bleu marqué "FOR LIGHT" (POUR LUMIÈRE) du récepteur.
7. Connectez le fil noir (chaud) du plafond au fil noir marqué "AC in L" (CA en L) du récepteur.
8. Connectez le fil blanc (neutre) du plafond au fil blanc marqué "AC in N" (CA en N) du récepteur.

Installation de la commande murale optionnelle

NOTE : L'accessoire optionnel de commande murale Bluetooth n'est pas inclus. Une commande murale Bluetooth peut être achetée séparément.

1. Connectez le fil vert marqué "GROUND" (TERRE) de la commande murale au fil de cuivre de la boîte de sortie murale qui retourne au disjoncteur – important pour le bon fonctionnement du ventilateur (Fig. 7).

2. Connectez le fil noir marqué "LINE IN" (ENTRÉE DE LIGNE) de la commande murale au fil noir de TENSION DE LIGNE de la boîte de sortie murale qui retourne au disjoncteur (Fig. 7).
3. Connectez le fil rouge de la commande murale au fil noir de la boîte de sortie murale qui monte vers le ventilateur (Fig. 7).
4. Connectez le fil blanc de la commande murale au fil blanc (neutre) de la boîte de sortie murale (Fig. 7).
5. Rangez soigneusement les connexions des fils à l'intérieur de la boîte de sortie. Fixez la commande murale avec les deux (2) vis de commande murale fournies (Fig. 7A).


   1. Prise murale
   2. Commande murale
   3. Plaque de montage murale
   4. Vis de la plaque de montage
   5. Plaque murale
6. Fixez la plaque de montage murale sur l'interrupteur mural et serrez avec les deux (2) vis de plaque de montage murale fournies (Fig. 7A).
7. Fixez la plaque murale à la plaque de montage murale (Fig. 7A).

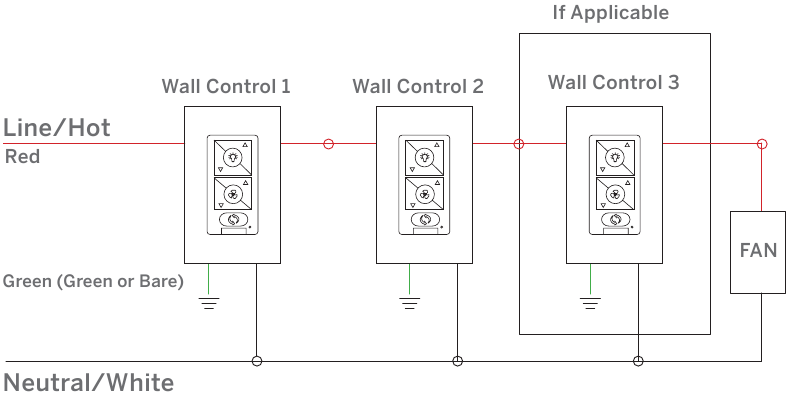

Câblage multi-localisation

Jumelez individuellement chaque commande murale avec le récepteur du ventilateur en suivant les instructions de jumelage.

Finalisation de l'installation

1. Fixez toutes les connexions de fils avec les serre-câbles fournis pour faciliter l'installation de la canopée.
2. Rangez soigneusement les connexions dans la boîte de sortie au plafond.
3. Faites glisser la canopée jusqu'au support de suspension et placez le trou en forme de serrure de la canopée sur la vis du support de suspension. Tournez la canopée jusqu'à ce qu'elle se verrouille en place dans la section étroite des trous en forme de serrure (Fig. 8).

4. Alignez le trou circulaire de la canopée avec le trou restant du support de suspension. Fixez en serrant la vis précédemment desserrée et celle précédemment retirée. (Fig. 8A)

   Fig. 8A
5. Ajustez les vis de la canopée si nécessaire jusqu'à ce que la canopée et son couvercle soient bien ajustés. (Fig. 8A)

Assurez-vous que la languette au bas du support de suspension est correctement insérée dans la rainure de la rotule de suspension avant de fixer la canopée au support. Le fait de ne pas insérer correctement la languette dans la rainure pourrait endommager le câblage électrique.

Installation du module luminaire LED

Avant de commencer l'installation, coupez l'alimentation en éteignant le disjoncteur ou en retirant le fusible du boîtier à fusibles.

NOTE : Votre ventilateur est livré en standard avec une température de couleur de 3000K (blanc neutre). Vous pouvez prérégler votre ventilateur sur 2700K, 4000K ou 5000K (blanc pur - lumière du jour). Retirez les 3 vis entourant le module LED. Retirez le couvercle PC. Ajustez l'interrupteur à bascule (à gauche pour 2700K et à droite pour 4000K ou 5000K).

4. Une fois que vous avez sélectionné votre température de couleur préférée, réinstallez le couvercle PC en vissant les trois vis précédemment retirées sur le module.
5. Localisez le sachet de vis LED – vous en aurez besoin pour fixer la LED à la plaque d'adaptation.
   Utilisez le matériel H.
6. Levez et maintenez le module luminaire LED près de la plaque de montage et procédez à la fixation des connexions des fils. Connectez les connecteurs de fil blanc du module luminaire au fil blanc du ventilateur. Connectez le fil bleu du ventilateur au fil bleu du module LED(Fig. 9/9A).

7. Rangez soigneusement les connexions dans la plaque de montage. Placez le module luminaire contre la plaque d'adaptation et fixez-le avec les 3 vis du sachet de matériel. (Fig. 9B).

8. Montez l'abat-jour en acrylique contre le module luminaire et fixez-le au ventilateur en tournant l'abat-jour en verre dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien ajusté. (Fig. 9C )

   Fig. 9C

Contrôle du ventilateur

Votre ventilateur vous a été livré avec la commande incluse déjà jumelée à votre ventilateur.

1. Lumière On/Off (Allumer/Éteindre), Bright/Dim (Éclaircir/Atténuer)
2. Ventilateur On/Off (Allumer/Éteindre), Speed Up/Down (Accélérer/Ralentir)
3. Season (Saison) (Summer/Winter (Été/Hiver))

Interrupteur coupe-circuit (Air-Gap Switch) : Tirez la languette pour couper l'alimentation en cas d'urgence. Non nécessaire pour le fonctionnement normal du ventilateur (uniquement inclus avec la commande murale).

NOTE : Votre ventilateur dispose de 6 vitesses. Une tonalité sonore indiquera lorsque la vitesse est augmentée ou diminuée. Lorsque le ventilateur a atteint le niveau de vitesse minimum/maximum, le ventilateur émettra deux bips.

Contrôle d'un ou plusieurs ventilateurs avec une télécommande ou des commandes murales
La télécommande Bluetooth ou la commande murale est capable de contrôler un nombre illimité de ventilateurs à portée de vue.
Voir (Fig. 10C) pour le jumelage.

NOTE : Le jumelage doit être effectué dans les trois (3) minutes suivant la mise sous tension du ventilateur.

Synchronisation du contrôle sur plusieurs ventilateurs
Si vous contrôlez plusieurs ventilateurs avec une seule commande, les ventilateurs/lumières peuvent être synchronisés en vous référant à la Fig. 10B et aux instructions ci-dessous.

Ventilateur On/Off (Allumer/Éteindre) : Appuyez et maintenez enfoncé le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Tous les ventilateurs s'éteindront. Cela permettra de synchroniser tous les ventilateurs contrôlés par la télécommande.

Lumière On/Off (Allumer/Éteindre) : Appuyez et maintenez enfoncé le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Toutes les lumières s'éteindront. Cela permettra de synchroniser tous les ventilateurs contrôlés par la télécommande.

Direction du ventilateur : Appuyez et maintenez enfoncé le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Tous les ventilateurs seront réglés en mode "summer mode" (mode été) (CCW rotation (rotation anti-horaire)). Cela permettra de synchroniser tous les ventilateurs contrôlés par la télécommande.

Réinitialisation

Si le support du ventilateur vous le conseille, vous pouvez réinitialiser votre ventilateur aux paramètres d'usine en vous référant aux (Fig. 11A) ou (Fig. 11B).

NOTE : Si vous modifiez vos paramètres Wi-Fi (SSID ou phrase secrète de sécurité), vous devrez effectuer une réinitialisation Wi-Fi. Référez-vous à la Fig. 11 puis utilisez l'application Modern Forms pour connecter votre ventilateur au nouveau réseau.

Mode Brise

Le mode Brise (Breeze Mode) imite le flux et le reflux naturels des vents en variant la vitesse du ventilateur.

NOTE : Le mode Brise (Breeze Mode) fait toujours tourner votre ventilateur dans la direction "Summer" (Été).

1. Pour démarrer le mode Brise (Breeze Mode), appuyez sur et pendant 4 secondes. La LED clignotera en vert et le ventilateur émettra un bip.
2. Pour quitter le mode Brise (Breeze Mode) et revenir au mode ventilateur standard, appuyez sur et pendant 4 secondes. La LED clignotera en vert et le ventilateur émettra un bip. Votre ventilateur reviendra à la direction et à la vitesse réglées avant d'entrer en mode Brise.

Application

En plus de la télécommande incluse, vous pouvez contrôler votre ventilateur avec une commande murale (vendue séparément) ou via l'application Modern Forms.

Pour utiliser l'application Modern Forms, téléchargez-la gratuitement depuis l'App Store

ou Google Play.

1. Ouvrez l'application pour créer votre compte. Vous pouvez également vous connecter en utilisant votre compte Facebook ou Google.
2. Pour configurer une connexion Wi-Fi, vous aurez besoin du SSID et du mot de passe Wi-Fi du réseau auquel vous souhaitez vous connecter.
3. Vous recevrez une invite pour nommer votre appareil ventilateur et télécharger une photo facultative si vous le souhaitez.
4. L'application Modern Forms vous permet d'effectuer les fonctions normales du ventilateur, ainsi que de créer des programmes, de définir des minuteries de sommeil, d'inviter d'autres utilisateurs, de créer des groupes et d'utiliser des fonctionnalités intelligentes telles que l'apprentissage adaptatif. Intégrez-la aux systèmes de maison intelligente que vous possédez déjà, y compris Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4, et plus encore.

Pour des vidéos d'aide sur l'installation et l'intégration des appareils de maison intelligente

Accessoires

personnalisez votre expérience

Bluetooth Wall Control

Dimme la lumière à 1% | Marche/Arrêt
6 vitesses de ventilateur | Vendu séparément
F-WCBT-WT White

Bluetooth Remote Control

Dimme la lumière à 1% | Marche/Arrêt
6 vitesses de ventilateur
F-RCBT-WT White

Sloped Ceiling Kit

Conçu pour s'adapter aux bâtiments avec des plafonds fortement inclinés jusqu'à 45° ou une pente de 12/12
XF-SCK

Coupler

Connecte deux tiges de suspension
XF-I

Downrod

XF-12 - 12" Downrod
XF-18 - 18" Downrod
XF-24 - 24" Downrod
XF-36 - 36" Downrod
XF-48 - 48" Downrod
XF-60 - 60" Downrod
XF-72 - 72" Downrod

Dépannage

Mon ventilateur ne démarre pas

1. Vérifiez les fusibles ou les disjoncteurs du circuit principal et des circuits secondaires.
2. Vérifiez les connexions des fils de ligne au ventilateur et les connexions des fils de l'interrupteur dans les boîtiers d'interrupteur.

Assurez-vous que l'alimentation principale est coupée !

Mon ventilateur est bruyant

1. Prévoyez une période de rodage de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaîtront pendant cette période.
2. Vérifiez que les vis fixant les pales (et les bras de pale, le cas échéant) sont bien serrées.
3. Vérifiez que toutes les vis du boîtier du moteur sont bien serrées.
4. Assurez-vous que le couvercle de la lumière est serré et/ou que le verre est bien ajusté.
5. Serrez les vis du support de suspension et assurez-vous que la boîte de sortie est fixée.
6. Vos connecteurs de fils peuvent vibrer contre le cache-bornes du ventilateur.
7. Assurez-vous d'avoir une boîte de sortie approuvée cUL/UL et qu'elle est installée correctement.

Mon ventilateur vacille

1. Serrez les vis de réglage dans la tige de suspension.
2. Assurez-vous que l'ensemble de la boule de suspension est bien verrouillé dans le support de suspension.
3. Serrez les vis du support de suspension à la boîte de sortie.
4. Assurez-vous que les pales du ventilateur sont correctement alignées et solidement fixées à l'ensemble du boîtier du moteur/des bras de pale.
5. Assurez-vous que les espaces entre les pales sont uniformément répartis ou assurez-vous d'utiliser une boîte de sortie homologuée cUL/UL et qu'elle est installée correctement.

Mon ventilateur ne produit pas suffisamment de mouvement d'air
Si possible, envisagez d'utiliser une tige de suspension plus longue que celle incluse.

Ma télécommande ou ma commande murale ne contrôle pas mon ventilateur
Vérifiez que le ventilateur reçoit de l'énergie en effectuant un cycle d'alimentation du ventilateur.

Pour ce faire :

1. Coupez l'alimentation du ventilateur via l'interrupteur mural marche/arrêt standard, ou le disjoncteur si l'interrupteur mural standard n'est pas applicable.
2. Attendez au moins 10 secondes, puis rétablissez l'alimentation.
3. Le ventilateur s'allumera en mode appairage pendant 3 minutes.
4. Appuyez et maintenez enfoncés les boutons et de la commande murale pendant 10 à 15 secondes.
5. Lorsque l'indicateur LED reste vert fixe et que trois (2) bips sonores sont émis, le processus d'appairage est terminé.

Je ne vois pas le réseau Wi-Fi de mon ventilateur (ModernFormFan_XXXXXX) dans la liste des réseaux Wi-Fi disponibles de mon téléphone.

1. Si votre ventilateur a été précédemment appairé, le signal Wi-Fi sera désactivé.
2. Pour activer le Wi-Fi, maintenez enfoncés les boutons d'augmentation et de diminution de la vitesse du ventilateur de votre télécommande ou commande murale pendant 6 secondes.
3. Le ventilateur émettra un bip et vous verrez son réseau Wi-Fi disponible pour la connexion.

Mon réseau Wi-Fi domestique n'apparaît pas dans la liste de l'application lors de la configuration.

1. Votre ventilateur prend en charge la connexion aux réseaux 2,4 GHz 802.11b/g/n. Confirmez la compatibilité de votre réseau en vérifiant les paramètres de votre routeur ou en contactant le fabricant de votre routeur.
2. Assurez-vous que le SSID de votre réseau n'est pas masqué.
3. Votre ventilateur ne prend pas en charge la connexion réseau 5 GHz.

Mon ventilateur n'a pas réussi à se connecter au réseau Wi-Fi

1. Assurez-vous d'avoir entré le bon mot de passe Wi-Fi et que votre appareil mobile est connecté au même réseau que celui auquel vous avez tenté de connecter le ventilateur.
2. Assurez-vous d'être à portée spécifiée par le fabricant du routeur. Si toutes ces étapes ont échoué, veuillez redémarrer votre ventilateur et votre routeur, puis réessayez.

Qu'est-ce qu'un cycle d'alimentation et comment faire un cycle d'alimentation de mon ventilateur ?
Le cycle d'alimentation consiste à couper temporairement la source d'alimentation de votre ventilateur. Si le ventilateur est alimenté via un interrupteur mural, éteignez l'interrupteur pendant 10 secondes puis rallumez-le. Alternativement, vous pouvez utiliser le disjoncteur auquel le ventilateur est connecté en le basculant en position arrêt pendant 10 secondes puis en position marche. Si votre ventilateur est câblé via une commande murale Modern Forms (P/N: F-WCBT-WT), tirez l'interrupteur de coupure d'air sur votre commande murale, attendez 10 secondes, puis réinsérez-le.

Qu'est-ce que le mode Brise ?
Le mode Brise imite le flux et le reflux naturels des vents dans la nature en faisant varier la vitesse de votre ventilateur.

Qu'est-ce que l'appairage ?
L'appairage est le processus de connexion de votre télécommande ou commande murale Modern Forms à votre ventilateur. Votre ventilateur est livré pré-appairé avec la télécommande incluse. Cependant, si vous souhaitez des commandes supplémentaires pour votre ventilateur ou si vous remplacez une commande, reportez-vous à la section d'appairage et de désappairage des instructions.

Qu'est-ce qu'une réinitialisation d'usine ?
Une réinitialisation d'usine est une restauration des paramètres d'origine du ventilateur. Cela peut être réalisé depuis la commande ou en appuyant et en maintenant enfoncé le petit bouton du récepteur jusqu'à ce que vous entendiez trois bips sonores, ou en maintenant enfoncés les boutons de bascule du ventilateur, de la lumière et de la saison sur votre télécommande ou commande murale appairée pendant 10 secondes.

REMARQUE : Vous devrez ré-appairer votre télécommande ou vos commandes murales au ventilateur après une réinitialisation d'usine. Une réinitialisation d'usine déconnectera également le ventilateur de votre réseau Wi-Fi domestique et vous demandera d'ajouter le ventilateur à l'aide de l'application Modern Forms Smart Fans.

Veuillez vous référer à la section FAQ de notre application pour plus de conseils. Pour toutes les autres questions, veuillez contacter nos spécialistes dédiés au support des ventilateurs. Les informations de contact se trouvent au début des instructions.

Support des ventilateurs

Pour un service rapide, ayez les informations suivantes à portée de main lorsque vous appelez :

1. Nom et numéro de modèle
2. Numéro de pièce et description de la pièce
3. Date et lieu d'achat

1-866-810-6615 option 2
LUN-VEN 8H-20H EST

E-mail : fansupport@modernforms.com

modernforms.com

Règles de sécurité

Pour les informations relatives au fonctionnement, à l'entretien et au dépannage, visitez modernforms.com.

Pour réduire le risque de choc électrique, assurez-vous que l'électricité a été coupée au niveau du disjoncteur avant de commencer. Tout le câblage doit être conforme au National Electrical Code "ANSI/NFPA 70" et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien agréé.

Le ventilateur doit être monté en respectant un dégagement minimum de 7 pieds (2,1 m) entre le bord de fuite des pales du ventilateur et le sol, et un minimum de 1,5 pied (0,5 m) entre le bord des pales du ventilateur et les murs environnants. Ne jamais placer d'objets sur le chemin des pales du ventilateur. Pour éviter des blessures corporelles ou des dommages au ventilateur et à d'autres objets, soyez prudent lorsque vous travaillez autour ou nettoyez le ventilateur.

Pour éviter les chocs électriques ou les dommages au moteur ou à la finition, n'utilisez pas d'eau ou de produits chimiques lors du nettoyage du ventilateur ou de ses pales. Un chiffon sec ou légèrement humide conviendra pour la plupart des nettoyages.

Après avoir effectué les connexions électriques, les conducteurs épissés doivent être tournés vers le haut et poussés délicatement dans la boîte de sortie. Les fils doivent être écartés, avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement d'un côté de la boîte de sortie, et le conducteur non mis à la terre de l'autre côté de la boîte de sortie.

Toutes les vis de réglage doivent être vérifiées et resserrées si nécessaire avant l'installation.

N'installez ou n'utilisez pas votre ventilateur si des pièces sont endommagées ou manquantes. Ce produit est conçu pour être utilisé uniquement avec les pièces et/ou accessoires fournis désignés pour ce produit par Modern Forms. La substitution de pièces ou d'accessoires non désignés pour ce produit par Modern Forms pourrait entraîner des blessures corporelles ou des dommages matériels et annulera la garantie. Contactez un revendeur agréé ou le fabricant si des pièces sont endommagées ou manquantes.

Pour réduire le risque de choc électrique, ce ventilateur doit être installé et utilisé avec la commande murale fournie, ou contrôlé depuis l'application Modern Forms.

N'utilisez pas d'outils électriques pour assembler ou installer votre ventilateur. L'utilisation d'outils électriques peut entraîner un assemblage incorrect, ce qui peut provoquer du bruit ou des dommages au ventilateur, des blessures corporelles ou des dommages matériels.

Pour réduire le risque de blessures corporelles, ne pliez pas les bras des pales lors de l'installation des supports, de l'équilibrage des pales ou du nettoyage du ventilateur.

N'insérez pas d'objets étrangers entre les pales rotatives du ventilateur.

N'utilisez pas le ventilateur à moins que les pales ne soient en place. Du bruit et des dommages au ventilateur peuvent survenir.

Cet appareil n'est pas destiné à être utilisé par de jeunes enfants sans surveillance.

Pour réduire le risque d'incendie, de choc électrique, de blessures corporelles ou de dommages au ventilateur ou à d'autres articles, la boîte de sortie et la structure de support doivent être solidement montées et capables de supporter de manière fiable un minimum de 35 livres (15,9 kg). Utilisez uniquement des boîtes de sortie homologuées UL/cUL portant la mention "FOR FAN SUPPORT" (POUR SUPPORT DE VENTILATEUR). Utilisez uniquement les vis et rondelles fournies avec la boîte de sortie.

Si un mouvement oscillant inhabituel est observé, arrêtez immédiatement d'utiliser le ventilateur de plafond et contactez le fabricant, son agent de service ou des personnes dûment qualifiées.
Le système de suspension du ventilateur de plafond doit être examiné au moins une fois tous les deux ans. Le remplacement des pièces du dispositif de suspension de sécurité doit être effectué par le fabricant, son agent de service ou des personnes dûment qualifiées.

Un ventilateur suspendu au plafond pour emplacement humide doit être assemblé et monté conformément aux instructions d'installation du fabricant. Le ventilateur doit être monté sur une boîte de sortie acceptable pour le support de ventilateur. La boîte de sortie doit être encastrée et montée sur le côté "six-inch" (de six pouces) d'une poutre en bois de 4 par 6. La boîte de sortie doit être scellée de manière à ce qu'aucune eau n'y pénètre.

Pour réduire le risque d'incendie ou de choc électrique, n'utilisez pas ce ventilateur avec un dispositif de contrôle de vitesse à semi-conducteurs.

Pour réduire le risque d'incendie, de choc électrique ou de blessures aux personnes, n'utilisez pas de pièces de rechange non recommandées par le fabricant (par exemple, des pièces fabriquées à la maison à l'aide d'une imprimante 3D).

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Le montage du système de suspension doit être effectué par le fabricant, son agent de service ou des personnes dûment qualifiées.

Les moyens de fixation pour l'attachement au plafond doivent être fixés avec une force suffisante pour supporter 4 fois le poids du ventilateur de plafond.

Pour réduire le risque de choc électrique, ce ventilateur doit être installé avec une commande/interrupteur mural d'isolation.

Des moyens de déconnexion doivent être incorporés dans le câblage fixe conformément aux règles de câblage.

Avant d'assembler votre ventilateur, reportez-vous à la section "Making the Electrical Connections" (Établissement des connexions électriques). Si vous estimez ne pas avoir suffisamment de connaissances ou d'expérience en matière de câblage, faites installer votre ventilateur par un électricien agréé.

REMARQUE : Avant d'entretenir ou de nettoyer le ventilateur, coupez l'alimentation au niveau du disjoncteur.

Références

• App Store - Apple
• Google Play
• Page d'accueil | Modern Forms

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel Modern Forms Aura FR-W2303

Les langues disponibles
