Manuel Fermax DUOX

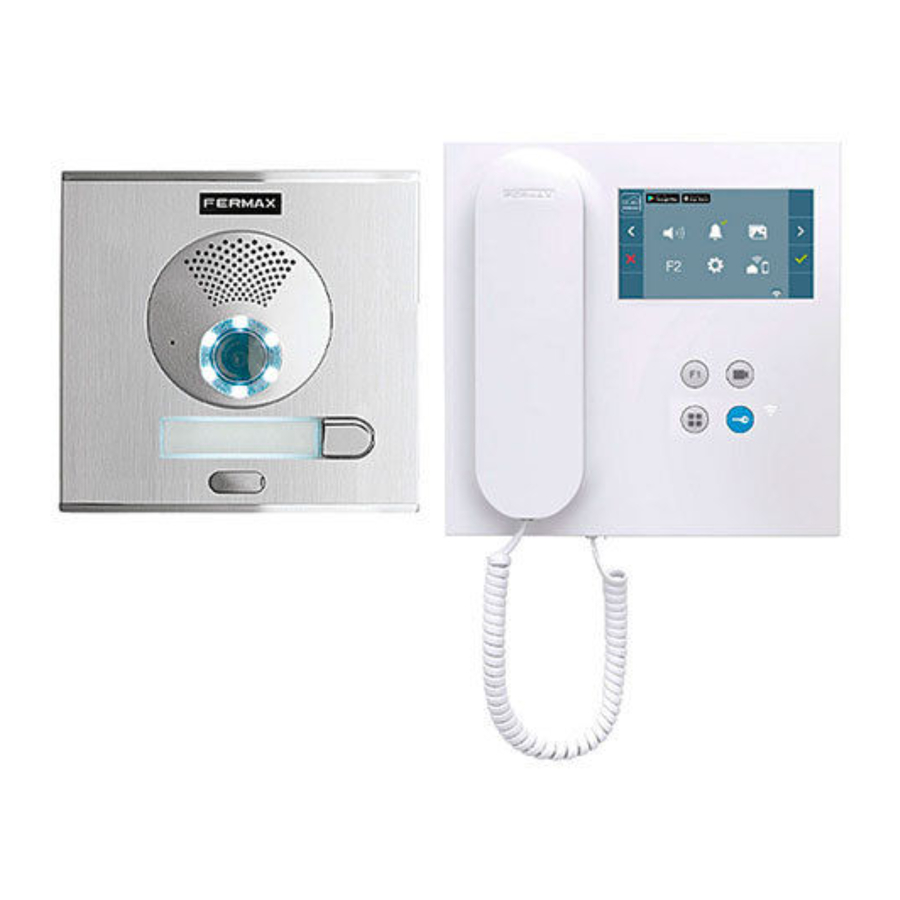

INSTALLATION DU PANNEAU DE RUE ET DU MONITEUR
CONFIGURATION
MONITEUR
Le moniteur fourni dans le kit est PRÉ-PROGRAMMÉ en usine.
Si le kit dispose de 2 lignes, les deux moniteurs sont PRÉ-PROGRAMMÉS.
BOUTONS DE COMMANDE
 | Menu numérique pour les réglages internes des paramètres et la configuration. (Lorsque le moniteur a déjà été programmé) |
 | En conversation, appuyer pour ouvrir la porte. En veille, appel à l'unité de gardien (si applicable). |
 | Fonction auxiliaire, (contactez votre installateur). |
 | En veille, appuyer et cela affiche l'option de démarrage automatique avec différents panneaux. En appuyant séquentiellement sur Panneau 0, Panneau 1, Panneau Général, (selon les panneaux disponibles). |
Le moniteur VEO intègre un menu OSD géré via les boutons-poussoirs du moniteur pour accéder aux fonctions utilisateur et de programmation des terminaux.
Les icônes affichées sont gérées avec les boutons correspondants situés sur le moniteur.
RÉGLAGES
RÉGLAGES DU MONITEUR
RÉGLAGES VIDÉO
Avec une image sur le moniteur, en appuyant sur le bouton , (ou en recevant un appel sans décrocher), appuyez sur la touche
pour afficher les réglages vidéo.
Sélectionnez l'option de réglages et augmentez ou diminuez avec
et
.
RÉGLAGES AUDIO
Tant que le canal audio est ouvert, appuyez sur le bouton
et un écran de menu apparaît pour ce réglage.
Augmentez ou diminuez avec et , jusqu'à obtenir le réglage souhaité.
Avis : Durée maximale de conversation : 90 secondes.

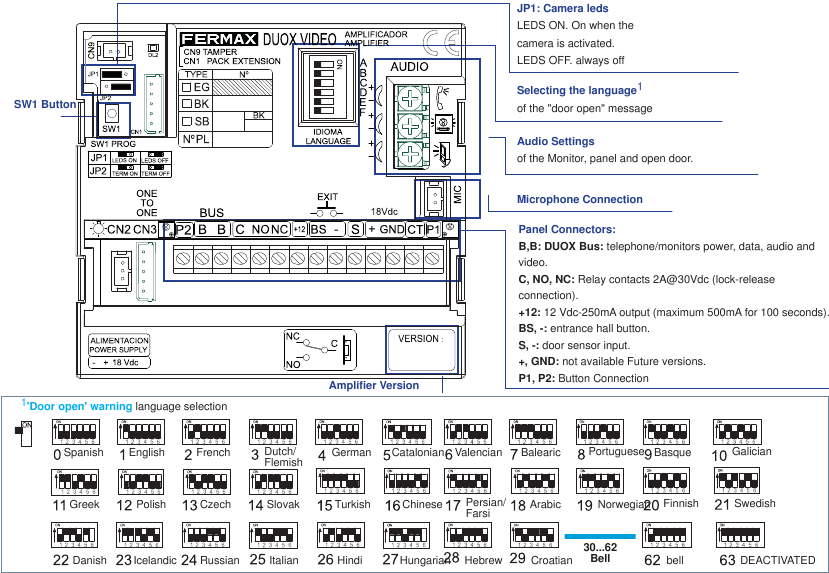

RÉGLAGES DU PANNEAU
CODAGE DES PANNEAUX
Dès qu'il y a plus d'un panneau, vous devez programmer le nombre de panneaux.
Pour plus de détails, consultez le manuel du panneau cityline cod. 97758 sur www.fermax.es).
MISE AU POINT DE LA CAMÉRA / TEMPS D'ACTIVATION DU DÉVERROUILLAGE
Pour ajuster l'image de la caméra ou régler le temps d'activation du déverrouillage, voir la configuration assistée vocale des panneaux à boutons cod. 97765. Instructions incluses avec cet équipement.
CARACTÉRISTIQUES TECHNIQUES
| CARACTÉRISTIQUES TECHNIQUES DU PANNEAU | ||
| Alimentation électrique | 18 Vdc | |
| Consommation en veille | 240mA | |
| Consommation audio active | 560mA | |
| Puissance audio Résidence - Panneau d'entrée | 2 W | |
| Puissance audio Panneau d'entrée - Résidence | 0.15 W | |
| Température de fonctionnement | [-25º, +55ºC] / [-13º, 131ºF] | |
| Le volume peut être réglé dans les deux sens. | ||
| Avis : Le temps nécessaire pour que l'amplificateur soit opérationnel après la mise sous tension est d'environ 60 secondes. Pendant le démarrage, vous ne pouvez pas utiliser le panneau. | ||
| VALEURS DU PANNEAU | ||
| Temps d'activation du déverrouillage | 01...99 sec. (Par défaut : 03) | |
| Temps d'activation du bouton de sortie | 00...99 sec. (Par défaut : 06) / (désactivé : 00) | |
| Type de panneau | sous-bloc/bloc/entrée générale. (Par défaut : bloc) | |
| Numéro de panneau | 0..9 (par défaut : 00) | |
| - Panneau MAÎTRE : non actif. | ||
| CARACTÉRISTIQUES TECHNIQUES DU MONITEUR (Écran OSD TFT 4,3") | ||
| Alimentation électrique | 18 Vdc | |
| Consommation en veille | 25 mA | |
| Consommation audio + vidéo | 230 mA | |
| Température de fonctionnement | [-5º, +40ºC] / [23º, 104ºF] | |
PLAN
TABLEAU DES SECTIONS-DISTANCES
| Tableau des sections-distances - INSTALLATION DU KIT VIDÉO AVEC FILTRE (1 ET 2 LIGNES) | ||||
| SECTION CÂBLE |  TERMINAUX par logement sans source d'alimentation additionnelle |  Distance maximale (A) Source/Filtre jusqu'au panneau (Panneau-Déverrouillage) (i) |  Distance maximale (A) Source/Filtre jusqu'au panneau (SANS déverrouillage) |  Distance maximale (B) Source/Filtre jusqu'au panneau Terminal le plus éloigné |
| 2 x 1 mm2 | 1 | 50m | 90m | 200m |
| 2/3 | 30m | 70m | 50m | |
| 2 x 0,5 mm2 | 1 | 20m | 60m | 100m |
| 2/3 | 15m | 30m | 25m | |
| 2 x 0,2 mm2 | 1 | 10m | 20m | 45m |
| 2/3 | 5m | 15m | 10m | |
- (i) Pour le déverrouillage 12Vdc et une consommation maximale de 250mA, alimenté par l'amplificateur.
SCHÉMA DE CÂBLAGE KIT 2 LIGNES
Avis : Pour des performances optimales, nous recommandons d'utiliser le même type de câble sur toute l'installation. Ne pas doubler les fils.
SCHÉMA DE CÂBLAGE KIT 1 LIGNE
Avis : Ce document présente les concepts de base pour une mise en service rapide.
- Panneaux Cityline Vidéo Duox cod. 97758.
- Moniteur Duox Veo cod. 97858.
- Guide Duox cod. 970029.
