Orbit 57896 - Guide de démarrage rapide du programmateur

SÉLECTIONNER L'EMPLACEMENT

Propre, sec et à l'abri de la lumière directe du soleil

Prévoir un dégagement de 9 pouces pour la porte battante

--- Ou ---

Vérifiez les codes nationaux et locaux. Orbit recommande de faire appel à un électricien agréé pour le câblage extérieur du programmateur.

MONTER LE PROGRAMMATEUR

Utilisez le gabarit de montage inclus pour marquer les emplacements des vis.

Accrochez le programmateur à la vis en utilisant le trou de serrure.

CONNECTER LES VANNES D'ARROSAGE AUX FILS DU PROGRAMMATEUR

Connectez l'un des deux fils de chaque vanne au fil commun menant au programmateur (généralement blanc).
Connectez l'autre fil de chaque vanne à l'un des fils de couleur menant au programmateur.

CONNECTER LE FIL DE LA VANNE À LA BORNE

Ne pas connecter à la source d'alimentation avant d'avoir câblé les vannes au programmateur

Ne connecter qu'une seule vanne à chaque borne (station)

CONNECTER À L'ALIMENTATION ÉLECTRIQUE

Voir le manuel pour les instructions de câblage extérieur

ACTIVER LA BATTERIE

Une pile au lithium CR2032 (incluse) est nécessaire pour conserver le programme en mémoire en cas de coupure de courant. Un remplacement annuel est recommandé.

Retirez la bande en plastique pour activer la pile préinstallée.

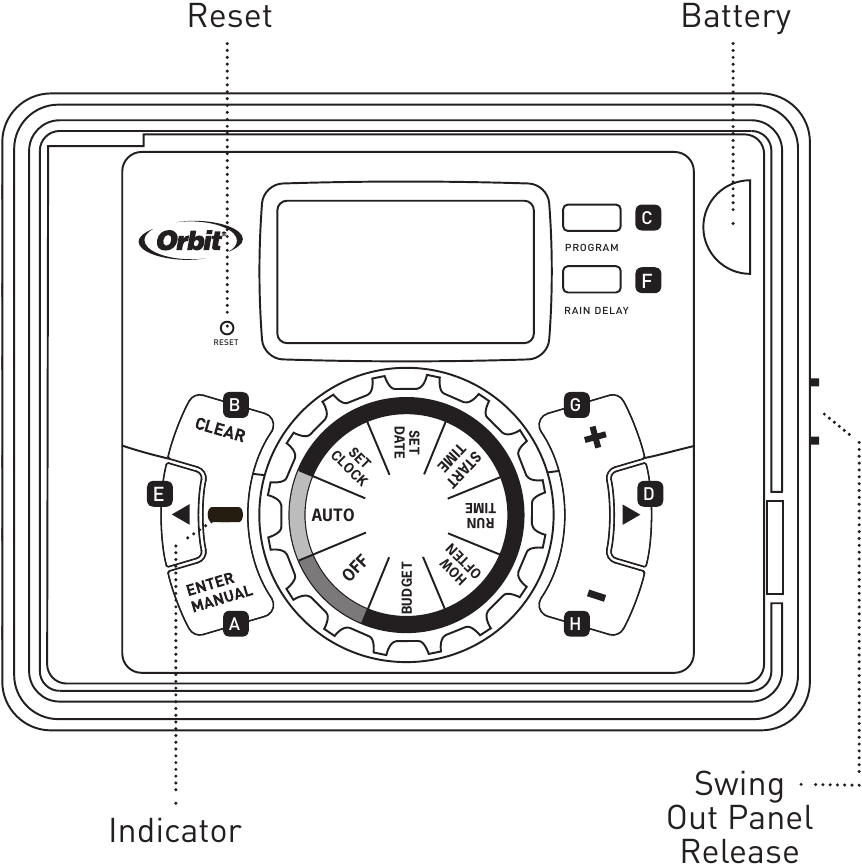

Fonction des boutons

1. ENTER (CONFIRMER) - pour confirmer un nouveau réglage
   MANUAL (MANUEL) - pour arroser manuellement
2. CLEAR (EFFACER) - pour effacer un réglage
3. PROGRAM (PROGRAMME) - pour basculer entre les programmes - A, B et C
4. ARROW (FLÈCHE) [] - pour passer au réglage / à la station d'arrosage suivant(e) ou naviguer vers d'autres programmes/réglages
5. ARROW (FLÈCHE) [] - pour revenir au réglage / à la station d'arrosage précédent(e) ou naviguer vers d'autres programmes/réglages
6. RAIN DELAY (DÉLAI PLUIE) - pour suspendre le fonctionnement pendant 24 à 72 heures en raison de la pluie ou d'autres facteurs
7. [+] - pour augmenter un réglage numérique
8. [-] - pour diminuer un réglage numérique

Fonction des positions du cadran

9. AUTO - Mode d'arrosage
10. SET CLOCK (RÉGLER L'HORLOGE) - Régler le calendrier et l'heure
11. SET DATE (RÉGLER LA DATE) - Année, Mois et Jour
12. START TIME (HEURE DE DÉBUT) - Régler l'heure de début de l'arrosage
13. RUN TIME (DURÉE D'ARROSAGE) - Régler la durée d'arrosage pour chaque station
14. HOW OFTEN (FRÉQUENCE) - Régler la fréquence des jours d'arrosage
15. BUDGET (BUDGET D'EAU) - Ajuster l'arrosage global en pourcentage
16. OFF (ARRÊT) - Désactiver toutes les stations

PROGRAMMER LE PROGRAMMATEUR

1. Régler l'heure actuelle (ex. heure du Pacifique, heure normale des Rocheuses)
   Tournez le cadran sur régler l'horloge et entrez l'heure actuelle (+/-)

2. Régler la date

   Tournez le cadran sur régler la date et entrez la date actuelle (+/-) (appuyer sur Entrée ou les flèches pour avancer)
3. Régler l'heure de début pour commencer l'arrosage

   Tournez le cadran sur la position START TIME (HEURE DE DÉBUT). Entrez une heure de début à l'aide des boutons + ou – puis appuyez sur le bouton ENTER (CONFIRMER).
   Remarque : Saisie d'heures de début supplémentaires – Si vous souhaitez que vos arroseurs arrosent la même zone plusieurs fois par jour, veuillez vous référer à votre manuel.
4. Sélectionner la durée d'arrosage pour chaque station, puis appuyer sur Entrée

   Tournez le cadran sur run time (DURÉE D'ARROSAGE) et entrez la durée d'arrosage (+/-) pour chaque station (Entrée ou flèche pour passer d'une station à l'autre)
5. Régler les jours ou l'intervalle d'arrosage

   Tournez le cadran sur how often (FRÉQUENCE) pour sélectionner les jours d'arrosage (flèches pour se déplacer et Entrée pour sélectionner)
6. Régler le mode Auto

   Tournez le cadran sur auto (AUTO)—vous avez programmé votre programmateur !

OUTILS NÉCESSAIRES :
Tournevis cruciforme
Pinces à dénuder

PN 57896-50 rB
