Orbit 57874 - Guide de démarrage rapide du programmateur

SÉLECTIONNER L'EMPLACEMENT

Propre, sec et à l'abri de la lumière directe du soleil.

MONTER LE PROGRAMMATEUR

Utilisez le gabarit de montage inclus pour marquer les emplacements des vis.

Accrochez le programmateur à la vis en utilisant l'orifice en trou de serrure.

CONNECTER LES VANNES D'ARROSAGE AUX FILS DU PROGRAMMATEUR

Connectez l'un des deux fils de chaque vanne au fil commun menant au programmateur (généralement blanc). Connectez l'autre fil de chaque vanne à l'un des fils colorés menant au programmateur.

CONNECTER LE FIL DE LA VANNE À LA BORNE

Ne vous connectez pas à la source d'alimentation avant d'avoir câblé les vannes au programmateur.

Ne connectez qu'une seule vanne à chaque borne (station).

CONNECTER À L'ALIMENTATION ÉLECTRIQUE

ACTIVER LA BATTERIE

Une pile au lithium CR2032 (incluse) est nécessaire pour conserver le programme en mémoire en cas de coupure de courant. Un remplacement annuel est recommandé.

Retirez la bande en plastique pour activer la pile préinstallée.

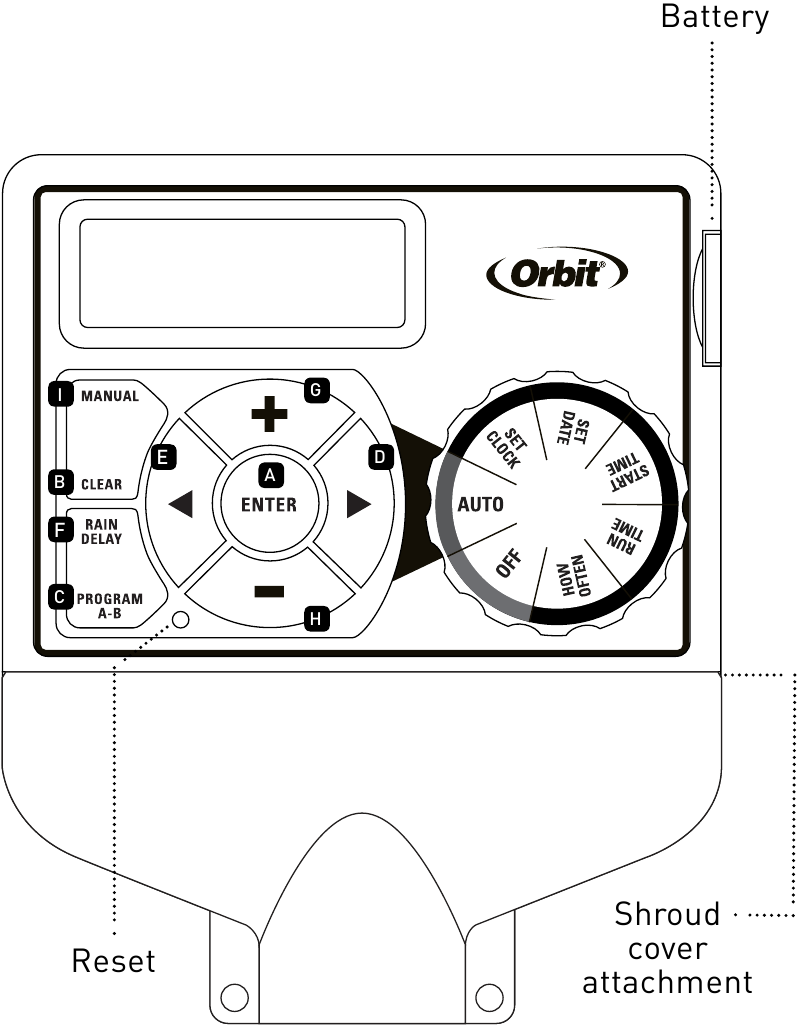

Fonction des boutons

1. ENTER (Entrée) - pour confirmer un nouveau réglage
   MANUAL (Manuel) - pour arroser manuellement
2. CLEAR (Effacer) - pour effacer un réglage
3. PROGRAM (Programme) - pour basculer entre les programmes - A et B
4. ARROW (Flèche) [] - pour passer au réglage / à la station d'arrosage suivant(e) ou pour naviguer vers d'autres programmes/réglages
5. ARROW (Flèche) [] - pour revenir au réglage / à la station d'arrosage précédent(e) ou pour naviguer vers d'autres programmes/réglages
6. RAIN DELAY (Délai pluie) - pour suspendre le fonctionnement pendant 24-72 heures en raison de la pluie ou d'autres facteurs
7. [+] pour augmenter un réglage numérique
8. [-] pour diminuer un réglage numérique
9. MANUAL (Manuel)

Fonction des positions du cadran

AUTO (Auto) - Mode d'arrosage

SET CLOCK (Régler l'horloge) - Régler le calendrier et l'heure

SET DATE (Régler la date) - Année, Mois et Jour

START TIME (Heure de début) - Régler l'heure de début de l'arrosage

RUN TIME (Durée d'exécution) - Régler la durée d'arrosage pour chaque station

HOW OFTEN (Fréquence) - Régler la fréquence des jours d'arrosage

OFF (Arrêt) - Éteindre toutes les stations

PROGRAMMER LE PROGRAMMATEUR

1. Régler l'heure actuelle (ex. Pacifique, Rocheuses)

   Tournez le cadran sur SET CLOCK (Régler l'horloge) et entrez l'heure actuelle (+/-).
2. Régler la date

   Tournez le cadran sur SET DATE (Régler la date) et entrez la date actuelle (+/-) (appuyez sur ENTER (Entrée) ou les flèches pour avancer).
3. Heure de début de l'arrosage

   Tournez le cadran sur START TIME (Heure de début) et entrez l'heure de début de l'arrosage (+/-).

   Ne réglez qu'une seule heure de début par station, sauf si vous souhaitez arroser plusieurs fois par jour.
4. Régler la durée d'arrosage pour chaque station

   Tournez le cadran sur RUN TIME (Durée d'exécution) et entrez la durée d'arrosage (+/-) pour chaque station (appuyez sur ENTER (Entrée) ou la flèche pour naviguer entre les stations).
5. Régler les jours ou l'intervalle d'arrosage

   Tournez le cadran sur HOW OFTEN (Fréquence) pour sélectionner les jours d'arrosage (flèches pour naviguer entre les sélections et appuyez sur ENTER (Entrée) pour sélectionner).
6. Régler le mode Auto

   Tournez le cadran sur AUTO (Auto) — Félicitations, vous avez programmé votre programmateur !
7. Arrosage manuel

   Appuyez sur MANUAL (Manuel)—Le programme démarrera dans 5 secondes.

OUTILS REQUIS :
Tournevis cruciforme
Pinces à dénuder

Note : Le guide de démarrage rapide est destiné à vous aider à utiliser rapidement votre nouveau programmateur. Il inclut une aide à l'installation et à la programmation de base. Pour des instructions plus détaillées et avancées, veuillez vous référer au manuel du programmateur inclus.

PN 57874-50 rB
