Warunek: Urządzenie grzewcze nie ma możliwości
bezpośredniego podłączenia i/lub jest zainstalowane
w obszarze wilgotnym.
▶

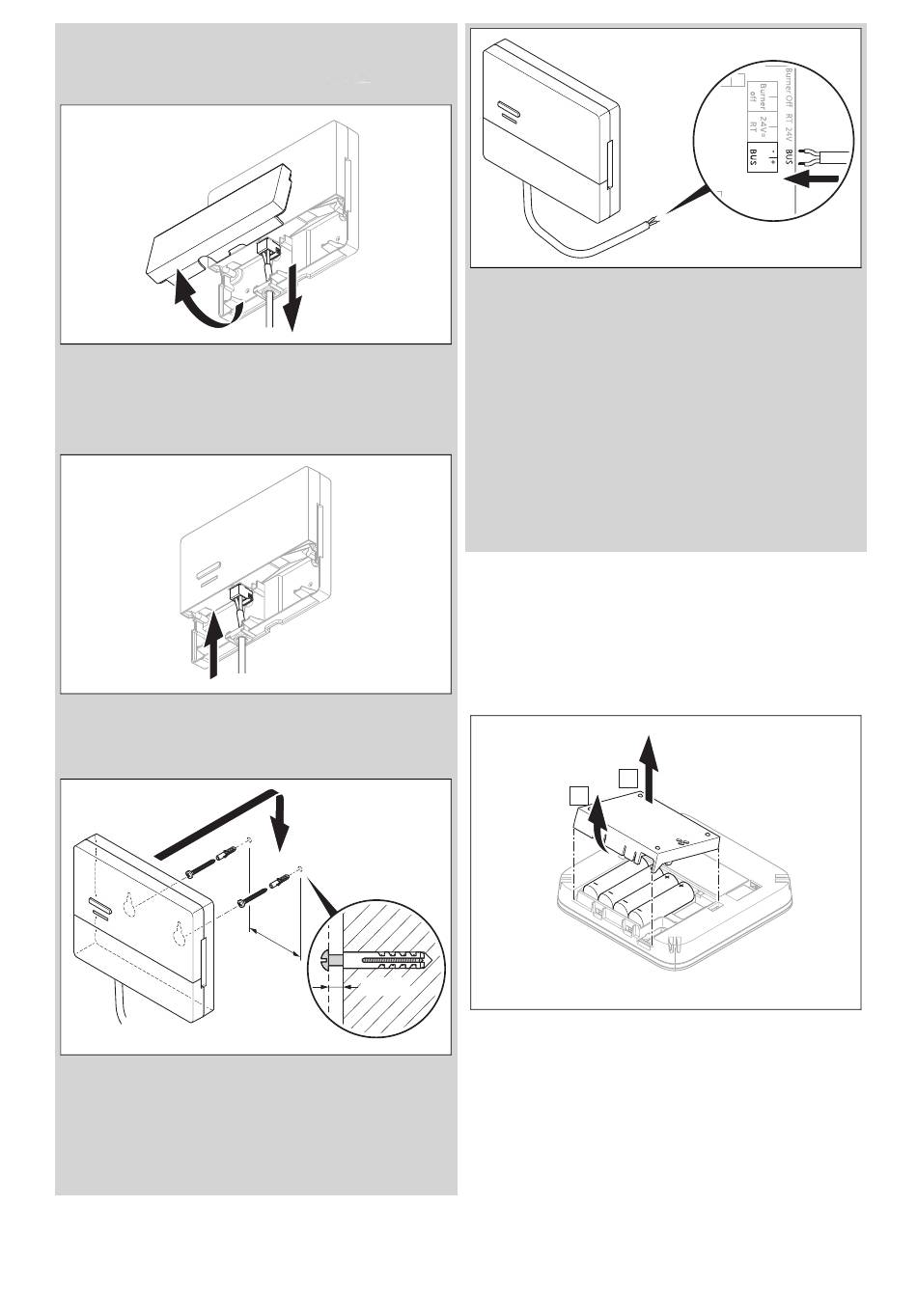

Wyjąć klapę odbiornika zgodnie z ry-
sunkiem.
▶
Wyjąć istniejący kabel do podłączenia
bezpośredniego.
▶
Podłączyć kabel eBUS udostępniany w
zakresie klienta zgodnie z rysunkiem.
▶
Zamknąć klapę odbiornika.
▶
Zamontować śruby zawieszenia zgod-
nie z rysunkiem poza obszarem wilgot-
nym.
▶
Założyć odbiornik na śruby zawiesze-
nia.
90
6 0
m m
2,6 mm
▶
Podczas otwierania skrzynki elektro-
nicznej urządzenia grzewczego na-
leży postępować zgodnie z opisem w
instrukcji instalacji urządzenia grzew-
czego.
▶
Podłączyć odbiornik przez przedłużacz
kabla do złącza eBUS w skrzynce przy-
łączeniowej urządzenia grzewczego
zgodnie z rysunkiem. Dioda świecąca
zaświeci się najpóźniej po 20 sekun-
dach na zielono.
3.5 Montaż regulatora
1. Przeczytać koncepcję obsługi oraz
przykład obsługi opisany w instrukcji
obsługi regulatora.
2. Stanąć obok odbiornika.
B
A
3. Otworzyć komorę baterii regulatora
zgodnie z rysunkiem.
4. Włożyć baterie z prawidłową bieguno-
wością.
◁
Uruchamia się asystent instalacji.
5. Zamknąć komorę baterii.
6. Wybrać język.
7. Ustawić datę.
Instrukcja instalacji i obsługi 0020323650_00
