3 -- Instalacja elektryczna,
montaż
Przeszkody osłabiają siłę odbioru między
odbiornikiem a regulatorem lub czujnikiem
temperatury zewnętrznej.
Instalację elektryczną może wykonywać
tylko elektryk ze specjalnymi uprawnie-
niami i doświadczeniem.
Instalacja grzewcza musi zostać wyłą-
czona przed przeprowadzeniem prac.
3.1 Sprawdzanie zakresu dostawy
Liczba Spis treści
1 Regulator
1 Odbiornik sygnału radiowego
1 Materiały montażowe (2 wkręty i 2
kołki)
4 Baterie, typ LR06
1 Dokumentacja
▶
Sprawdzić kompletność zakresu do-
stawy.
3.2 Wybór przewodów
Przekrój przewodu
Przewód eBUS (drut
drobny, elastyczny z
miedzi)
Przewód eBUS (je-
den drut z miedzi)
Przewód czujnika
(drut drobny, ela-
styczny z miedzi)
Przewód czujnika
(jeden drut z miedzi)
Długość przewodu
Przewody czujników
Przewody magistrali
0020323650_00 Instrukcja instalacji i obsługi
0,75 ... 1,5 mm²
1,0 ... 1,5 mm²
0,75 ... 1,5 mm²
1,0 ... 1,5 mm²
≤ 50 m
≤ 125 m
3.3 Biegunowość
Podczas podłączania przewodu eBUS,
kolejność żył nie ma znaczenia. Zamiana
przewodów przyłączeniowych nie utrudnia
komunikacji.
3.4 Instalowanie odbiornika
Odbiornik może zostać zainstalowany na
urządzeniu grzewczym.
Podczas instalowania odbiornika do urzą-
dzenia grzewczego również poza obsza-
rami wilgotnymi odbiornik można zamonto-
wać na ścianie w celu poprawienia siły od-
bioru oraz podłączyć przedłużaczem ka-
bla.

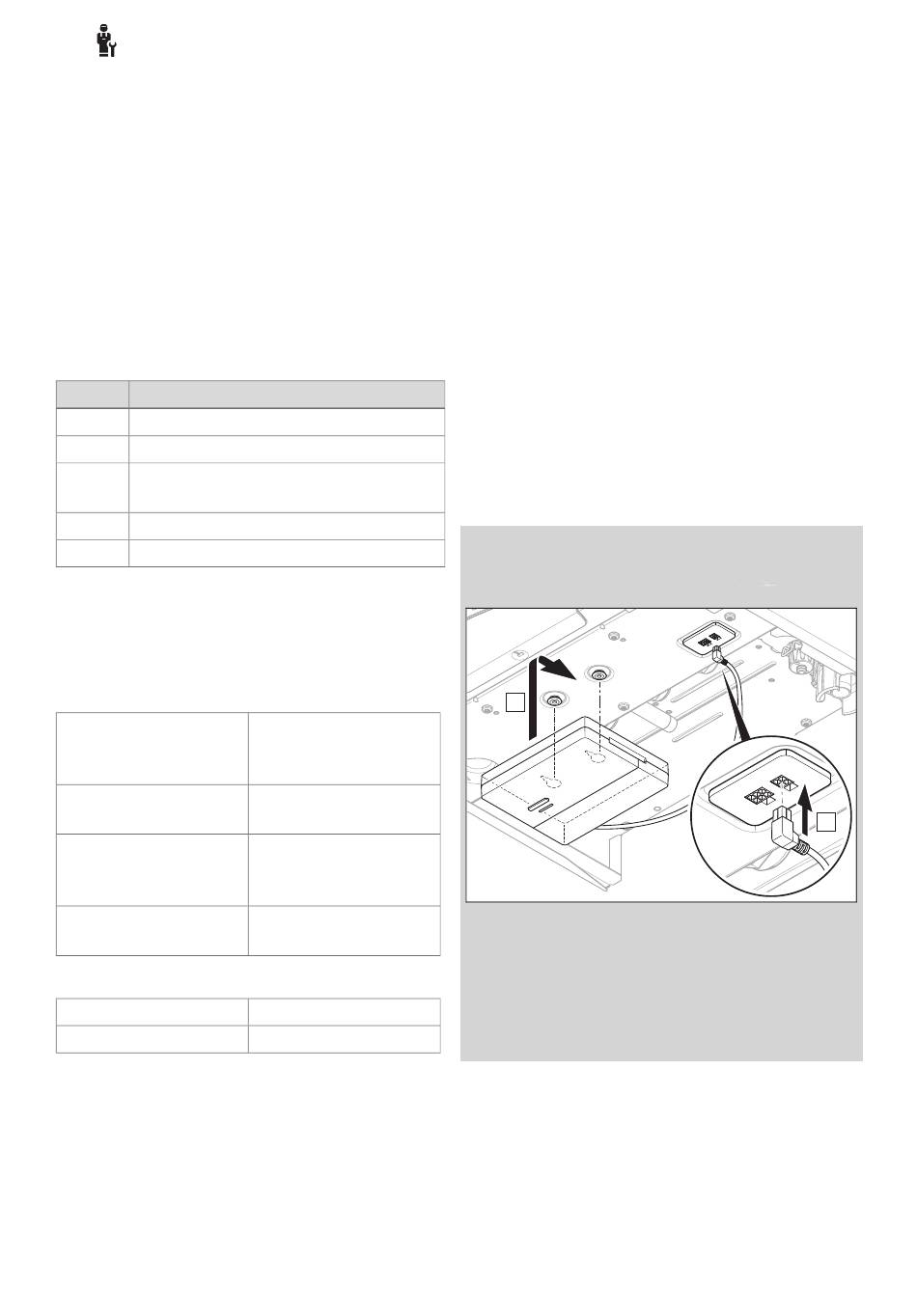

3.4.1 Montowanie odbiornika i
podłączanie do urządzenia
grzewczego
Warunek: Urządzenie grzewcze ma możliwość bez-
pośredniego podłączenia i nie jest zainstalowane w
obszarze wilgotnym.
A
▶
Zamontować odbiornik urządzeniem
grzewczym.
▶
Podłączyć odbiornik do bezpośredniego
przyłącza pod urządzeniem grzewczym.
Dioda świecąca zaświeci się najpóźniej
po 20 sekundach na zielono.
B
