3 -- Instalaţie electrică,
asamblare
Obstacolele diminuează intensitatea re-
cepţiei între unitatea de recepţie şi regula-
tor, respectiv senzorul extern.
Instalaţia electrică poate fi realizată numai
de către un personal de specialitate pentru
instalaţii electrice.
Instalaţia de încălzire trebuie să fie scoasă
din funcţiune înainte de a executa lucrări la
aceasta.
3.1 Verificarea setului de livrare
Număr Cuprins
1 Controler
1 Unitatea de recepţie radio
1 Material de fixare (2 şuruburi şi 2
dibluri)
4 Baterii, tip LR06
1 Documentaţie
▶
Verificaţi caracterul complet al setului
de livrare.
3.2 Selectarea conductelor
Secţiunea conductei
Cablu eBUS (din
sârmă subţire, flexi-
bil din cupru)
Cablu eBUS (cu un
singur fir din cupru)
Cablu senzor (din
sârmă subţire, flexi-
bil din cupru)
Cablu senzor (cu un
singur fir din cupru)
Lungimea conductei
Cabluri de senzori
Cabluri de bus
114
0,75 ... 1,5 mm²
1,0 ... 1,5 mm²
0,75 ... 1,5 mm²
1,0 ... 1,5 mm²
≤ 50 m
≤ 125 m
3.3 Polaritatea
Dacă racordaţi cablul eBUS nu este nece-
sar să acordaţi atenţie polarităţii. Inversa-
rea cablurilor de conectare nu afectează
comunicarea.
3.4 Instalarea unităţii de recepţie
Unitatea de recepţie poate fi instalată pe
un generator de căldură.
La instalarea unităţii de recepţie la un
generator de căldură şi în afara spaţii-
lor umede, pentru a îmbunătăţi intensita-
tea recepţiei unitatea de recepţie poate fi
montată pe perete şi racordată prin inter-
mediul unui cablu de prelungire.

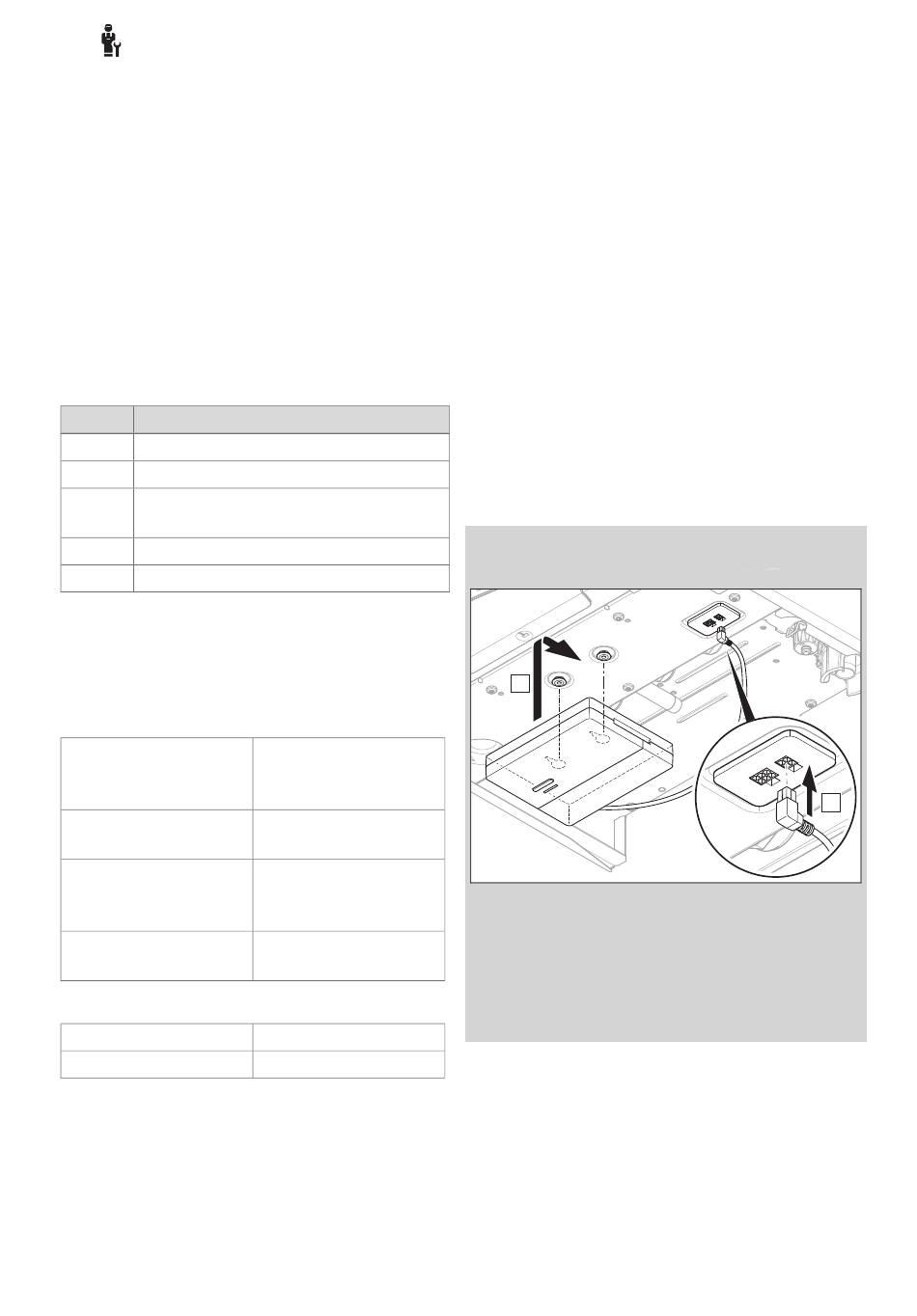

3.4.1 Montarea unităţii de recepţie
şi racordarea la generatorul de
căldură
Condiţie: Generatorul de căldură are posibilitatea de
a fi racordat direct şi nu este instalat în spaţiul umed.
A
▶
Montaţi unitatea de recepţie sub gene-
ratorul de căldură.
▶
Racordaţi unitatea de recepţie la racor-
dul direct de sub generatorul de căl-
dură. LED-ul se aprinde în verde cel târ-
ziu după 20 de secunde.
Instrucţiuni de operare şi instalare 0020323650_00
