tive la temperatura de diminuare setată la
o valoare mai scăzută (2).
2.7 Evitarea funcţionării eronate
▶
Nu acoperiţi regulatorul cu piese de
mobilier, draperii sau alte obiecte.
▶
Dacă regulatorul este montat în spa-
ţiul locativ, deschideţi complet toate ro-
binetele radiatoarelor cu termostat din
această cameră.

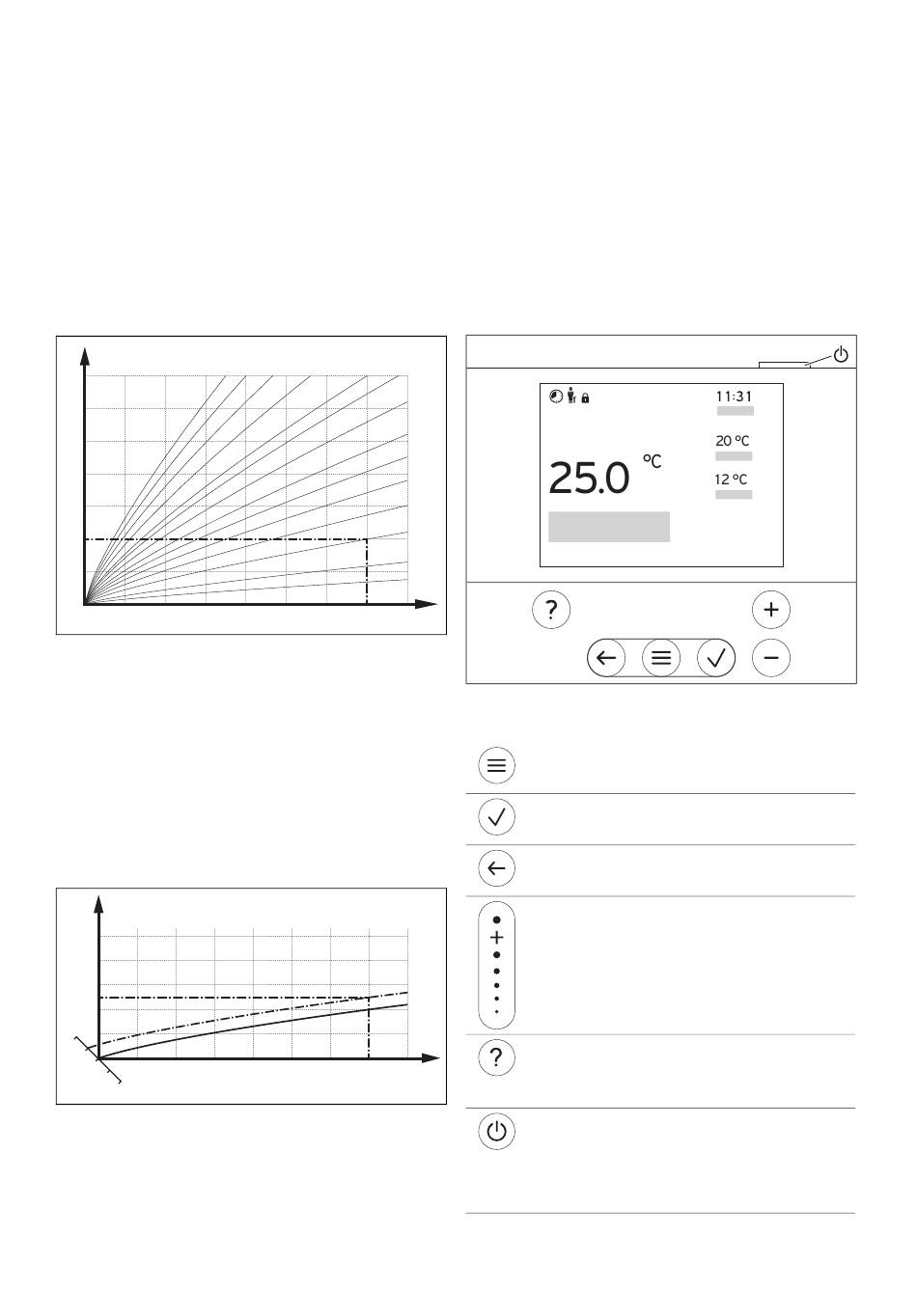

2.8 Setarea curbei de încălzire
B
4
90
80
70
60
50
40
30
20
15 10 5
A Temperatura
exterioară °C
Figura prezintă curbele de încălzire posi-
bile între 0,1 şi 4.0 la o temperatură se-
tată a camerei de 20 °C. Dacă este selec-
tată curba de încălzire 0,4, la o tempera-
tură exterioară de −15 °C temperatura de
tur este reglată la 40 °C.
B
70
60
50
40
30
22
15 10 5
20
C D
18
A Temperatura
exterioară °C
B Temperatura
nominală pe tur
°C
0020323650_00 Instrucţiuni de operare şi instalare
3.5 3 2.5 2 1.8
0 -5 -10 -15 -20
B Temperatura
nominală pe tur
°C
0.4
0 -5 -10 -15 -20
C Temperatura
camerei °C
D Axa a
Dacă este selectată curba de încălzire 0.4
şi este indicată pentru temperatura came-
rei 21 °C, atunci curba de încălzire se de-
plasează conform prezentării din figură. Pe
axa cu o înclinare de 45° curba de încăl-
zire se va deplasa paralel în funcţie de va-
loarea temperatură setată a camerei. La o
temperatură exterioară de −15 °C, regla-
rea asigură o temperatură pe tur de 45 °C.
2.9 Display, elemente de control şi
simboluri
1.5
1.2
1.0
0.8
0.6
0.4
0.2
0.1
A
2.9.1 Elemente de control
– Accesarea meniului
– Revenire la meniul principal
– Confirmarea selecţiei/modificării
– Stocarea valorilor reglate
– Un nivel înapoi
– Anularea introducerii
– Navigare prin structura meniului
– Reducerea sau creşterea valorii de
reglare
– Navigare la numerele/literele indivi-
duale
– Accesarea funcţiei de asistenţă
– Accesarea asistentului programului
A
de timp
– Conectarea display-ului
– Deconectarea display-ului
Elementul de control se află în partea
superioară a regulatorului.
